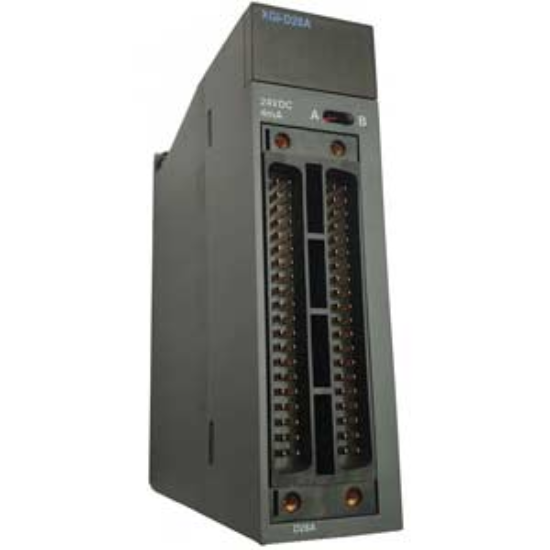

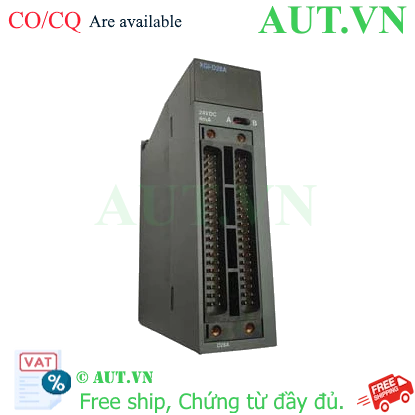

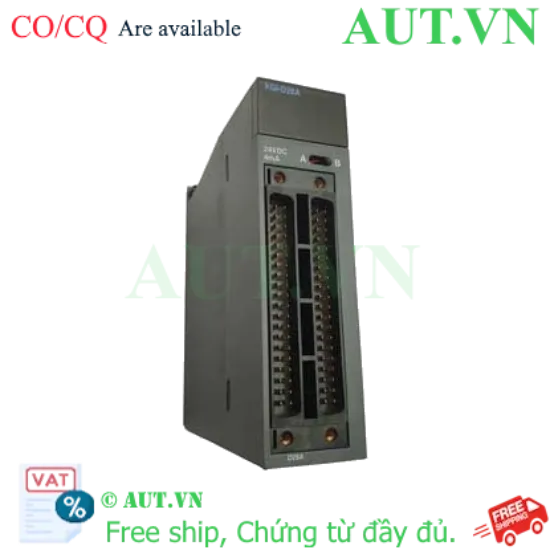

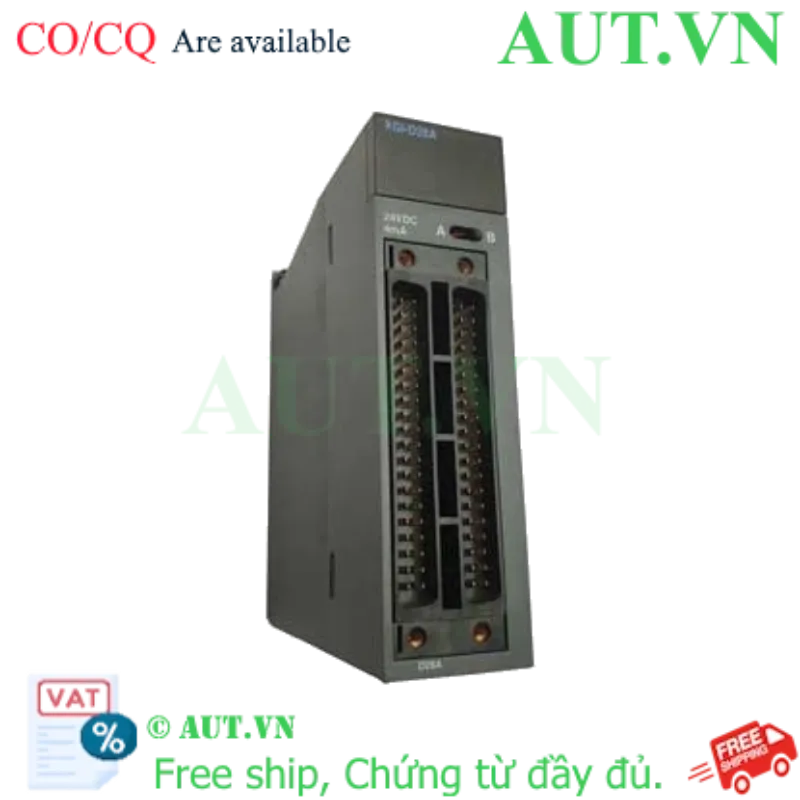

Giới thiệu Mô đun ngõ vào LS XGI-D28A
Mô đun ngõ vào LS XGI-D28A là giải pháp thu thập tín hiệu số mật độ cao, được thiết kế chuyên biệt cho dòng PLC XGT series của hãng LS Electric. Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa diện tích tủ điện và giảm thiểu số lượng dây dẫn là yếu tố then chốt để tiết kiệm chi phí và tăng độ bền hệ thống. Với khả năng tích hợp lên đến 64 điểm ngõ vào Digital Input trên một module, XGI-D28A giúp các kỹ sư quản lý các hệ thống quy mô lớn một cách gọn gàng và chuyên nghiệp nhất.
Điểm nổi bật của LS XGI-D28A
- Tối ưu hóa không gian: Thay thế cho nhiều module nhỏ thông thường, giúp thu nhỏ kích thước tủ điện đáng kể.
- Khả năng tương thích vượt trội: Chế độ Sink/Source cho phép kết nối linh hoạt với mọi loại cảm biến (NPN hoặc PNP) mà không cần qua relay trung gian.
- Độ tin cậy chuẩn Hàn Quốc: Sản phẩm từ LS Electric nổi tiếng với khả năng chống nhiễu (EMI) cực tốt, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Bảo trì siêu tốc: Thiết kế dạng module cắm (Plug-in) giúp việc thay thế khi có sự cố trở nên cực kỳ nhanh chóng, giảm thiểu thời gian dừng máy (downtime).
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | XGI-D28A |
| Hãng sản xuất | LS Electric (Hàn Quốc) |
| Loại mô-đun | Mô-đun ngõ vào số (Digital Input Module) |
| Số lượng điểm I/O | 64 điểm Digital Input |
| Điện áp định mức | 24VDC |
| Chế độ kết nối | Sink / Source (Linh hoạt) |
| Kiểu lắp đặt | Plug-in mounting |
| Trọng lượng | ~150g |
Nguồn tham khảo: LS Electric Official Website
Lợi ích khi sử dụng LS XGI-D28A
- Tiết kiệm chi phí đầu tư: Giảm số lượng Base Unit, máng cáp và dây dẫn, tối ưu hóa ngân sách dự án.
- Nâng cao hiệu suất lập trình: Quản lý tập trung 64 điểm I/O giúp kỹ sư dễ dàng kiểm soát địa chỉ trong phần mềm XG5000, giảm thiểu sai sót.
- Tăng cường độ ổn định: Giảm bớt các điểm đấu nối trung gian giúp hạn chế rủi ro lỏng dây và nhiễu tín hiệu điện từ.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Kiểm tra nguồn: Đảm bảo nguồn cấp cho hệ thống là 24VDC ổn định. Kiểm tra kỹ điện áp trước khi đóng điện để bảo vệ module.
- Bước 2 - Lắp đặt vật lý: Cắm module XGI-D28A vào slot trống tương ứng trên đế gắn (Base Unit) của PLC XGT. Ấn nhẹ để module khớp hoàn toàn.
- Bước 3 - Đấu nối tín hiệu: Thực hiện đấu nối cảm biến/nút nhấn theo sơ đồ Sink (NPN) hoặc Source (PNP) tùy vào loại thiết bị ngoại vi.
- Bước 4 - Cấu hình phần mềm: Sử dụng phần mềm XG5000, vào mục I/O Parameter, chọn đúng vị trí slot và khai báo model XGI-D28A.
- Bước 5 - Kiểm tra trạng thái: Kích hoạt tín hiệu đầu vào và quan sát đèn LED chỉ thị trên module để xác nhận tín hiệu đã được nhận diện.
Sản phẩm thường sử dụng kết hợp (isRelatedTo)
- CPU XGT Series: Các dòng CPU như XGI-CPUS, XGK-CPUS để xử lý điều khiển trung tâm.
- Mô-đun ngõ ra XGI-P: Để điều khiển các thiết bị chấp hành (Relay, Solenoid, Contactor).
- Bộ nguồn 24VDC công nghiệp: Cung cấp nguồn nuôi ổn định cho module và hệ thống cảm biến.
- Phụ kiện đấu nối: Đầu cốt (ferrule), dây tín hiệu chống nhiễu cao cấp.
Ứng dụng thực tế (PropertyValue)
Nhờ mật độ ngõ vào lớn, LS XGI-D28A là lựa chọn hàng đầu trong:
- Hệ thống băng tải phân loại: Giám sát hàng loạt cảm biến quang học để phân loại sản phẩm tự động.
- Dây chuyền lắp ráp điện tử: Quản lý trạng thái các máy gắp, máy hàn và cảm biến vị trí.
- Kho vận thông minh (AS/RS): Giám sát vị trí khay chứa và trạng thái các thiết bị nâng hạ.
- Ngành bao bì & dệt may: Điều khiển các máy đóng gói có số lượng lớn các công tắc giới hạn (limit switch).
Câu hỏi thường gặp (FAQ)
1. Mô đun LS XGI-D28A có hỗ trợ cả cảm biến NPN và PNP không?
Có, nhờ thiết kế linh hoạt Sink/Source, bạn có thể sử dụng cả cảm biến NPN (Sink) và PNP (Source) một cách dễ dàng.
2. Tôi có thể dùng module này cho dòng PLC XGK không?
XGI-D28A thuộc dòng XGT tiêu chuẩn IEC (XGI). Bạn nên kiểm tra kỹ tính tương thích với CPU XGK hoặc liên hệ AUT VN để được tư vấn chính xác.
3. Tại sao nên chọn module 64 điểm thay vì nhiều module 16 điểm?
Sử dụng module 64 điểm giúp tiết kiệm tối đa không gian tủ điện, giảm số lượng Base Unit và giảm chi phí dây dẫn, đấu nối.
4. Làm thế nào để biết module đã nhận tín hiệu?
Trên bề mặt module có các đèn LED chỉ thị trạng thái cho từng ngõ vào. Khi có tín hiệu, đèn LED tương ứng sẽ sáng lên.
5. XGI-D28A có cần cấu hình trong XG5000 không?
Có, bạn bắt buộc phải khai báo đúng model XGI-D28A tại vị trí slot lắp đặt trong mục I/O Parameter của phần mềm XG5000.
6. Sản phẩm có sẵn hàng tại AUT VN không?
AUT VN luôn sẵn hàng các dòng LS phổ biến. Vui lòng liên hệ Zalo 0968.053.025 để kiểm tra tình trạng kho nhanh nhất.
7. Tôi có thể thay thế module này khi hệ thống đang hoạt động không?
Mặc dù có thiết kế Plug-in, nhưng để đảm bảo an toàn tuyệt đối, chúng tôi khuyến cáo nên ngắt nguồn trước khi thay thế module.
8. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn LS Electric. AUT VN cam kết hỗ trợ kỹ thuật tận tình.
9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, tất cả sản phẩm tại AUT VN đều đi kèm đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) chính hãng.
10. Thời gian giao hàng tại TP.HCM là bao lâu?
Tại TP.HCM, chúng tôi hỗ trợ giao hàng hỏa tốc. Các tỉnh thành khác sẽ giao trong vòng 2-4 ngày làm việc.
