Module PLC Mitsubishi QX42 - 64 Kênh Input DC, Cách Ly Quang, Siêu Tiết Kiệm Diện Tích | AUT VN

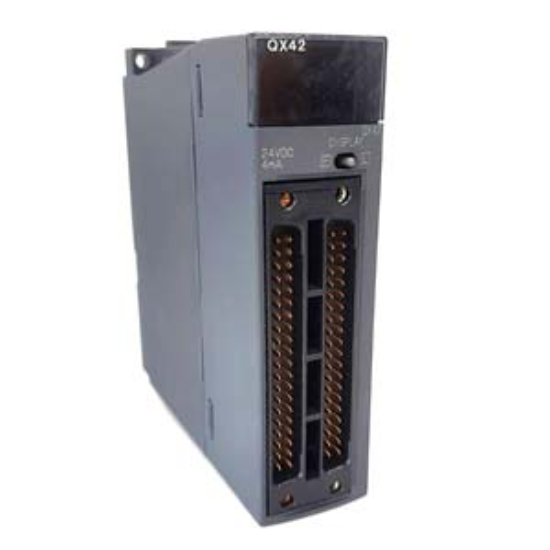

Giới thiệu Module PLC Mitsubishi QX42

Module PLC Mitsubishi QX42 là giải pháp mở rộng đầu vào kỹ thuật số (Digital Input) mật độ cao hàng đầu thuộc dòng MELSEC-Q Series. Trong các hệ thống tự động hóa quy mô lớn, việc quản lý hàng trăm tín hiệu từ cảm biến, nút nhấn thường gây khó khăn về không gian lắp đặt. QX42 giải quyết triệt để vấn đề này bằng cách cung cấp tới 64 điểm thu thập tín hiệu trên một module duy nhất. Điều này không chỉ giúp doanh nghiệp giảm thiểu số lượng module cần mua mà còn tối ưu hóa diện tích trên Base Unit và tiết kiệm chi phí đầu tư thiết bị ban đầu.

Điểm nổi bật của Mitsubishi QX42

• Khả năng thu thập tín hiệu khổng lồ: Với 64 điểm input, QX42 thay thế cho 2 hoặc 4 module thông thường, cực kỳ lý tưởng cho các máy móc phức tạp với hệ thống cảm biến tiệm cận hoặc công tắc hành trình dày đặc.
• Công nghệ chống nhiễu tiên tiến: Tích hợp bộ cách ly quang (Photocoupler) cao cấp, ngăn chặn hoàn toàn hiện tượng nhiễu điện từ (EMI) và xung điện từ môi trường công nghiệp xâm nhập vào hệ thống điều khiển trung tâm.
• Tương thích tuyệt đối hệ sinh thái Q-Series: Hoạt động mượt mà với mọi CPU dòng Q và các Base Unit tiêu chuẩn của Mitsubishi Electric, đảm bảo tính đồng bộ và ổn định cao nhất.
• Thiết kế tối ưu cho thi công: Hệ thống cổng kết nối 40-pin giúp kỹ thuật viên đi dây khoa học, tránh nhầm lẫn và rút ngắn đáng kể thời gian triển khai dự án.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi đầu tư Module QX42 cho hệ thống

• Tối ưu chi phí vận hành: Giảm số lượng module và Base Unit cần thiết, từ đó giảm chi phí linh kiện và chi phí nhân công lắp đặt.
• Vận hành bền bỉ 24/7: Khả năng chống nhiễu vượt trội giúp hệ thống hoạt động liên tục mà không gặp lỗi tín hiệu ảo, giảm thiểu thời gian dừng máy (downtime) không đáng có.
• Đơn giản hóa bảo trì: Việc tập trung nhiều kênh vào một module giúp dễ dàng quản lý sơ đồ đấu nối và nhanh chóng xác định điểm lỗi thông qua hệ thống đèn LED trạng thái trực quan.

Hướng dẫn lắp đặt và vận hành Module QX42

Để đảm bảo module hoạt động ổn định và bền bỉ, quý khách nên thực hiện theo quy trình chuẩn sau:

1. Bước 1: Lắp đặt vật lý: Tắt hoàn toàn nguồn điện hệ thống. Gắn module QX42 vào khe cắm trống trên Base Unit của PLC Mitsubishi dòng Q, đảm bảo module được cố định chắc chắn.
2. Bước 2: Đấu nối nguồn Common: Cấp nguồn 24V DC cho các chân Common (COM) của module. Lưu ý: Cách đấu nối COM sẽ quyết định module hoạt động theo kiểu Sink (NPN) hay Source (PNP).
3. Bước 3: Kết nối tín hiệu ngoại vi: Sử dụng cáp 40-pin chuyên dụng để kết nối các thiết bị đầu vào (cảm biến, nút nhấn, rơ le) vào các chân input tương ứng.
4. Bước 4: Cấu hình phần mềm: Truy cập phần mềm GX Works2 hoặc GX Works3, vào mục I/O Assignment để khai báo module và gán địa chỉ X cho 64 điểm đầu vào.
5. Bước 5: Kiểm tra và vận hành: Bật nguồn, kích hoạt thử từng đầu vào và quan sát đèn LED trên mặt module để xác nhận tín hiệu đã truyền đến CPU chính xác.

Sản phẩm tương thích và sử dụng chung

Để xây dựng hệ thống điều khiển hoàn chỉnh, Module QX42 thường được kết hợp cùng:

• CPU Mitsubishi: Các dòng Q00, Q01, Q02, Q06H, Q17V4...
• Module Ngõ ra tương ứng: QY42P (64 điểm Transistor) để đạt sự cân bằng về số lượng I/O.
• Module Đầu vào mật độ thấp: QX41 (32 điểm) cho các phân khu điều khiển nhỏ.
• Bộ nguồn cấp: Q61P hoặc Q62P đảm bảo dòng điện ổn định cho toàn hệ thống.

Ứng dụng thực tế của Module QX42

Với khả năng quản lý số lượng lớn tín hiệu đầu vào, QX42 là lựa chọn hàng đầu cho:

• Hệ thống băng tải phân loại: Quản lý hàng loạt cảm biến quang và cảm biến tiệm cận để định vị chính xác sản phẩm.
• Máy đóng gói và chiết rót tự động: Thu thập tín hiệu từ nhiều công tắc hành trình, nút nhấn điều khiển và cảm biến mức.
• Hệ thống kho thông minh (AS/RS): Theo dõi trạng thái có hàng/trống tại nhiều vị trí lưu trữ cùng một lúc.
• Dây chuyền SMT lắp ráp điện tử: Nơi yêu cầu sự chính xác tuyệt đối và khả năng chống nhiễu cao từ các thiết bị điện tử công suất lớn.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Mitsubishi Electric Official
