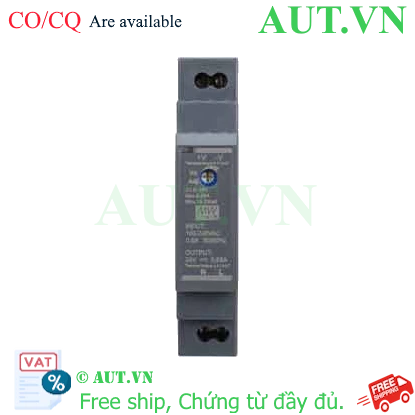

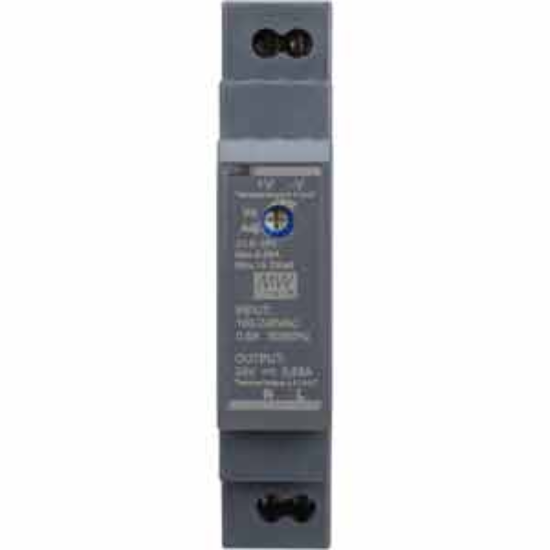

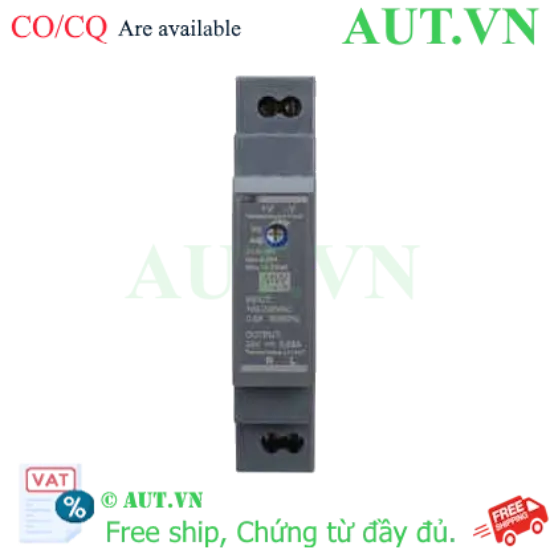

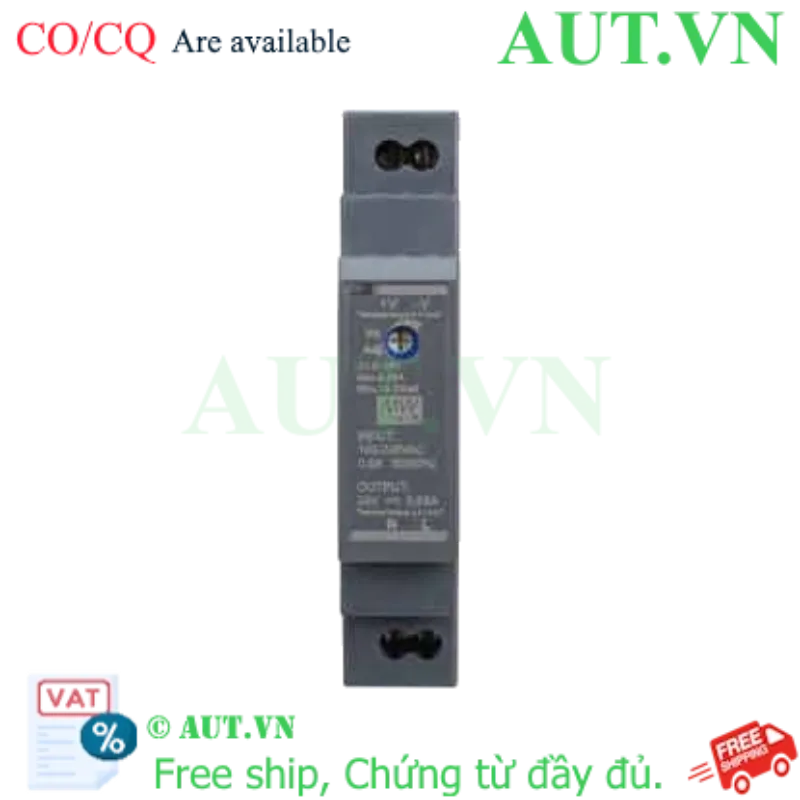

Bộ nguồn Mean Well HDR-15-24 24V 15W - Thiết kế Slim, Gắn Thanh Ray DIN, Hiệu suất cao - AUT VN

Điện áp đầu ra: 24VDC - 0.63A, công suất tối đa 15.2W.
Thiết kế siêu mỏng: Độ rộng chỉ 17.5mm (1SU), tối ưu diện tích tủ điện.
Điện áp đầu vào: Dải rộng 85~264VAC / 120~370VDC, phù hợp mọi lưới điện.
Hiệu suất vượt trội: Đạt 86%, giảm tỏa nhiệt, tiết kiệm điện năng.
Lắp đặt linh hoạt: Tương thích hoàn toàn với thanh ray DIN TS-35/7.5 hoặc 15.
An toàn tuyệt đối: Tích hợp bảo vệ ngắn mạch, quá tải và quá áp.

nhà chế tạo: Meanwell

khả dụng: Trong kho

SKU: HDR-15-24

Tải xuống mẫu

Giá cũ: 346.500 ₫

Giá bán: 277.200 ₫

Số lượng:

Giới thiệu Bộ nguồn Mean Well HDR-15-24 chính hãng

Bộ nguồn Mean Well HDR-15-24 là giải pháp chuyển đổi nguồn điện AC sang DC (Switching Power Supply) đáng tin cậy, được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu sự nhỏ gọn nhưng vẫn đảm bảo tính ổn định tuyệt đối. Với thiết kế siêu mỏng (Slim type), sản phẩm thuộc dòng HDR-15 series do AUT VN phân phối chính hãng, giúp giải quyết bài toán tối ưu hóa không gian trong các tủ điện điều khiển, tủ PLC và hệ thống tự động hóa hiện đại.

Điểm nổi bật của HDR-15-24

Kích thước tối giản: Với độ rộng chỉ 17.5mm, HDR-15-24 cho phép lắp đặt nhiều thiết bị hơn trên cùng một thanh ray DIN, giảm chi phí mua tủ điện lớn.
Độ bền công nghiệp: Khả năng vận hành ổn định trong môi trường khắc nghiệt với dải nhiệt độ từ -20°C đến +60°C.
Hiệu suất năng lượng cao: Đạt mức 86%, giúp thiết bị chạy mát hơn và kéo dài tuổi thọ linh kiện.
Tiêu chuẩn quốc tế: Đạt chứng nhận UL, CUL, TUV, CB, CE, đảm bảo an toàn cho mọi dự án xuất khẩu hoặc lắp đặt tại các nhà máy lớn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	HDR-15-24
Điện áp đầu vào (Input)	85~264VAC / 120~370VDC
Điện áp đầu ra (Output)	24VDC
Dòng điện định mức	0.63A
Công suất định mức	15.2W
Hiệu suất (Efficiency)	86%
Kích thước (WxHxD)	17.5 x 90 x 54.5 mm
Nhiệt độ vận hành	-20 ~ +60°C
Tiêu chuẩn an toàn	UL, CUL, TUV, CB, CE

Lợi ích khi sử dụng bộ nguồn HDR-15-24

Tiết kiệm chi phí: Giảm kích thước tủ điện nhờ thiết kế Slim.
Vận hành an toàn: Bảo vệ toàn diện các thiết bị nhạy cảm như PLC, Sensor khỏi sự cố sốc điện hoặc ngắn mạch.
Lắp đặt nhanh chóng: Cơ chế kẹp ray DIN giúp việc thi công và bảo trì diễn ra trong tích tắc.
Ổn định hệ thống: Nguồn ra sạch, độ nhiễu thấp, giúp các thiết bị đo lường hoạt động chính xác hơn.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Lắp đặt vật lý: Gắn bộ nguồn HDR-15-24 lên thanh ray DIN TS-35. Đảm bảo thiết bị được cố định chắc chắn.
Bước 2: Kết nối đầu vào (Input): Đấu nối dây nguồn AC (L, N) và dây tiếp địa (FG) vào các terminal tương ứng. Lưu ý kiểm tra đúng điện áp lưới.
Bước 3: Kết nối đầu ra (Output): Đấu nối cực dương (+) và cực âm (-) tới thiết bị tiêu thụ điện (PLC, cảm biến...).
Bước 4: Kiểm tra và vận hành: Cấp nguồn AC và dùng đồng hồ VOM đo điện áp đầu ra để đảm bảo đạt 24V trước khi kết nối tải.

Sản phẩm sử dụng chung

Để tối ưu hóa hệ thống, bộ nguồn HDR-15-24 thường được lắp đặt cùng với:

PLC (Siemens, Mitsubishi, Omron...): Cung cấp nguồn nuôi cho CPU và Module.
Cảm biến công nghiệp: Các loại cảm biến tiệm cận, quang học 24VDC.
Relay trung gian: Các dòng relay 24VDC gắn ray DIN.
Màn hình HMI: Cung cấp nguồn cho các màn hình điều khiển kích thước nhỏ.

Ứng dụng thực tế của sản phẩm

Bộ nguồn Mean Well HDR-15-24 được ứng dụng rộng rãi trong:

Hệ thống điều khiển tự động hóa trong nhà máy.
Tủ điện điều khiển chiếu sáng thông minh (Smart Lighting).
Hệ thống IoT Gateway và các thiết bị viễn thông.
Các máy móc thiết bị y tế yêu cầu nguồn DC ổn định.

Câu hỏi thường gặp (FAQ)

1. Bộ nguồn HDR-15-24 có thể điều chỉnh điện áp đầu ra không?
Không, model HDR-15-24 có điện áp cố định là 24VDC.

2. Kích thước 17.5mm có thực sự giúp ích gì trong tủ điện?
Có, nó tương đương với 1SU (Standard Unit), giúp bạn tiết kiệm đến 50% không gian so với các bộ nguồn truyền thống, cho phép bố trí thêm nhiều thiết bị khác.

3. Sản phẩm này có bảo vệ quá tải không?
Có, Mean Well tích hợp chế độ bảo vệ quá tải và ngắn mạch, tự động ngắt hoặc giới hạn dòng điện để bảo vệ thiết bị.

4. Tôi có thể lắp đặt HDR-15-24 trong môi trường nóng không?
Sản phẩm chịu được nhiệt độ lên đến +60°C, tuy nhiên nên để khoảng trống thông gió để đạt hiệu suất tốt nhất.

5. Sự khác biệt giữa HDR-15-24 và các dòng nguồn khác của Mean Well là gì?
Điểm khác biệt lớn nhất là thiết kế Slim Rail, chuyên dụng cho tủ điện hẹp, trong khi các dòng LRS hay RSP có kích thước lớn hơn nhưng công suất cao hơn.

6. Bộ nguồn này có gây nhiễu cho cảm biến không?
HDR-15-24 có thiết kế lọc nhiễu tốt, đảm bảo nguồn điện sạch, an toàn cho các cảm biến đo lường chính xác.

7. Tôi nên chọn HDR-15-24 khi nào thay vì HDR-30-24?
Khi tải của bạn tiêu thụ dưới 15W và bạn cần tối đa hóa diện tích tủ điện. Nếu tải lớn hơn, hãy chọn HDR-30-24 (30W).

8. Sản phẩm có dễ dàng thay thế khi hỏng hóc không?
Rất dễ dàng. Nhờ thiết kế kẹp ray DIN và terminal bắt vít, bạn chỉ cần tháo và lắp bộ mới mà không cần hàn xì hay thay đổi cấu trúc tủ.

9. Mean Well HDR-15-24 có đạt chuẩn CE không?
Có, sản phẩm đạt đầy đủ các chứng chỉ CE, UL, TUV, đảm bảo tiêu chuẩn an toàn điện quốc tế.

10. Mua sản phẩm này tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm Mean Well phân phối bởi AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.

Tham khảo tài liệu kỹ thuật chi tiết tại: Datasheet Mean Well HDR-15 Series
