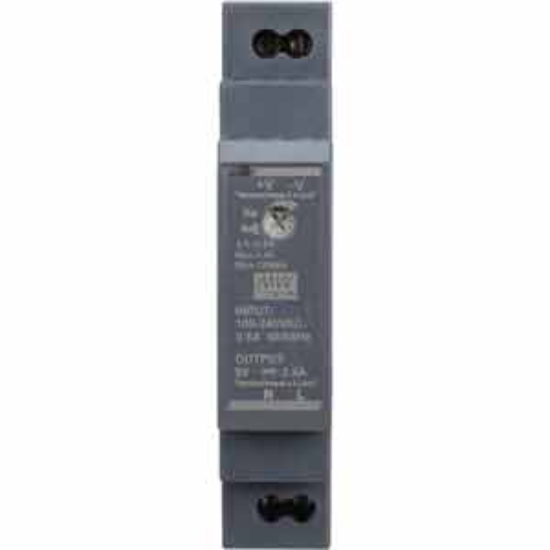

Giới thiệu về Bộ nguồn siêu mỏng Mean Well HDR-15-5
Trong thiết kế tủ điện công nghiệp hiện đại, việc tối ưu hóa diện tích là ưu tiên hàng đầu của các kỹ sư. Bộ nguồn siêu mỏng Mean Well HDR-15-5 chính là giải pháp lý tưởng cho bài toán này. Sản phẩm cung cấp dòng điện 5V ổn định với kích thước tối giản, độ rộng chỉ 17.5mm, cho phép lắp đặt linh hoạt nhiều thiết bị điều khiển, PLC và Relay trên cùng một thanh ray DIN mà không làm tăng kích thước tổng thể của tủ điện.
Được phân phối chính hãng bởi AUT VN, HDR-15-5 không chỉ đảm bảo hiệu suất vận hành bền bỉ mà còn đáp ứng các tiêu chuẩn khắt khe về an toàn điện công nghiệp, giúp bảo vệ tuyệt đối cho các linh kiện điện tử nhạy cảm trong hệ thống tự động hóa.
Điểm nổi bật của Mean Well HDR-15-5
- Kích thước Ultra-Slim: Độ rộng siêu mỏng 17.5mm, giải phóng không gian tối đa cho các thiết bị khác trong tủ điện.
- Hiệu suất chuyển đổi cao: Đạt mức 80%, giảm thiểu lượng nhiệt tỏa ra, từ đó kéo dài tuổi thọ linh kiện điện tử.
- Độ tin cậy toàn cầu: Sản phẩm từ Mean Well - thương hiệu số 1 thế giới về nguồn xung, đạt đầy đủ chứng chỉ UL, TUV, CE.
- Vận hành yên tĩnh: Sử dụng cơ chế làm mát đối lưu tự nhiên, không dùng quạt, loại bỏ tiếng ồn và ngăn chặn bụi bẩn xâm nhập vào mạch điện.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | HDR-15-5 |
| Điện áp đầu vào (Input Voltage) | 100 - 240VAC (1 pha) |
| Tần số đầu vào | 50/60Hz |
| Điện áp đầu ra (Output Voltage) | 5VDC |
| Dòng điện đầu ra (Rated Current) | 2.4A |
| Công suất định mức (Rated Power) | 12W |
| Hiệu suất (Efficiency) | 80% |
| Kiểu lắp đặt | Thanh ray DIN (DIN Rail) |
| Chức năng bảo vệ | Bảo vệ ngắn mạch, quá tải, quá áp |
| Nhiệt độ vận hành | -20°C đến 60°C |
| Kích thước (RxCxS) | 17.5mm x 90mm x 54.5mm |
| Tiêu chuẩn quốc tế | CB, CE, EAC, TUV, UKCA, UL |
Lợi ích khi sử dụng Bộ nguồn HDR-15-5 từ AUT VN
- Tiết kiệm chi phí vận hành: Kích thước siêu mỏng giúp giảm chi phí mua vỏ tủ điện lớn, tối ưu chi phí thiết kế và lắp đặt.
- Đảm bảo an toàn thiết bị: Điện áp 5V ổn định tuyệt đối, loại bỏ rủi ro sốc điện cho PLC, vi điều khiển và các loại cảm biến.
- Thi công nhanh chóng: Hệ thống kẹp ray DIN tiêu chuẩn giúp lắp đặt dễ dàng, không cần khoan đục vách tủ, giảm thời gian triển khai.
- Độ bền vượt trội: Thiết kế chuẩn công nghiệp, chịu được môi trường nhiễu điện và nhiệt độ thay đổi khắc nghiệt trong nhà máy.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Gắn thiết bị. Đặt Bộ nguồn Mean Well HDR-15-5 lên thanh ray DIN, nhấn kẹp phía trên để cố định chắc chắn.
- Bước 2: Đấu nối nguồn vào. Kết nối dây nguồn AC (L, N) từ lưới điện 100-240VAC. Lưu ý: Luôn nối dây tiếp địa (PE) để đảm bảo an toàn điện cho người vận hành.
- Bước 3: Đấu nối nguồn ra. Kết nối cực V+ và V- tới thiết bị tải 5V. Kiểm tra kỹ cực tính trước khi cấp nguồn để tránh gây hỏng thiết bị.
- Bước 4: Kiểm tra vận hành. Sử dụng đồng hồ vạn năng (VOM) đo điện áp đầu ra xem có đạt chuẩn 5V trước khi kết nối với hệ thống điều khiển.
Sản phẩm sử dụng chung (isRelatedTo)
Để tối ưu hệ thống, bạn nên kết hợp HDR-15-5 với các phụ kiện sau:
- Thanh ray DIN: HYBT-01, PFP-100N.
- Miếng chặn ray (End Bracket): BIZ-07 giúp cố định bộ nguồn không bị xê dịch.
- Thiết bị tải: PLC Siemens, Delta, Mitsubishi, các module Relay 5V hoặc cảm biến công nghiệp.
Ứng dụng thực tế của Bộ nguồn Mean Well 5V (PropertyValue)
- Tự động hóa công nghiệp: Cấp nguồn cho các bộ điều khiển logic, màn hình HMI nhỏ và các dòng PLC công nghiệp.
- Hệ thống IoT & Smart Home: Cấp nguồn cho Gateway, Raspberry Pi, ESP32 đặt trong tủ điện trung tâm.
- Hạ tầng viễn thông: Cấp nguồn cho các modem, switch nhỏ trong tủ rack viễn thông.
- Máy móc sản xuất: Tích hợp trong tủ điện máy CNC, máy đóng gói, máy dán nhãn tự động.
Câu hỏi thường gặp (FAQ)
1. Tại sao model là HDR-15 nhưng công suất thực tế là 12W?
HDR-15 là tên dòng sản phẩm (series). Với phiên bản 5V, công suất thực tế được tính theo công thức: P = 5V * 2.4A = 12W.
2. Bộ nguồn HDR-15-5 có gây tiếng ồn khi hoạt động không?
Không. Sản phẩm làm mát bằng đối lưu tự nhiên, không sử dụng quạt nên vận hành im lặng tuyệt đối, phù hợp cho cả văn phòng.
3. Tôi có thể lắp bộ nguồn này trực tiếp lên vách tủ mà không dùng ray DIN không?
Sản phẩm được thiết kế tối ưu cho ray DIN. Bạn nên gắn một đoạn ray DIN ngắn lên vách tủ rồi kẹp bộ nguồn vào để đảm bảo đúng kỹ thuật và an toàn.
4. Nếu xảy ra ngắn mạch ở đầu ra, thiết bị có bị cháy không?
Không. HDR-15-5 tích hợp mạch bảo vệ ngắn mạch, tự động ngắt điện để bảo vệ chính nó và thiết bị tải, sau đó tự khởi động lại khi lỗi được khắc phục.
5. Điện lưới 220V tại Việt Nam có phù hợp với bộ nguồn này không?
Hoàn toàn phù hợp. Dải điện áp vào 100-240VAC bao phủ toàn bộ dải điện lưới tại Việt Nam và nhiều quốc gia khác.
6. Sản phẩm có gây nhiễu cho các cảm biến analog xung quanh không?
Mean Well trang bị bộ lọc EMI chuẩn công nghiệp, đảm bảo dòng điện "sạch", giảm thiểu nhiễu điện từ, an toàn cho các thiết bị đo lường nhạy cảm.
7. Mua hàng tại AUT VN có được cung cấp chứng chỉ CO/CQ không?
Có. AUT VN cam kết cung cấp đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) chính hãng cho mọi đơn hàng.
8. Thời gian bảo hành cho Mean Well HDR-15-5 là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Mean Well. Vui lòng liên hệ AUT VN để nhận chi tiết chính sách bảo hành theo từng lô hàng.
9. Tôi có thể dùng HDR-15-5 thay cho nguồn 12V được không?
Tuyệt đối không. Cấp sai điện áp sẽ làm hỏng thiết bị tải ngay lập tức. Hãy chọn đúng model HDR-15-12 cho nhu cầu 12V.
10. Làm sao để biết bộ nguồn đang hoạt động bình thường?
Bạn hãy quan sát đèn LED chỉ báo trạng thái trên thân nguồn (sáng xanh) và dùng đồng hồ VOM đo điện áp đầu ra đạt chuẩn 5V.
11. Bộ nguồn này có chịu được nhiệt độ cao trong tủ điện không?
Có, sản phẩm được thiết kế để hoạt động ổn định trong dải nhiệt độ từ -20°C đến 60°C.
12. AUT VN có chiết khấu cho đơn hàng dự án số lượng lớn không?
Có, AUT VN luôn có chính sách giá ưu đãi đặc biệt cho các đối tác tích hợp hệ thống và các đơn hàng dự án số lượng lớn.
Cam Kết Chất Lượng và Dịch Vụ tại AUT VN
Với kho hàng hơn 35.000 sản phẩm, AUT VN tự hào là đối tác tin cậy của nhiều doanh nghiệp. Chúng tôi cam kết:
1. Hàng Chính Hãng 100% từ Mean Well.
2. Xuất hóa đơn VAT đầy đủ, minh bạch.
3. Cung cấp CO/CQ chính hãng cho mọi sản phẩm.
4. Giá thành cạnh tranh, tối ưu chi phí cho doanh nghiệp.
5. Bảo hành chính hãng, quy trình xử lý nhanh chóng.
6. Hỗ trợ kỹ thuật 24/7, hướng dẫn lắp đặt miễn phí.
Thông Tin Liên Hệ Mua Hàng
AUT VN - AUT.VN
ĐT/ Zalo: 0968.053.025
Email: support@aut.vn | sale@aut.vn
Địa chỉ: 07 KĐT Flora Mizuki, Đường Số 1, Bình Hưng, Bình Chánh, Hồ Chí Minh
Nguồn tham khảo: Mean Well Official Website
