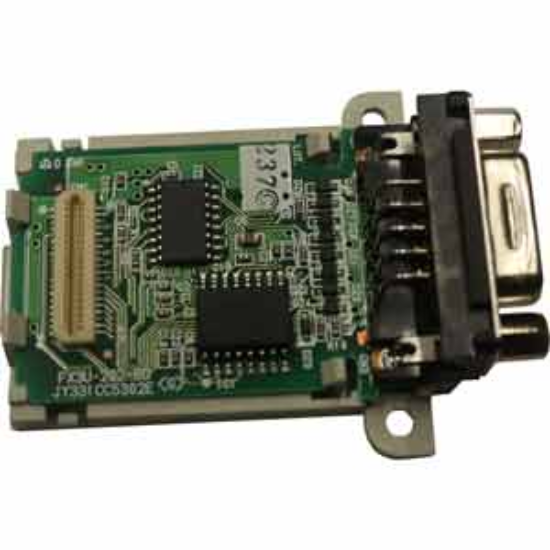

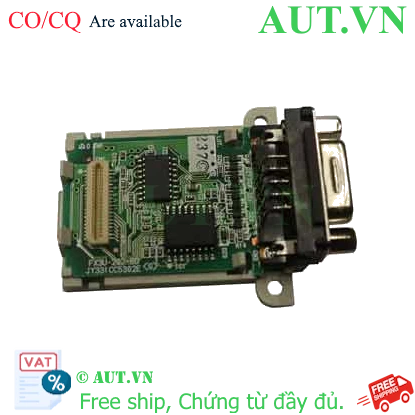

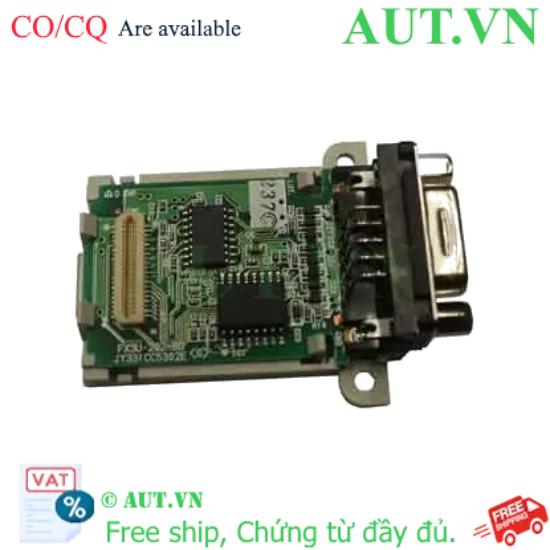

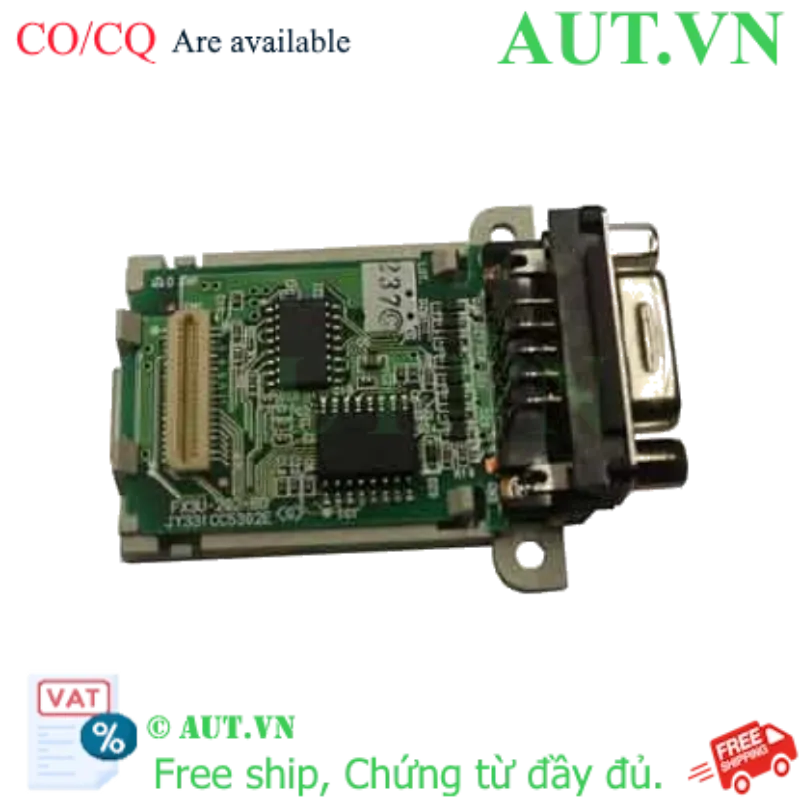

Giới thiệu Mô đun truyền thông Mitsubishi FX3U-232-BD
Bạn đang tìm kiếm giải pháp nâng cấp khả năng kết nối cho hệ thống PLC Mitsubishi một cách chuyên nghiệp, ổn định nhưng vẫn đảm bảo tiết kiệm không gian tủ điện? Mô đun truyền thông Mitsubishi FX3U-232-BD chính là linh kiện chuyên dụng không thể thiếu dành riêng cho dòng PLC MELSEC-F (FX3U và FX3UC).
Thiết bị này cho phép PLC giao tiếp mượt mà với các thiết bị ngoại vi như máy tính (PC), màn hình HMI, máy quét mã vạch, hoặc các thiết bị đo lường công nghiệp thông qua chuẩn RS-232C. Với cơ chế truyền dữ liệu song công (Full-duplex), sản phẩm giúp tối ưu hóa tốc độ trao đổi thông tin, giảm thiểu độ trễ, đảm bảo hệ thống tự động hóa của bạn luôn vận hành chính xác nhất.
Điểm nổi bật của Mitsubishi FX3U-232-BD
- Hiệu suất truyền tải cực cao: Chế độ Full-duplex cho phép truyền và nhận dữ liệu đồng thời, đáp ứng hoàn hảo các tác vụ cần phản hồi thời gian thực (Real-time).
- Thiết kế Board mạch (BD) tối ưu: Khác với các bộ chuyển đổi rời, mô đun này gắn trực tiếp lên thân PLC, giúp hệ thống cực kỳ gọn gàng và chuyên nghiệp.
- Lắp đặt Plug-and-Play: Không cần đấu nối dây nguồn phức tạp nhờ khả năng lấy điện trực tiếp từ bo mạch chính của PLC.
- Độ bền công nghiệp vượt trội: Sản phẩm chính hãng Mitsubishi Electric, được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp có nhiễu điện từ cao.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | FX3U-232-BD |
| Hãng sản xuất | Mitsubishi Electric |
| Chuẩn giao tiếp | RS-232C (1 kênh) |
| Phương thức truyền | Full-duplex (Song công toàn phần) |
| Tốc độ Baud rate | Lên đến 115,200 bps |
| Khoảng cách truyền tối đa | 15 mét |
| Nguồn cấp | 5VDC (Lấy trực tiếp từ PLC) |
| Kiểu cổng kết nối | DB9 Male (Đực) |
| Thiết bị tương thích | PLC Mitsubishi FX3U series, FX3UC series |
| Kích thước (RxCxS) | 19.3mm x 46.1mm x 62.7mm |
| Tiêu chuẩn công nghiệp | CE, EAC, UKCA |
Nguồn tham khảo: Mitsubishi Electric Official
Lợi ích khi đầu tư FX3U-232-BD
- Tiết kiệm chi phí đầu tư: Đây là giải pháp nâng cấp kinh tế nhất, hiệu quả hơn nhiều so với việc thay thế toàn bộ bộ điều khiển PLC mới.
- Mở rộng hệ thống linh hoạt: Dễ dàng tích hợp PLC vào các hệ thống SCADA hoặc phần mềm quản lý dữ liệu máy tính hiện đại.
- Giảm thiểu rủi ro hệ thống: Kết nối trực tiếp qua board mạch giúp hạn chế tối đa lỗi lỏng dây hoặc mất tín hiệu so với việc dùng bộ chuyển đổi rời.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Ngắt hoàn toàn nguồn điện cấp cho PLC để đảm bảo an toàn tuyệt đối cho linh kiện điện tử.
- Bước 2: Tháo nắp bảo vệ phía trên của thân PLC Mitsubishi FX3U hoặc FX3UC.
- Bước 3: Cắm nhẹ nhàng mô đun FX3U-232-BD vào khe cắm giao tiếp chuyên dụng trên thân PLC.
- Bước 4: Sử dụng vít M3x8 (đi kèm) để cố định chặt mô đun vào vị trí, tránh rung lắc.
- Bước 5: Đóng nắp PLC và cấp nguồn trở lại cho hệ thống.
- Bước 6: Sử dụng phần mềm GX Works2 hoặc GX Developer để cấu hình các thông số truyền thông (Baud rate, Parity, Stop bit) tương ứng với thiết bị cần kết nối.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn hảo, FX3U-232-BD nên được kết hợp với:
- PLC Mitsubishi FX3U / FX3UC: Bộ điều khiển trung tâm điều hành hệ thống.
- Cáp lập trình RS-232: Để kết nối PLC với máy tính lập trình.
- Màn hình HMI Mitsubishi (GOT Series): Hiển thị và điều khiển giao diện người máy.
- Bộ chuyển đổi RS232 sang USB: Giải pháp cho Laptop đời mới không có cổng COM.
Ứng dụng thực tế (Application)
- Data Logging: Thu thập và lưu trữ dữ liệu vận hành máy lên PC theo thời gian thực.
- Giao tiếp thiết bị ngoại vi: Kết nối trực tiếp với cân điện tử, máy đo lưu lượng, cảm biến thông minh.
- Hệ thống phân loại tự động: Giao tiếp với máy quét mã vạch (Barcode Scanner) trong dây chuyền sản xuất.
- Quản lý sản xuất: Kết nối qua Modem RS-232 để giám sát trạng thái máy từ xa.
Câu hỏi thường gặp (FAQ)
1. Mô đun này có dùng được cho PLC FX2N không?
Không, FX3U-232-BD được thiết kế chuyên biệt cho dòng FX3U và FX3UC. Bạn cần kiểm tra kỹ Model PLC trước khi mua.
2. Khoảng cách truyền xa nhất mà mô đun hỗ trợ là bao nhiêu?
Với chuẩn RS-232C, để đảm bảo tính ổn định và không mất dữ liệu, khoảng cách truyền khuyến nghị nên dưới 15 mét.
3. Tôi có cần mua thêm bộ nguồn riêng cho mô đun này không?
Hoàn toàn không. Mô đun lấy nguồn 5VDC trực tiếp từ bo mạch của PLC, giúp tối giản việc đấu nối.
4. Tốc độ truyền dữ liệu tối đa đạt được là bao nhiêu?
Mô đun hỗ trợ tốc độ Baud rate lên đến 115,200 bps.
5. Cổng kết nối trên mô đun sử dụng chuẩn nào?
Sản phẩm sử dụng cổng DB9 chuẩn đực (Male).
6. Tôi có thể sử dụng mô đun này để chạy giao thức Modbus không?
Có, bạn có thể lập trình giao thức Modbus RTU chạy trên nền RS-232 thông qua các lệnh truyền thông của PLC Mitsubishi.
7. Làm thế nào để kiểm tra xem mô đun có hoạt động bình thường không?
Bạn nên kiểm tra qua phần mềm GX Works2; nếu cấu hình đúng mà không thể giao tiếp, hãy kiểm tra lại cáp kết nối hoặc cổng DB9.
8. Sản phẩm được bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng Mitsubishi Electric khi mua hàng tại AUT VN.
9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) cho khách hàng dự án và doanh nghiệp.
10. Tôi cần mua số lượng lớn cho dự án, AUT VN có chiết khấu không?
Chắc chắn có. Vui lòng liên hệ hotline 0968.053.025 để nhận báo giá chiết khấu tốt nhất.
