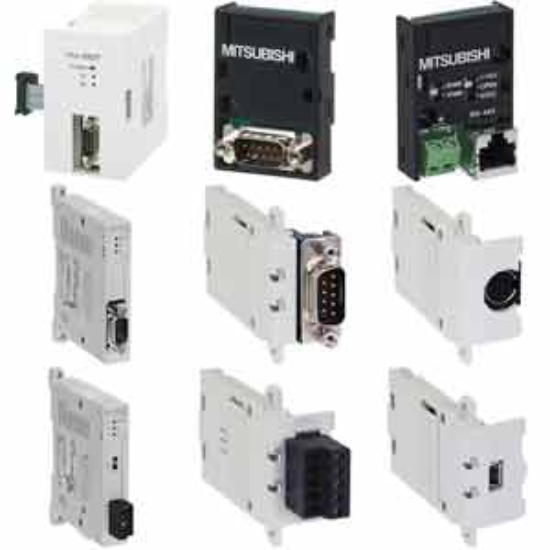

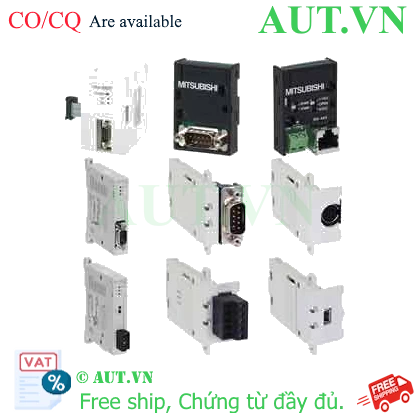

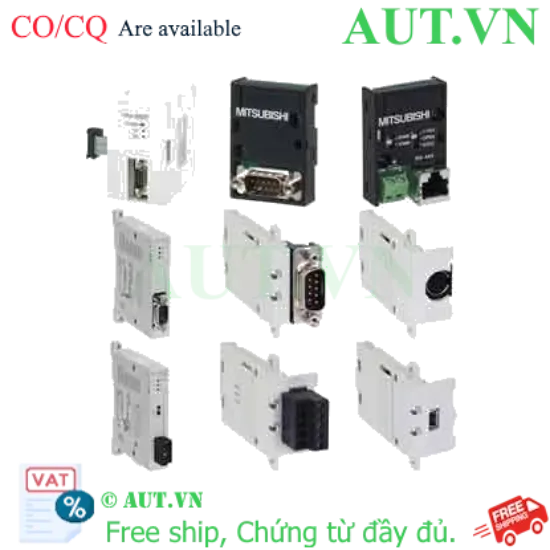

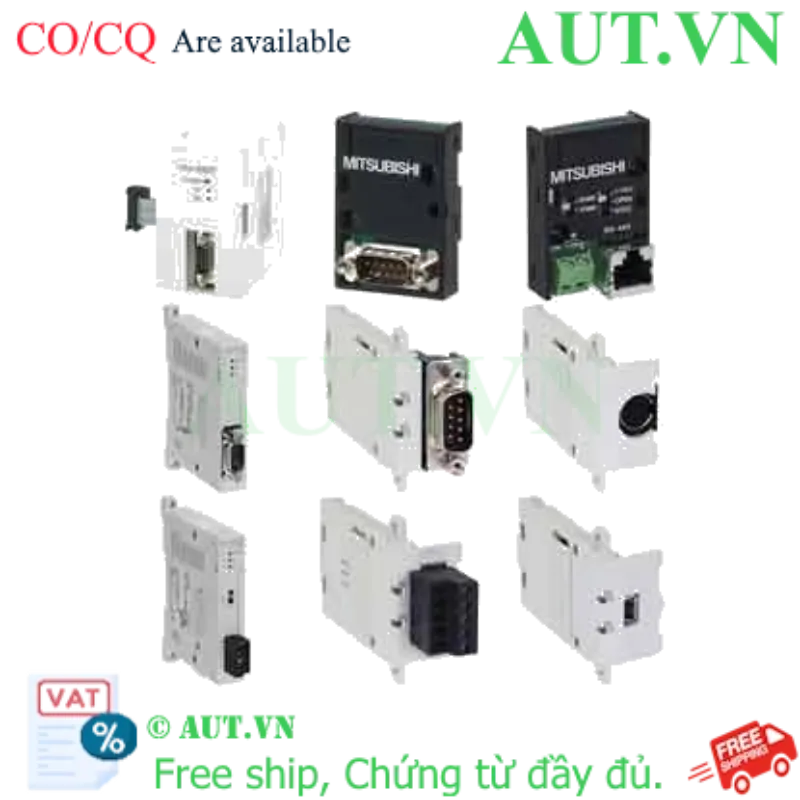

Giới thiệu về Mô đun truyền thông PLC Mitsubishi FX3U-232ADP-MB
PLC Mitsubishi FX3U-232ADP-MB là giải pháp tối ưu để mở rộng khả năng kết nối cho các dòng PLC Mitsubishi series FX. Đây là mô đun giao tiếp nối tiếp RS-232C chuyên dụng, cho phép PLC trao đổi dữ liệu với máy tính (PC), màn hình HMI, hoặc các thiết bị ngoại vi khác trong hệ thống tự động hóa công nghiệp. Với khả năng hỗ trợ giao thức Modbus RTU/ASCII phổ biến, FX3U-232ADP-MB giúp đơn giản hóa việc tích hợp hệ thống và quản lý dữ liệu tập trung.
Điểm nổi bật của FX3U-232ADP-MB
- Truyền thông Full-duplex: Cho phép gửi và nhận dữ liệu đồng thời, tối ưu hóa tốc độ xử lý.
- Hỗ trợ Modbus tiêu chuẩn: Dễ dàng cấu hình làm Master hoặc Slave, tương thích với hầu hết các thiết bị công nghiệp hiện nay.
- Lắp đặt linh hoạt: Thiết kế nhỏ gọn, hỗ trợ gắn thanh ray DIN, dễ dàng tích hợp vào tủ điện.
- Độ tin cậy cao: Sản phẩm chính hãng Mitsubishi Electric, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | FX3U-232ADP-MB |
| Nguồn cấp | 5VDC (Tiêu thụ 30mA) |
| Số cổng giao tiếp | 1 cổng RS-232C |
| Phương thức truyền | Full-duplex (Song công toàn phần) |
| Giao thức hỗ trợ | Modbus RTU / Modbus ASCII |
| Tốc độ Baudrate | Tối đa 115,200 bps |
| Khoảng cách truyền | Tối đa 15 mét |
| Giao tiếp vật lý | DB9 Male (Đầu đực) |
| Thiết bị tương thích | FX3G, FX3GC, FX3S, FX3U, FX3UC series |
| Kích thước (RxCxS) | 17.6mm x 106mm x 74mm |
| Tiêu chuẩn | CE, EAC, UKCA |
Nguồn tham khảo: Mitsubishi Electric Official
Lợi ích khi sử dụng FX3U-232ADP-MB
- Tối ưu chi phí: Không cần thay thế toàn bộ PLC, chỉ cần lắp thêm mô đun để có cổng RS232.
- Kết nối đa dạng: Dễ dàng giao tiếp với các cảm biến, cân điện tử, máy đọc mã vạch hoặc phần mềm SCADA trên PC.
- Ổn định vận hành: Giảm thiểu nhiễu truyền thông nhờ chuẩn thiết kế công nghiệp của Mitsubishi.
Hướng dẫn sử dụng và lắp đặt (How to)
- Lắp đặt vật lý: Gắn mô đun FX3U-232ADP-MB vào bên trái của CPU PLC dòng FX (FX3U/FX3G...) theo đúng khớp nối.
- Đấu nối dây: Sử dụng cáp RS232 chuẩn DB9 để kết nối với thiết bị ngoại vi. Lưu ý sơ đồ chân (Pinout) để tránh ngắn mạch.
- Cấu hình phần mềm: Sử dụng phần mềm GX Works2 hoặc GX Developer để thiết lập thông số truyền thông (Baud rate, Parity, Stop bit) trong phần Parameter.
- Lập trình Modbus: Sử dụng các lệnh truyền thông đặc biệt của Mitsubishi để gửi/nhận dữ liệu qua Modbus RTU/ASCII.
Sản phẩm sử dụng chung (Related Products)
- PLC Mitsubishi FX3U / FX3G: Bộ điều khiển trung tâm.
- Cáp lập trình PLC Mitsubishi: Dùng để nạp chương trình và giám sát.
- Màn hình HMI Mitsubishi / Kinco / Weintek: Để hiển thị và điều khiển hệ thống.
- Thanh ray DIN PFP-100N: Dùng để cố định thiết bị trong tủ điện.
Ứng dụng thực tế của sản phẩm
- Kết nối máy tính: Thu thập dữ liệu từ PLC lên máy tính để lưu trữ và phân tích (Data Logging).
- Hệ thống cân điện tử: Đọc giá trị trọng lượng từ cân RS232 truyền về PLC để điều khiển đóng gói.
- Điều khiển thiết bị ngoại vi: Giao tiếp với biến tần, bộ điều khiển nhiệt độ hỗ trợ Modbus.
- Tích hợp hệ thống SCADA: Tạo cầu nối truyền thông cho các hệ thống giám sát công nghiệp.
Câu hỏi thường gặp (FAQ)
1. FX3U-232ADP-MB có hỗ trợ Modbus không?
Có, mô đun này hỗ trợ cả Modbus RTU và Modbus ASCII, có thể cấu hình là Master hoặc Slave.
2. Tôi có thể kết nối mô đun này với PLC FX1N hoặc FX2N không?
Không, mô đun này được thiết kế chuyên biệt cho series FX3 (FX3S, FX3G, FX3U, FX3GC, FX3UC).
3. Khoảng cách truyền thông tối đa là bao nhiêu?
Với chuẩn RS232C, khoảng cách truyền ổn định tối đa là 15 mét. Nếu cần xa hơn, bạn nên cân nhắc dùng mô đun RS485.
4. Tốc độ truyền tối đa của mô đun là bao nhiêu?
Tốc độ tối đa hỗ trợ là 115,200 bps.
5. Cần lưu ý gì khi đấu nối dây cáp DB9?
Bạn cần kiểm tra kỹ sơ đồ chân (Pinout) của thiết bị đối tác để hàn cáp chính xác (thẳng hoặc chéo).
6. Mô đun này có cần nguồn nuôi ngoài không?
Không, mô đun lấy nguồn 5VDC trực tiếp từ PLC khi được lắp vào.
7. Làm sao để cấu hình thông số truyền thông cho mô đun?
Bạn cấu hình thông qua phần mềm lập trình GX Works2 trong mục PLC Parameter -> Serial Communication.
8. Sự khác biệt giữa RS232 và RS485 trên PLC Mitsubishi là gì?
RS232 dùng cho kết nối điểm-điểm khoảng cách ngắn, trong khi RS485 dùng cho kết nối đa điểm khoảng cách xa.
9. Sản phẩm có bảo hành chính hãng không?
Có, khi mua tại AUT VN, sản phẩm được bảo hành theo chính sách chính thức của Mitsubishi Electric.
10. AUT VN có hỗ trợ kỹ thuật cài đặt không?
Có, AUT VN miễn phí hỗ trợ hướng dẫn cài đặt và sử dụng cơ bản cho khách hàng.
