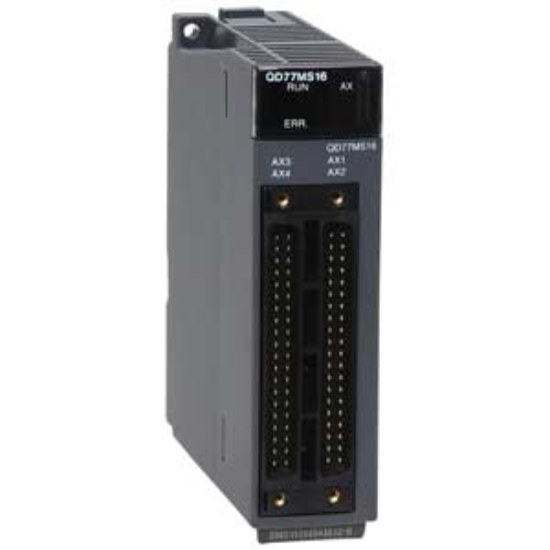

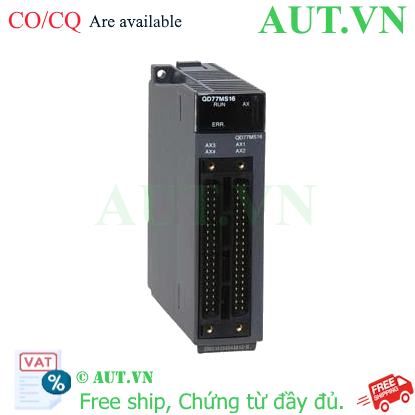

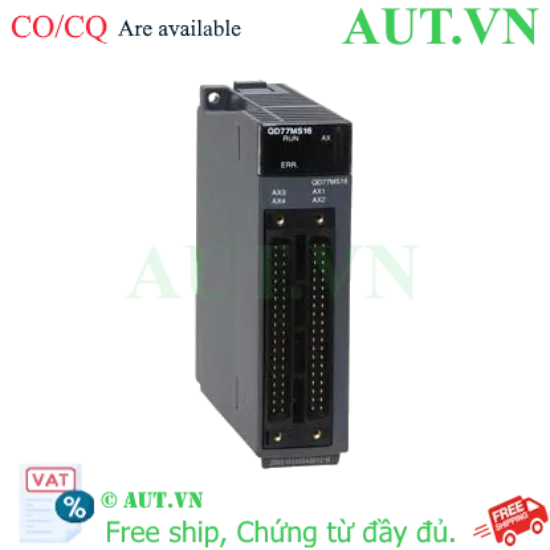

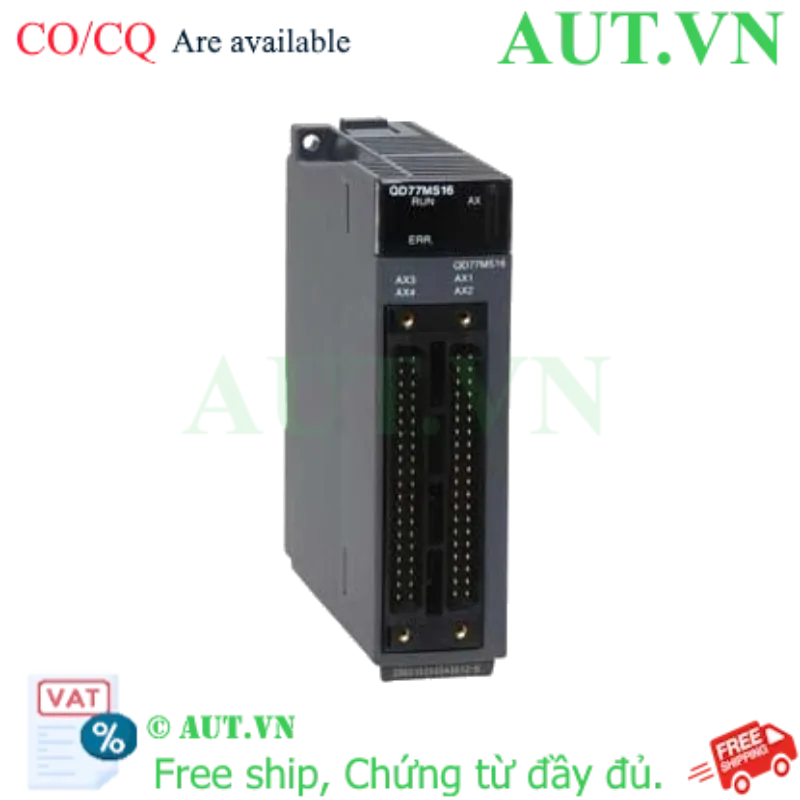

Mitsubishi QD77MS16 - Bộ Điều Khiển Chuyển Động 16 Trục SSCNET III/H: Chính Xác Tuyệt Đối, Chống Nhiễu, Tốc Độ Vượt Trội | AUT VN

Điều khiển 16 trục độc lập: Quản lý đồng thời 16 trục chuyển động với độ chính xác cực cao, tối ưu hóa năng suất vận hành.
Công nghệ SSCNET III/H: Truyền thông sợi quang tốc độ cao, loại bỏ hoàn toàn nhiễu điện từ (EMI), đảm bảo tín hiệu ổn định tuyệt đối.
Nội suy đa linh hoạt: Hỗ trợ nội suy tuyến tính (2-4 trục) và nội suy cung tròn cho các quỹ đạo chuyển động phức tạp.
Tương thích MELSEC-Q: Thiết kế chuyên dụng cho PLC Mitsubishi Q Series, lập trình tối ưu qua GX Works2/3.
Uy tín từ AUT VN: Cam kết hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ, hỗ trợ kỹ thuật chuyên sâu toàn quốc.

nhà chế tạo: Mitsubishi

SKU: QD77MS16

Tải xuống mẫu

Giá cũ: 38.845.800 ₫

Giá bán: 31.076.640 ₫

Số lượng:

Giải Pháp Điều Khiển Chuyển Động Đa Trục Đỉnh Cao Với Mitsubishi QD77MS16

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chuyển động đa trục với độ chính xác tuyệt đối là yếu tố sống còn để nâng cao năng suất và chất lượng sản phẩm. Bộ điều khiển chuyển động Mitsubishi QD77MS16 thuộc dòng MELSEC-Q là giải pháp hàng đầu cho các hệ thống tự động hóa phức tạp. Với khả năng quản lý đồng thời 16 trục thông qua mạng truyền thông sợi quang SSCNET III/H, thiết bị loại bỏ hoàn toàn các rào cản về nhiễu tín hiệu, đảm bảo hệ thống vận hành mượt mà ngay cả trong môi trường công nghiệp khắc nghiệt nhất.

Điểm Nổi Bật Của Mitsubishi QD77MS16

Hiệu suất điều khiển vượt trội: Khả năng xử lý đồng thời 16 trục giúp tối ưu hóa các quy trình sản xuất đa nhiệm, giảm đáng kể thời gian chu kỳ (cycle time) và tăng sản lượng.
Công nghệ SSCNET III/H tiên tiến: Sử dụng truyền dẫn quang học, không chỉ tăng tốc độ truyền tin mà còn miễn nhiễm hoàn toàn với nhiễu điện từ (EMI), giúp giảm chi phí đi dây shielded và bảo trì định kỳ.
Thuật toán nội suy chính xác: Tích hợp sẵn các chức năng nội suy tuyến tính (2-4 trục) và nội suy cung tròn, cho phép tạo ra các quỹ đạo chuyển động phức tạp, mượt mà và chính xác tuyệt đối.
Hệ sinh thái đồng bộ: Tối ưu hóa lập trình thông qua phần mềm GX Works2/GX Works3, giúp kỹ sư dễ dàng cấu hình, mô phỏng và vận hành hệ thống nhanh chóng.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết thông số
Model	QD77MS16
Số trục điều khiển tối đa	16 Trục
Giao thức truyền thông	SSCNET III / SSCNET III/H (Sợi quang)
Nguồn điện cung cấp	5VDC (Dòng điện tiêu thụ: 0.75A)
Chế độ điều khiển	Nội suy tuyến tính 2-4 trục, Nội suy cung tròn, JOG, Inching, MPG
Kích thước (CxRxS)	27.4mm x 98mm x 90mm
Trọng lượng	0.16 kg

Nguồn tham khảo: Mitsubishi Electric Official

Lợi Ích Khi Sử Dụng Mitsubishi QD77MS16

Nâng tầm độ chính xác: Loại bỏ sai số vị trí, đảm bảo độ lặp lại cực cao, đặc biệt quan trọng trong gia công CNC và lắp ráp linh kiện điện tử siêu nhỏ.
Độ tin cậy tuyệt đối: Cáp quang giúp hệ thống vận hành ổn định, không bị gián đoạn bởi nhiễu điện từ từ biến tần hoặc động cơ công suất lớn xung quanh.
Tối ưu không gian & Chi phí: Một module duy nhất điều khiển 16 trục giúp thu gọn kích thước tủ điện, giảm số lượng module cần lắp đặt và đơn giản hóa sơ đồ đấu nối dây.
Vận hành linh hoạt: Dễ dàng thay đổi thông số vận hành thông qua phần mềm mà không cần can thiệp phần cứng phức tạp.

Hướng Dẫn Lắp Đặt Và Vận Hành

Bước 1: Lắp đặt vật lý: Gắn module QD77MS16 vào khe cắm tương ứng trên Base Unit của PLC Mitsubishi dòng Q Series. Đảm bảo module được cố định chắc chắn bằng vít khóa.
Bước 2: Kết nối mạng quang: Sử dụng cáp quang chuẩn SSCNET III/H kết nối nối tiếp (Daisy chain) từ module QD77MS16 đến các bộ khuếch đại Servo (Servo Amplifier).
Bước 3: Cấp nguồn: Kiểm tra nguồn 5VDC từ Base Unit cung cấp cho module, đảm bảo không có ngắn mạch trước khi cấp nguồn cho toàn hệ thống.
Bước 4: Cấu hình phần mềm: Truy cập GX Works2 hoặc GX Works3 → Thiết lập tham số cho từng trục (Parameter) → Cấu hình mạng SSCNET → Kiểm tra vận hành thử (Test run) từng trục trước khi chạy đồng bộ.

Sản Phẩm Sử Dụng Chung & Tương Thích

Để đạt hiệu suất tối đa, QD77MS16 nên được kết hợp cùng các thiết bị sau:

Servo Amplifier: Các dòng MR-J3, MR-J4 và đặc biệt là MR-J4-B (hỗ trợ SSCNET III/H).

Module điều khiển trục thấp hơn: Nếu hệ thống quy mô nhỏ hơn, bạn có thể tham khảo QD77MS4 (4 trục) hoặc QD77MS2 (2 trục).
Bộ nguồn PLC: Q61P hoặc Q62P để đảm bảo nguồn cấp ổn định.

Ứng Dụng Thực Tế Của Sản Phẩm

Mitsubishi QD77MS16 là "trái tim" điều phối cho nhiều hệ thống tự động hóa cao cấp:

Máy CNC & Cắt Laser: Điều khiển đa trục để tạo ra các đường cắt phức tạp, đường cong mượt mà với độ chính xác micro-met.
Robot Pick-and-Place: Điều phối nhịp nhàng các cánh tay robot gắp đặt linh kiện tốc độ cao, đảm bảo tính đồng bộ.
Hệ thống đóng gói tự động: Đồng bộ hóa băng tải, trục đẩy và trục xoay trong dây chuyền đóng gói thực phẩm, dược phẩm.
Máy dệt, máy may công nghiệp: Điều khiển chính xác các chuyển động phối hợp của nhiều trục để tạo ra các mẫu dệt phức tạp.

Câu Hỏi Thường Gặp (FAQ)

1. Mitsubishi QD77MS16 có thể điều khiển tối đa bao nhiêu trục?: Thiết bị hỗ trợ điều khiển tối đa 16 trục chuyển động độc lập thông qua giao thức SSCNET III/H.
2. Tại sao nên chọn mạng SSCNET III/H thay vì điều khiển xung truyền thống?: Mạng SSCNET III/H sử dụng sợi quang, giúp loại bỏ hoàn toàn nhiễu điện từ (EMI), giảm đáng kể số lượng dây dẫn và cho phép truyền tải dữ liệu tốc độ cao hơn.
3. QD77MS16 có tương thích với Servo dòng MR-J2 không?: Không, QD77MS16 được thiết kế cho các dòng Servo đời mới như MR-J3 và MR-J4 để tận dụng tính năng truyền thông quang.
4. Tôi có thể điều khiển nội suy giữa các trục không?: Có, module hỗ trợ nội suy tuyến tính từ 2 đến 4 trục và nội suy cung tròn, tạo ra quỹ đạo mượt mà.
5. Phần mềm nào dùng để lập trình cho QD77MS16?: Bạn sử dụng phần mềm GX Works2 hoặc GX Works3 của Mitsubishi Electric để cấu hình và lập trình.
6. Sự khác biệt giữa QD77MS16 và QD77MS4 là gì?: Điểm khác biệt chính là số lượng trục: QD77MS16 quản lý 16 trục, trong khi QD77MS4 chỉ quản lý tối đa 4 trục.
7. Sản phẩm mua tại AUT VN có đầy đủ giấy tờ gì?: AUT VN cam kết cung cấp sản phẩm chính hãng 100% với đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
8. Thời gian bảo hành của sản phẩm là bao lâu?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric, đảm bảo quyền lợi tối đa cho khách hàng.
9. Tôi có được hỗ trợ kỹ thuật khi lắp đặt không?: Có, đội ngũ kỹ sư tại AUT VN sẵn sàng hỗ trợ tư vấn giải pháp và hướng dẫn cài đặt, cấu hình cơ bản.
10. Module này có hỗ trợ chế độ vận hành thủ công không?: Có, QD77MS16 hỗ trợ đầy đủ các chế độ vận hành thủ công như JOG, MPG và Inching.
11. Cáp quang SSCNET III/H có dễ lắp đặt không?: Rất dễ lắp đặt nhờ chuẩn kết nối nhanh, tuy nhiên cần lưu ý không gập gãy cáp quá mức.
12. QD77MS16 có hỗ trợ điều khiển đồng bộ nhiều trục không?: Có, cho phép nhiều trục chạy đồng bộ theo một trục chính (Master axis) với độ sai lệch cực thấp.
