Bộ Điều Khiển Chuyển Động Mitsubishi QD77MS4 | 4 Trục, SSCNET III/H, Nội Suy Chính Xác Cao | AUT VN

Điều khiển 4 trục đồng bộ: Hỗ trợ nội suy tuyến tính và vòng tròn, đảm bảo quỹ đạo chuyển động siêu chính xác.
Truyền thông SSCNET III/H: Sử dụng cáp sợi quang 150Mbps, chống nhiễu điện từ tuyệt đối, độ trễ cực thấp (0.88ms).
Tương thích hệ sinh thái Q Series: Kết nối hoàn hảo với PLC Mitsubishi dòng Q và Servo MR-J4-B, tối ưu hiệu suất vận hành.

nhà chế tạo: Mitsubishi

SKU: QD77MS4

Tải xuống mẫu

Giá cũ: 23.134.800 ₫

Giá bán: 18.507.840 ₫

Số lượng:

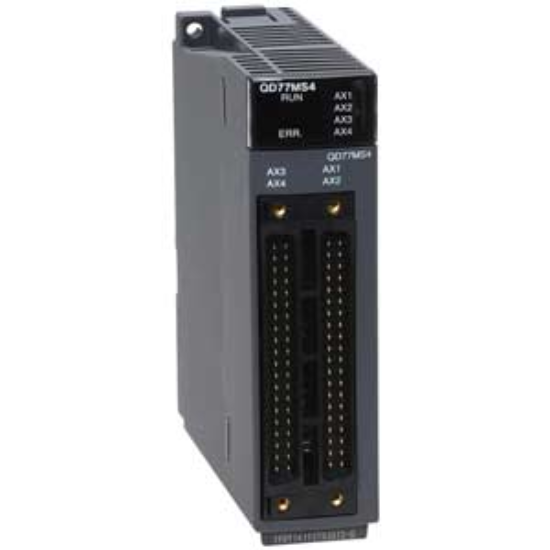

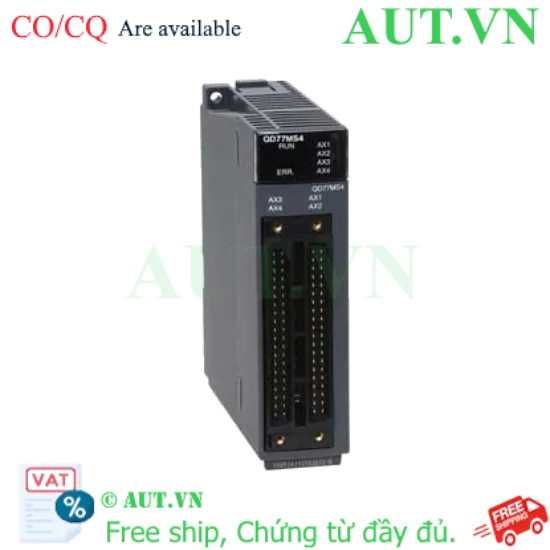

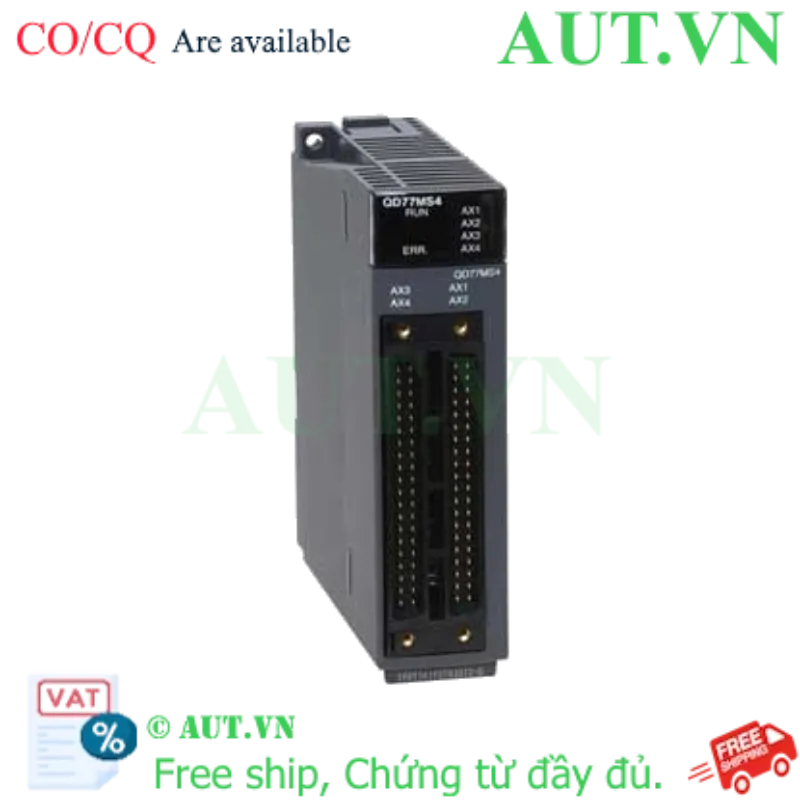

Giới thiệu Bộ Điều Khiển Chuyển Động PLC Mitsubishi QD77MS4

Trong kỷ nguyên công nghiệp 4.0, yêu cầu về độ chính xác và tốc độ trong điều khiển vị trí là yếu tố sống còn đối với mọi dây chuyền sản xuất. Bộ điều khiển chuyển động PLC Mitsubishi QD77MS4 (Simple Motion Module) chính là giải pháp cao cấp thuộc hệ sinh thái MELSEC-Q. Sản phẩm được thiết kế chuyên biệt để quản lý các hệ thống đa trục phức tạp, giúp doanh nghiệp nâng cao năng suất, giảm thiểu sai số và tối ưu hóa quy trình vận hành tự động. Tại AUT VN, chúng tôi cung cấp QD77MS4 chính hãng, đảm bảo đầy đủ tiêu chuẩn kỹ thuật khắt khe nhất từ Mitsubishi Electric Nhật Bản.

Điểm nổi bật của Mitsubishi QD77MS4

Khả năng điều khiển đa trục mạnh mẽ: Vận hành đồng thời 4 trục độc lập hoặc phối hợp đồng bộ hóa cao, đáp ứng mọi yêu cầu về chuyển động phức tạp từ đơn giản đến nâng cao.
Truyền thông SSCNET III/H tiên tiến: Sử dụng cáp sợi quang giúp loại bỏ hoàn toàn nhiễu điện từ (EMI), đảm bảo tín hiệu truyền tải ổn định với tốc độ 150Mbps ngay cả trong môi trường công nghiệp nặng.
Phản hồi thời gian thực: Với chu kỳ trích mẫu (sampling cycle) chỉ 0.88ms, hệ thống có khả năng phản ứng gần như tức thời với các lệnh điều khiển, tối ưu hóa chu kỳ sản xuất.
Thiết kế tối giản, giảm chi phí vận hành: Giảm thiểu đáng kể lượng dây dẫn nhờ kết nối nối tiếp (daisy chain), giúp tủ điện gọn gàng, dễ dàng bảo trì và nâng cấp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model sản phẩm	QD77MS4
Số trục điều khiển tối đa	4 trục
Giao diện truyền thông	SSCNET III/H (Tốc độ 150 Mbps)
Chu kỳ trích mẫu (Sampling Cycle)	0.88 ms
Số điểm dữ liệu định vị	600 điểm mỗi trục
Điện áp nguồn cấp	5 VDC (Dòng tiêu thụ 0.6 A)
Trọng lượng thiết bị	0.16 kg
Kiểu kết nối	Cáp sợi quang chuyên dụng
Khả năng nội suy	Nội suy tuyến tính, Nội suy vòng tròn (2 trục)

Nguồn tham khảo: Mitsubishi Electric Official

Lợi ích khi sử dụng QD77MS4 cho hệ thống

Tăng năng suất vượt trội: Khả năng nội suy tuyến tính và vòng tròn giúp tạo ra các đường chuyển động mượt mà, loại bỏ rung lắc và tăng tốc độ gia công đáng kể.
Độ tin cậy tuyệt đối: Tiêu chuẩn chất lượng Nhật Bản đảm bảo thiết bị hoạt động bền bỉ, ổn định trong môi trường công nghiệp khắc nghiệt nhất.
Rút ngắn thời gian triển khai: Việc cấu hình thông qua phần mềm GX Works2/GX Works3 giúp kỹ sư dễ dàng thiết lập thông số mà không cần viết code lập trình phức tạp.
Tiết kiệm chi phí vật tư: Cắt giảm lượng cáp điều khiển nhờ công nghệ SSCNET III/H truyền thông nối tiếp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Gắn module QD77MS4 vào khe cắm tương ứng trên Base Unit của PLC Mitsubishi dòng Q. Đảm bảo module được cố định chắc chắn.
Bước 2: Kết nối truyền thông: Kết nối cáp sợi quang SSCNET III/H từ cổng Output của module đến cổng Input của Servo Amplifier (ví dụ: MR-J4-B) theo sơ đồ nối tiếp (Daisy Chain).
Bước 3: Cấu hình phần mềm: Truy cập phần mềm MELSOFT (GX Works2 hoặc GX Works3) để thiết lập thông số trục, định nghĩa điểm định vị và các tham số vận hành.
Bước 4: Kiểm tra và vận hành: Theo dõi đèn LED trạng thái trên module để xác nhận kết nối. Chạy thử nghiệm ở tốc độ thấp (Jog) trước khi vận hành toàn tải.

Sản phẩm sử dụng chung và tương thích

Để hệ thống đạt hiệu quả tối ưu, QD77MS4 nên được kết hợp cùng các thiết bị sau:

CPU Mitsubishi Q Series: Các dòng CPU hiệu suất cao như Q03UDV, Q04UDV...
Servo Amplifier: Dòng MR-J4-B (Hỗ trợ giao tiếp SSCNET III/H).
Phụ kiện kết nối: Cáp sợi quang MR-J3BUS, Base Unit Q series phù hợp với số lượng module.

Ứng dụng thực tế của sản phẩm

Bộ điều khiển QD77MS4 là trái tim của nhiều hệ thống tự động hóa yêu cầu độ chính xác cao như:

Máy CNC & Máy cắt laser: Điều khiển đầu cắt di chuyển theo quỹ đạo chính xác tuyệt đối.
Cánh tay Robot công nghiệp: Điều phối chuyển động đồng bộ đa trục cho các thao tác gắp-nhả phức tạp.
Máy đóng gói tự động: Tối ưu hóa tốc độ đóng gói và định vị bao bì chính xác đến từng milimet.
Hệ thống băng tải thông minh: Điều khiển vị trí dừng và di chuyển chính xác của sản phẩm trong dây chuyền phân loại.

FAQ - Những câu hỏi thường gặp

Câu 1: QD77MS4 khác gì so với QD77MS2?
→ Điểm khác biệt chính là số trục điều khiển. QD77MS4 hỗ trợ tối đa 4 trục, trong khi QD77MS2 chỉ hỗ trợ 2 trục.
Câu 2: Module này có tương thích với Servo MR-J2 không?
→ Không, QD77MS4 sử dụng giao thức SSCNET III/H, chỉ tương thích với các dòng Servo hỗ trợ giao thức này như MR-J4-B.
Câu 3: Tôi có thể điều khiển nội suy vòng tròn với QD77MS4 không?
→ Có, module hỗ trợ nội suy 2 trục vòng tròn và nội suy tuyến tính đa trục, lý tưởng cho các ứng dụng phay/cắt.
Câu 4: Tại sao nên dùng cáp sợi quang thay vì cáp đồng truyền thống?
→ Cáp sợi quang chống nhiễu điện từ (EMI) tuyệt đối, không bị ảnh hưởng bởi biến tần hay động cơ lớn, đảm bảo tín hiệu không bị sai lệch.
Câu 5: Phần mềm nào dùng để lập trình và cấu hình cho QD77MS4?
→ Bạn sử dụng phần mềm GX Works2 hoặc GX Works3 để thực hiện cấu hình và lập trình.
Câu 6: Thời gian đáp ứng (sampling cycle) của module là bao nhiêu?
→ Chu kỳ trích mẫu là 0.88ms, đảm bảo tốc độ phản hồi cực nhanh cho các ứng dụng tốc độ cao.
Câu 7: QD77MS4 có cần cài đặt driver riêng trên PC không?
→ Không cần driver riêng, bạn chỉ cần cài đặt bộ phần mềm MELSOFT của Mitsubishi để kết nối và cấu hình.
Câu 8: Sản phẩm mua tại AUT VN có được bảo hành không?
→ Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất Mitsubishi Electric.
Câu 9: Tôi có thể lắp nhiều module QD77MS4 trên cùng một Base Unit không?
→ Có, bạn có thể lắp đặt nhiều module tùy theo số lượng trục cần điều khiển và khả năng xử lý của CPU.
Câu 10: Module này có hỗ trợ điều khiển mô-men xoắn (Torque Control) không?
→ Có, QD77MS4 cho phép điều khiển vị trí, tốc độ và mô-men xoắn tùy thuộc vào cấu hình của Servo Amplifier.
Câu 11: Khả năng chống nhiễu của SSCNET III/H thực tế như thế nào?
→ Vì truyền tín hiệu bằng ánh sáng qua sợi quang, nó miễn nhiễm hoàn toàn với nhiễu điện từ, loại bỏ nhu cầu sử dụng cáp bọc kim loại đắt tiền.
Câu 12: QD77MS4 có hỗ trợ điều khiển đồng bộ nhiều trục (Synchronous Control) không?
→ Có, đây là tính năng mạnh nhất của QD77MS4, cho phép phối hợp nhiều trục chuyển động theo một tỷ lệ chính xác.
