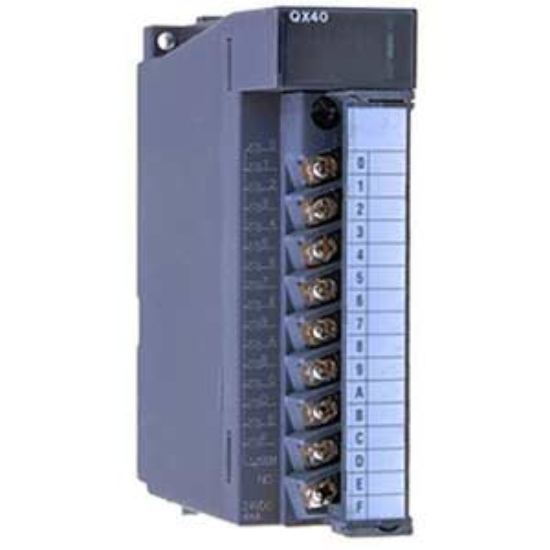

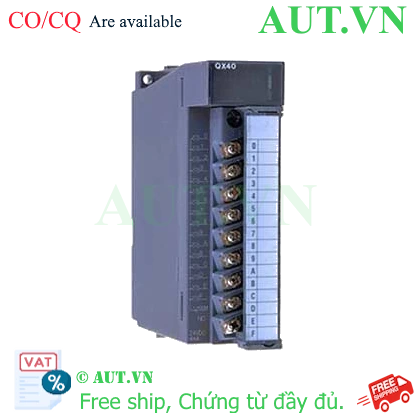

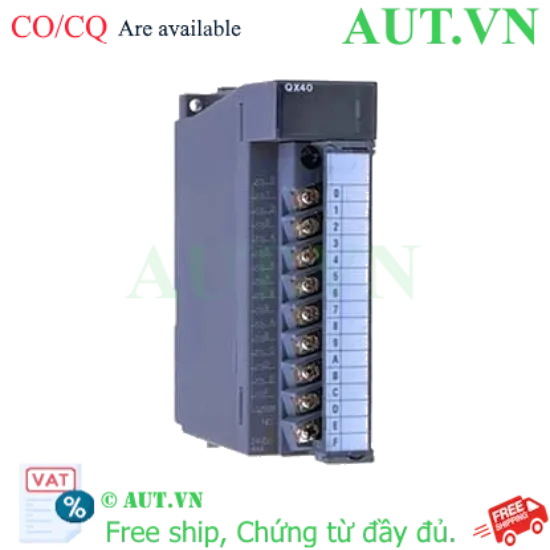

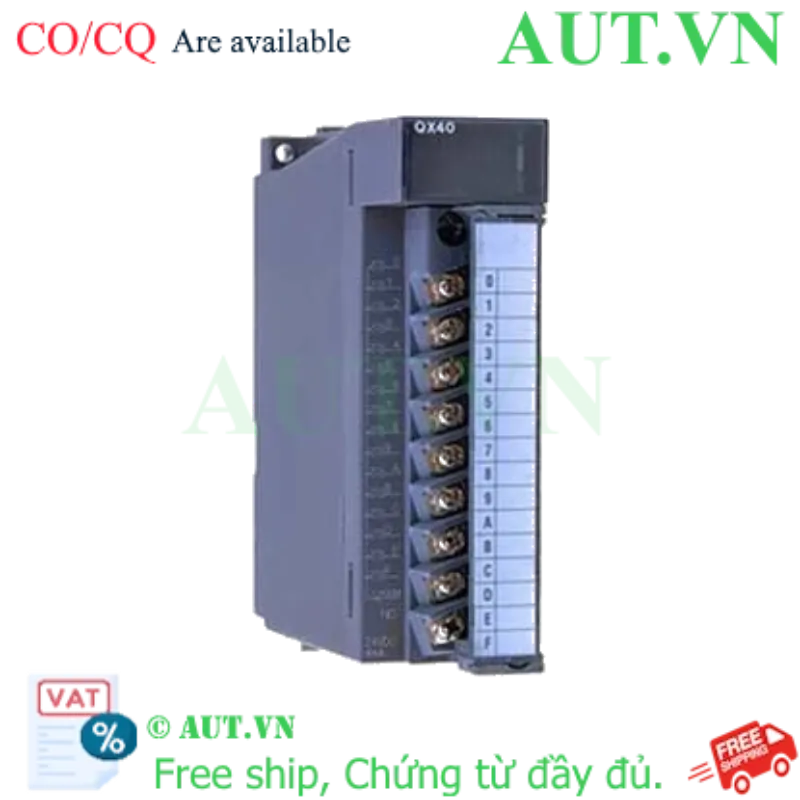

Module Ngõ Vào PLC Mitsubishi QX40 | 16 Điểm Input, 24VDC, Kiểu Sink - Chính Hãng AUT VN

Model: Mitsubishi QX40 (Thuộc dòng MELSEC-Q Series cao cấp).
Số ngõ vào: 16 điểm Digital Input đáp ứng siêu tốc.
Đặc tính kỹ thuật: Điện áp ngõ vào 24VDC, kiểu đấu nối Sink (tương thích cảm biến NPN).
Chống nhiễu đỉnh cao: Cách ly quang học (Photocoupler) bảo vệ bo mạch CPU an toàn tuyệt đối.
Cam kết phân phối: Hàng chính hãng mới 100%, đầy đủ chứng từ CO/CQ, hỗ trợ kỹ thuật trọn đời tại AUT VN.

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: QX40

Tải xuống mẫu

Giá cũ: 1.918.950 ₫

Giá bán: 1.535.160 ₫

Số lượng:

Giới thiệu về Module Ngõ Vào PLC Mitsubishi QX40

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc thu thập dữ liệu đầu vào một cách nhanh chóng và chính xác là yếu tố quyết định hiệu suất vận hành toàn hệ thống. PLC Mitsubishi QX40 chính là giải pháp tối ưu cho nhiệm vụ này. Đây là dòng module ngõ vào số (Digital Input) cao cấp thuộc phân khúc MELSEC-Q Series của thương hiệu Mitsubishi Electric danh tiếng. Thiết bị đóng vai trò làm cầu nối thu nhận tín hiệu từ các cảm biến công nghiệp, nút nhấn, công tắc hành trình để gửi về bộ xử lý trung tâm CPU điều khiển một cách mượt mà nhất. Sản phẩm đang được phân phối chính hãng 100% tại hệ thống của AUT VN.

Điểm nổi bật của Module QX40

Thời gian đáp ứng siêu tốc: Thời gian phản hồi có thể điều chỉnh linh hoạt (0.1ms/0.2ms/0.4ms/0.6ms/1.0ms...), giúp hệ thống vận hành theo thời gian thực chuẩn xác, triệt tiêu độ trễ hoàn toàn.
Chuẩn đấu nối Sink (NPN) tối ưu: Phù hợp hoàn hảo với đại đa số các loại cảm biến NPN thông dụng tại thị trường Việt Nam, giúp đơn giản hóa sơ đồ thiết kế tủ điện.
Cách ly quang học thông minh (Photocoupler): Giúp bảo vệ mạch điện nội bộ và bộ xử lý trung tâm CPU an toàn tuyệt đối khỏi sự cố quá áp hoặc xung nhiễu từ thiết bị ngoại vi truyền ngược vào hệ thống.
Độ bền chuẩn công nghiệp: Hoạt động ổn định liên tục trong môi trường nhiệt độ khắc nghiệt, chống rung lắc cực tốt theo tiêu chuẩn quốc tế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số từ hãng
Mã sản phẩm (Model)	QX40
Dòng sản phẩm	MELSEC-Q Series
Số lượng ngõ vào	16 điểm (Input)
Điện áp ngõ vào định mức	24V DC (+20% / -15%, độ gợn sóng trong khoảng 5%)
Dòng điện ngõ vào định mức	4mA (tại điện áp 24VDC)
Phương pháp cách ly	Cách ly bằng khớp nối quang (Photocoupler)
Phương pháp đấu nối ngõ vào	Kiểu Sink (NPN)
Thời gian đáp ứng	Có thể cài đặt linh hoạt (mặc định ban đầu 10ms)
Đầu nối dây ngoại vi	Khối cầu đấu Terminal 18 chân (M3 x 6)
Trọng lượng sản phẩm	0.16 kg
Tiêu chuẩn quốc tế	CE, UL, cUL, EAC, KC

Nguồn thông số tham khảo từ hãng: Mitsubishi Electric Global

Lợi ích khi mua PLC Mitsubishi QX40 tại AUT VN

Khi lựa chọn mua sắm thiết bị tự động hóa tại AUT VN, quý khách hàng hoàn toàn có thể an tâm tuyệt đối với cam kết vàng của chúng tôi:

Hàng chính hãng 100%: Đầy đủ chứng từ chứng nhận xuất xứ CO/CQ từ nhà sản xuất Mitsubishi Electric.
Giá cạnh tranh nhất thị trường: Chính sách chiết khấu thương mại cực tốt dành riêng cho các nhà thầu, dự án lớn và đơn vị thiết kế lắp đặt tủ bảng điện.
Tư vấn kỹ thuật chuyên nghiệp 24/7: Đội ngũ kỹ sư tự động hóa giàu kinh nghiệm luôn sẵn sàng hỗ trợ đấu nối, lập trình phần mềm và xử lý lỗi kỹ thuật tận tình.
Chế độ bảo hành dài hạn: Đổi trả linh hoạt, bảo hành tiêu chuẩn hãng 12 tháng tại Việt Nam.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Ngắt toàn bộ nguồn điện - Luôn tắt nguồn điện tổng của hệ thống tủ điện trước khi thực hiện tháo lắp module nhằm bảo vệ thiết bị.
Bước 2: Lắp đặt vật lý lên Base Unit - Đặt phần gờ bên dưới của module QX40 vào đúng khớp rãnh của Base Unit (Ví dụ: Q33B, Q35B, Q38B), sau đó đẩy nhẹ phần đầu module hướng vào trong cho đến khi chốt khóa nghe tiếng "click" chắc chắn.
Bước 3: Đấu nối dây tín hiệu Sink - Đấu cực âm (0V) của nguồn 24VDC ngoại vi vào chân chung (Common) trên khối cầu đấu Terminal. Các tín hiệu từ cảm biến NPN/nút nhấn sẽ được kết nối để truyền tín hiệu mức thấp (0V) về các chân ngõ vào từ X00 đến X0F.
Bước 4: Cấu hình trên phần mềm - Khởi động phần mềm GX Works2 hoặc GX Works3. Truy cập mục cấu hình "I/O Assignment" trong PLC Parameter, khai báo module QX40 tại slot tương ứng để CPU nhận dạng đúng định mức địa chỉ ngõ vào.
Bước 5: Kiểm tra và Vận hành - Cấp nguồn lại cho hệ thống, kích hoạt thử các cảm biến ngõ vào và quan sát trạng thái của hệ thống đèn LED hiển thị mặt trước của QX40 để đảm bảo tín hiệu truyền nhận thông suốt.

Sản phẩm thường sử dụng kết hợp với QX40

Để tối ưu hóa toàn diện hiệu năng của hệ thống điều khiển PLC dòng Q, quý khách nên kết hợp đồng bộ sản phẩm QX40 với:

Bộ xử lý trung tâm (CPU): Các dòng CPU mạnh mẽ như Q03UDV, Q04UDH.
Bộ nguồn cấp PLC: Nguồn Q61P chất lượng cao cung cấp nguồn điện sạch và ổn định cho toàn hệ thống.

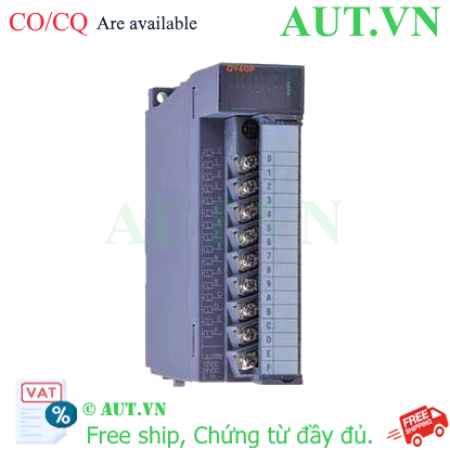

Module ngõ ra điều khiển: QY40P hoặc QY41P để xuất tín hiệu kích hoạt rơ-le, van khí nén, khởi động từ.
Đế cắm Base Unit: Q33B, Q35B, Q38B, Q312B chính hãng.

Ứng dụng thực tế của PLC Mitsubishi QX40

Nhờ đặc tính chống nhiễu vượt trội và tốc độ xử lý nhanh, QX40 là linh hồn điều khiển trong nhiều ngành công nghiệp:

Dây chuyền sản xuất và đóng gói: Nhận tín hiệu từ cảm biến quang, cảm biến tiệm cận để đếm sản phẩm, phân loại hàng hóa trên băng tải tự động.
Hệ thống Logistics: Kết nối các công tắc hành trình để kiểm soát chuyển động của băng chuyền, xe tự hành AGV.
Cơ khí chính xác CNC & Robot: Giám sát trạng thái giới hạn hành trình của các trục cơ khí, phản hồi của các xi lanh khí nén.

Câu hỏi thường gặp về Module QX40 (FAQ)

1. Module QX40 do AUT VN cung cấp có đầy đủ chứng từ không?
Có, toàn bộ sản phẩm QX40 tại AUT VN đều được cam kết chính hãng 100%, đi kèm đầy đủ hóa đơn VAT cùng chứng nhận xuất xứ (CO) và chất lượng (CQ).

2. Tôi có thể sử dụng cảm biến PNP cho module QX40 không?
Không, QX40 là loại ngõ vào kiểu Sink (đấu NPN - kích hoạt mức 0V). Nếu hệ thống của bạn sử dụng cảm biến PNP, bạn cần lựa chọn module kiểu Source như QX80 hoặc sử dụng thêm rơ-le trung gian chuyển đổi tín hiệu.

3. Có thể tháo lắp nóng module QX40 khi tủ điện đang chạy không?
Không nên. Để đảm bảo an toàn cao nhất cho phần cứng CPU PLC và tránh nguy cơ ngắn mạch ngoài ý muốn, bạn cần ngắt nguồn hệ thống trước khi tháo lắp thiết bị.

4. Làm sao để phát hiện ngõ vào của QX40 bị hỏng?
Bạn có thể đo dòng điện trực tiếp chân ngõ vào đó hoặc dùng dây cầu tắt (jump) chân Common với chân ngõ vào cần test. Nếu đèn LED chỉ thị trên module sáng nhưng phần mềm không ghi nhận tín hiệu (hoặc ngược lại) thì có khả năng cổng ngõ vào đó bị lỗi.

5. QX40 và QX41 khác biệt như thế nào?
QX40 hỗ trợ 16 điểm đầu vào dạng cầu đấu terminal vít thông thường. Trong khi đó, QX41 hỗ trợ mật độ ngõ vào cao hơn lên tới 32 điểm và sử dụng chuẩn kết nối dạng giắc cắm 40 chân (Connector type).

6. Thiết bị này được sản xuất tại quốc gia nào?
Toàn bộ dòng module điều khiển MELSEC-Q Series của hãng Mitsubishi Electric được sản xuất chủ yếu tại các nhà máy tiêu chuẩn toàn cầu của Mitsubishi tại Nhật Bản (Made in Japan) để đảm bảo chất lượng cao nhất.

7. Tôi cần phần mềm nào để thiết lập và lập trình QX40?
Bạn sử dụng phần mềm lập trình tiêu chuẩn GX Works2 hoặc phiên bản mới GX Works3 của hãng Mitsubishi Electric để cấu hình I/O.

8. Đèn ERR sáng trên module QX40 báo hiệu lỗi gì?
Lỗi này thường do mất nguồn cấp phụ 24VDC, lỏng chân cắm trên Base Unit hoặc cấu hình I/O Address trong phần mềm GX Works bị lệch so với thực tế.

9. Thời gian giao hàng sản phẩm QX40 tại AUT VN mất bao lâu?
Sản phẩm luôn có sẵn kho số lượng lớn tại AUT VN. Chúng tôi hỗ trợ giao hỏa tốc 2 giờ nội thành Hà Nội & TP.HCM, và giao hàng nhanh toàn quốc từ 1-3 ngày làm việc.

10. AUT VN có hỗ trợ dịch vụ lắp đặt tủ điện trọn gói không?
Có, chúng tôi sở hữu đội ngũ kỹ sư thiết kế thi công tủ điện tự động hóa chuyên nghiệp, hỗ trợ khảo sát và lên giải pháp trọn gói tối ưu cho nhà máy của bạn.
