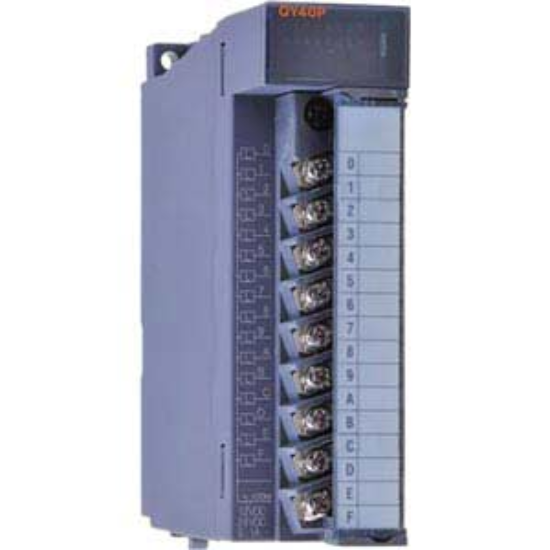

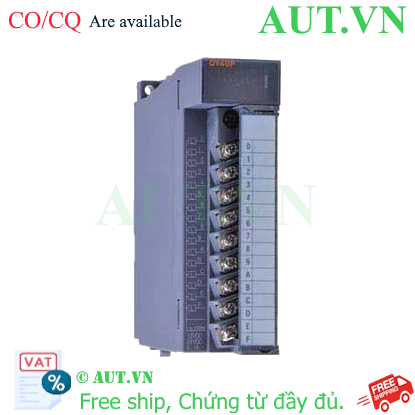

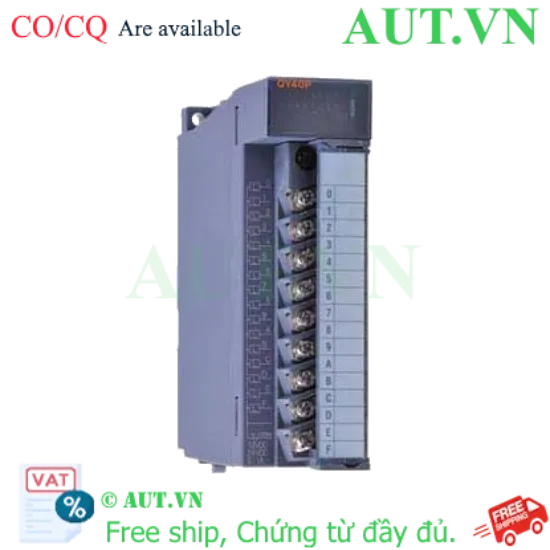

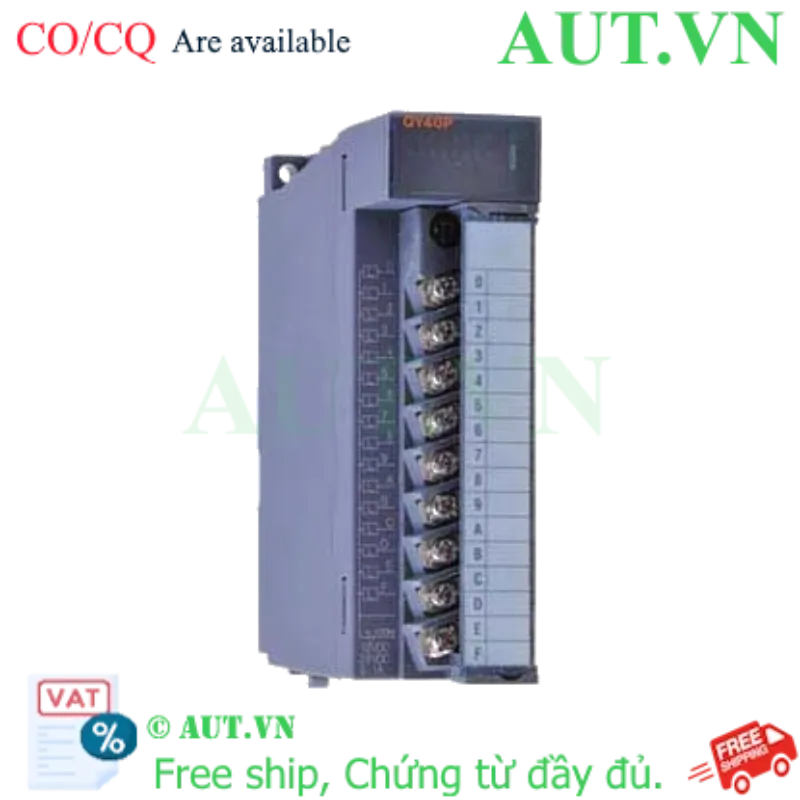

Module PLC Mitsubishi QY40P | 16 Ngõ Ra Transistor Sink | Tốc Độ Cao 1ms | Chính Hãng AUT VN

Thương hiệu: Mitsubishi Electric (Nhật Bản), dòng MELSEC-Q Series cao cấp.
Cấu hình: 16 ngõ ra Transistor kiểu Sink (NPN), điện áp 12-24VDC.
Hiệu suất: Thời gian đáp ứng siêu tốc ≤ 1ms, vận hành chính xác tuyệt đối.
Bảo vệ: Tích hợp cách ly quang (Photocoupler) chống nhiễu, bảo vệ CPU.
Cam kết: Hàng chính hãng từ AUT VN, đầy đủ CO/CQ, bảo hành 12 tháng.

nhà chế tạo: Mitsubishi

SKU: QY40P

Tải xuống mẫu

Giá cũ: 2.603.400 ₫

Giá bán: 2.082.720 ₫

Số lượng:

Giới thiệu Module PLC Mitsubishi QY40P

Trong kỷ nguyên công nghiệp 4.0, yêu cầu về tốc độ và độ chính xác trong điều khiển thiết bị là yếu tố then chốt quyết định năng suất. Module PLC Mitsubishi QY40P là giải pháp tối ưu cho các hệ thống điều khiển ngõ ra số (Digital Output). Thuộc dòng MELSEC-Q Series danh tiếng, QY40P được thiết kế chuyên biệt để điều khiển linh hoạt các thiết bị chấp hành như relay trung gian, van điện từ (solenoid valve) và các bộ điều khiển tốc độ cao.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất từ Mitsubishi Electric, giúp doanh nghiệp tối ưu hóa dây chuyền sản xuất, giảm thiểu sai số và thời gian dừng máy không mong muốn.

Điểm nổi bật của Module Mitsubishi QY40P

Tốc độ chuyển mạch cực nhanh: Với thời gian phản hồi chỉ ≤ 1ms, QY40P cho phép thực hiện các lệnh đóng ngắt liên tục với tần suất cao, cực kỳ phù hợp cho các ứng dụng đóng gói hoặc phân loại sản phẩm tốc độ cao.
Công nghệ cách ly quang (Photocoupler): Ngăn chặn hoàn toàn các xung điện nhiễu từ tải truyền ngược lại CPU, giúp gia tăng tuổi thọ và độ ổn định cho toàn bộ hệ thống PLC.
Thiết kế Sink (NPN) tiêu chuẩn: Tương thích hoàn hảo với hầu hết các thiết bị công nghiệp tại thị trường Việt Nam và Châu Á, dễ dàng triển khai và thay thế.
Lắp đặt linh hoạt: Thiết kế dạng module Plug-in giúp việc thay thế, nâng cấp trên Base Unit trở nên đơn giản, nhanh chóng, không làm gián đoạn hệ thống vận hành quá lâu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	QY40P
Dòng sản phẩm	MELSEC-Q Series
Số điểm ngõ ra	16 điểm (Digital Output)
Loại ngõ ra	Transistor (Sink Type - NPN)
Điện áp định mức	12 - 24VDC (+10% / -15%)
Dòng tải tối đa	0.1A / điểm; 1.6A / Common
Thời gian đáp ứng	OFF → ON: ≤ 1ms; ON → OFF: ≤ 1ms
Cách ly	Photocoupler (Cách ly quang)
Kết nối	Terminal block 18 chân (M3)
Kích thước	98mm x 27.4mm x 90mm

Nguồn tham khảo: Mitsubishi Electric Official

Lợi ích vượt trội khi sử dụng QY40P

Tối ưu hóa năng suất: Tốc độ đóng ngắt siêu nhanh giúp giảm chu kỳ quét (scan time) của máy, từ đó tăng sản lượng đầu ra của toàn dây chuyền.
Độ tin cậy tuyệt đối: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, chống nhiễu tốt, hạn chế tối đa các lỗi vận hành vặt.
Tiết kiệm chi phí bảo trì: Linh kiện Transistor có tuổi thọ cao hơn nhiều so với ngõ ra Relay, loại bỏ nhu cầu thay thế tiếp điểm thường xuyên.
Hỗ trợ kỹ thuật chuyên sâu từ AUT VN: Chúng tôi cung cấp giải pháp toàn diện, hỗ trợ tư vấn lập trình và xử lý sự cố nhanh chóng, đảm bảo hệ thống vận hành thông suốt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Ngắt hoàn toàn nguồn điện tổng của hệ thống PLC để đảm bảo an toàn cho người vận hành và thiết bị.
Bước 2 - Lắp đặt: Cắm Module QY40P vào slot trống trên Base Unit dòng Q. Đẩy nhẹ nhàng cho đến khi module khớp hoàn toàn vào vị trí.
Bước 3 - Đấu nối: Kết nối chân Common với 0VDC. Các chân ngõ ra kết nối với cực âm của tải (Lưu ý: Tải phải được nối sẵn với nguồn +24VDC). Sử dụng đầu cos để đảm bảo tiếp xúc điện tốt nhất.
Bước 4 - Cấu hình: Sử dụng phần mềm GX Works2 hoặc GX Works3 để thực hiện khai báo I/O Assignment cho module tại vị trí slot tương ứng.
Bước 5 - Vận hành: Cấp nguồn, nạp chương trình và theo dõi trạng thái hoạt động thông qua các đèn LED chỉ báo trên mặt module.

Sản phẩm sử dụng chung và phối hợp

Để hệ thống đạt hiệu suất đồng bộ cao nhất, Module QY40P nên được kết hợp cùng các thiết bị sau:

CPU điều khiển: Q03UDECPU, Q06UDECPU (Bộ xử lý trung tâm mạnh mẽ).
Module Nguồn: Q61P hoặc Q62P (Cung cấp nguồn điện ổn định, sạch nhiễu).
Module Đầu vào: QX40, QX41 (Thu thập tín hiệu cảm biến chính xác).
Phụ kiện bổ trợ: Relay trung gian 24VDC (Bắt buộc khi cần điều khiển tải công suất lớn hơn 0.1A).

Ứng dụng thực tế của PLC Mitsubishi QY40P

Hệ thống đóng gói tự động: Điều khiển chính xác xilanh khí nén và van điện từ với chu kỳ cực ngắn.
Máy CNC & Robot công nghiệp: Phát xung điều khiển các bộ driver hoặc relay tốc độ cao cho các chuyển động tinh vi.
Dây chuyền chiết rót: Điều khiển thời điểm đóng mở van xả chất lỏng chính xác đến từng mili giây.
Hệ thống phân loại sản phẩm: Kích hoạt cơ cấu đẩy hoặc gạt sản phẩm dựa trên tín hiệu từ cảm biến tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. QY40P là ngõ ra Sink hay Source?
QY40P là ngõ ra kiểu Sink (NPN). Điều này có nghĩa là khi module kích hoạt, nó sẽ kéo chân ngõ ra xuống mức 0V (GND).

2. Tôi có thể dùng QY40P để điều khiển trực tiếp bóng đèn 220V không?
Tuyệt đối KHÔNG. QY40P chỉ hỗ trợ điện áp 12-24VDC. Để điều khiển tải 220V, bạn bắt buộc phải sử dụng Relay trung gian để cách ly.

3. Dòng tải tối đa cho mỗi điểm của QY40P là bao nhiêu?
Dòng tải tối đa là 0.1A mỗi điểm. Nếu tải của bạn tiêu thụ lớn hơn, hãy sử dụng relay đệm để tránh làm cháy module.

4. Sự khác biệt chính giữa QY40P và QY40T là gì?
QY40P tập trung vào sự ổn định và chuẩn Sink cho dòng Q. Khi cần tần số phát xung cực cao cho Servo, hãy kiểm tra kỹ datasheet của dòng QY40T.

5. Tại sao đèn LED trên module sáng nhưng thiết bị chấp hành không hoạt động?
Bạn hãy kiểm tra lại nguồn cấp +24V cho tải và dây dẫn Common. Đảm bảo tải được nối đúng cực dương (+24V) và không bị đứt dây.

6. Module QY40P có hỗ trợ thay thế nóng (Hot-swap) không?
Không. Để đảm bảo an toàn, bạn phải tắt nguồn PLC trước khi tháo hoặc lắp module nhằm tránh gây sốc điện cho CPU.

7. QY40P có thể lắp cho tất cả các loại Base Unit dòng Q không?
Có, QY40P tương thích với tất cả các Base Unit của dòng MELSEC-Q, miễn là còn slot trống.

8. Làm sao để phân biệt QY40P chính hãng và hàng nhái?
Hàng chính hãng tại AUT VN có tem mác rõ ràng, số series trùng khớp với vỏ hộp, đầy đủ chứng chỉ CO/CQ và hoàn thiện cơ khí sắc nét.

9. Phần mềm nào dùng để lập trình cho module này?
Bạn có thể sử dụng GX Developer, GX Works2 hoặc phiên bản mới nhất là GX Works3.

10. Thời gian bảo hành của QY40P tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời từ đội ngũ AUT VN.
