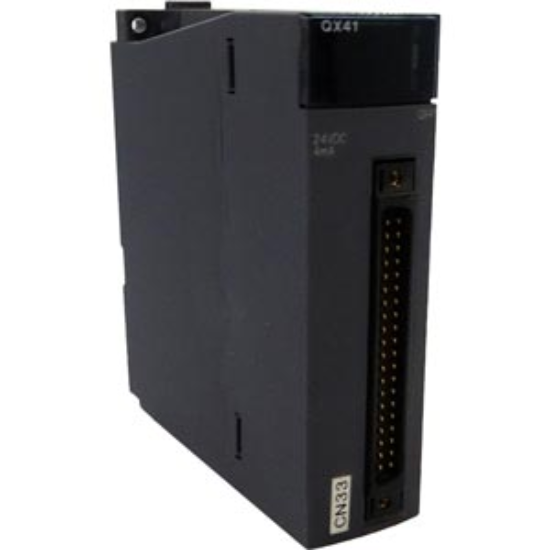

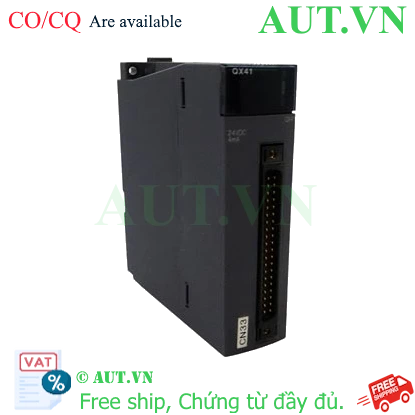

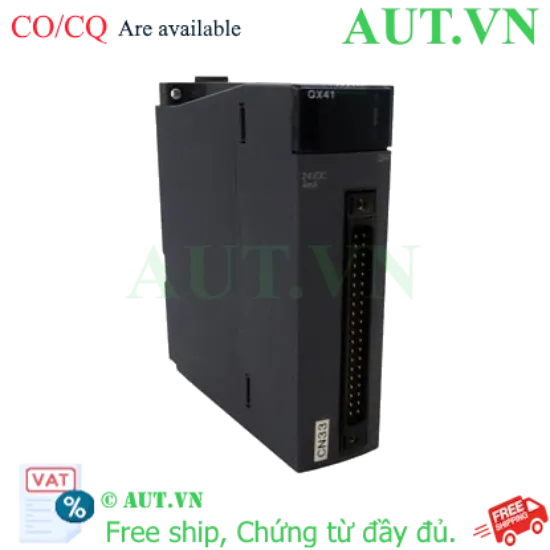

Module PLC Mitsubishi QX41 | 32 Ngõ Vào Digital | 24VDC Sink | Chính Hãng AUT VN

Số kênh: 32 ngõ vào Digital (32DI) mật độ cao, tối ưu diện tích.
Điện áp & Logic: 24VDC, kiểu Logic Sink (Cực chung dương) chuẩn công nghiệp.
Kết nối: Đầu nối 40-pin chuyên dụng, giảm thiểu sai sót khi đi dây.
Thương hiệu: Mitsubishi Electric - Phân phối chính hãng, bảo hành uy tín bởi AUT VN.

nhà chế tạo: Mitsubishi

khả dụng: Trong kho

SKU: QX41

Tải xuống mẫu

Giá cũ: 4.522.200 ₫

Giá bán: 3.617.760 ₫

Số lượng:

Giới thiệu về Module PLC Mitsubishi QX41

Module Mitsubishi QX41 là giải pháp ngõ vào số (Digital Input) hiệu suất cao thuộc dòng MELSEC-Q Series danh tiếng của Mitsubishi Electric. Đây là thiết bị đóng vai trò "giác quan" cho hệ thống PLC, tiếp nhận và xử lý tín hiệu từ các thiết bị ngoại vi như cảm biến tiệm cận, công tắc hành trình, nút nhấn và các rơ-le trung gian. Với khả năng tích hợp lên đến 32 kênh ngõ vào trên một module đơn lẻ, QX41 giúp các kỹ sư tự động hóa tối ưu hóa không gian tủ điện, giảm chi phí vật tư mà vẫn đảm bảo khả năng điều khiển chính xác tuyệt đối.

Điểm nổi bật của Module QX41

Mật độ kênh cực cao: Với 32 điểm ngõ vào (32DI), QX41 thay thế nhiều module nhỏ, giúp thu gọn kích thước hệ thống và đơn giản hóa quản lý I/O.
Độ tin cậy chuẩn công nghiệp: Thiết kế chống nhiễu điện từ (EMI) vượt trội, đảm bảo vận hành ổn định trong môi trường nhà máy có nhiều biến tần và động cơ lớn.
Kết nối 40-pin tối ưu: Sử dụng đầu nối 40-pin giúp việc thi công dây dẫn trở nên khoa học, gọn gàng và rút ngắn đáng kể thời gian bảo trì, thay thế.
Tương thích hệ sinh thái MELSEC-Q: Dễ dàng tích hợp và cấu hình với mọi CPU dòng Q, đảm bảo tính đồng bộ và hiệu suất truyền thông cao nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm	QX41
Dòng sản phẩm	MELSEC-Q Series
Số điểm ngõ vào	32 điểm (32 Channels)
Điện áp định mức	24V DC
Kiểu logic ngõ vào	Sink (Cực chung dương)
Dòng điện ngõ vào	4mA
Thời gian phản hồi	1ms / 5ms / 10ms / 20ms / 70ms (Có thể cấu hình)
Kết nối vật lý	Đầu nối 40 chân (40-pin connector)
Trọng lượng	Xấp xỉ 0.2kg

Nguồn tham khảo: Mitsubishi Electric Global

Lợi ích khi lựa chọn Module QX41 tại AUT VN

Cam kết chính hãng 100%: Sản phẩm nhập khẩu chính ngạch, đầy đủ CO/CQ từ Mitsubishi Electric.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư AUT VN hỗ trợ tư vấn giải pháp, hướng dẫn đấu nối và lập trình cấu hình 24/7.
Giá thành tối ưu: Chính sách chiết khấu hấp dẫn cho các đơn vị tích hợp hệ thống (SI) và doanh nghiệp sản xuất.
Hậu mãi chu đáo: Bảo hành chính hãng 12 tháng, hỗ trợ đổi trả nhanh chóng theo quy định.

Hướng dẫn lắp đặt và vận hành (How-to)

An toàn điện: Ngắt hoàn toàn nguồn điện cấp cho Base Unit để tránh sốc điện hoặc gây đoản mạch.

Lắp đặt vật lý: Gắn module QX41 vào khe cắm I/O trống trên Base Unit (ví dụ: Q33B, Q35B), siết chặt vít cố định hai bên.
Đấu nối dây: Sử dụng cáp nối 40-pin chuyên dụng. Kết nối tín hiệu từ cảm biến/nút nhấn theo sơ đồ chân Sink (Common dương).
Cấu hình phần mềm: Sử dụng phần mềm GX Works2 hoặc GX Works3, khai báo module QX41 trong mục I/O Assignment để CPU nhận diện đúng địa chỉ.
Kiểm tra & Vận hành: Cấp nguồn cho PLC, kích hoạt tín hiệu đầu vào và theo dõi đèn LED trạng thái trên mặt module để xác nhận kết nối thành công.

Sản phẩm thường sử dụng chung

Để xây dựng hệ thống điều khiển hoàn chỉnh, Module QX41 thường được kết hợp cùng:

Base Unit (Đế cắm): Q33B, Q35B, Q38B.
Bộ nguồn (Power Supply): Q61P, Q62P.
Module ngõ ra (Output Module): QY41P, QY42P.
CPU MELSEC-Q: Các dòng Q00, Q01, Q02, Q03, Q04, Q06...

Ứng dụng thực tế của Module QX41

Module QX41 là lựa chọn hàng đầu trong các hệ thống tự động hóa quy mô vừa và lớn:

Dây chuyền đóng gói tự động: Thu thập tín hiệu từ hàng chục cảm biến quang để điều khiển phân loại sản phẩm.
Hệ thống Robot công nghiệp: Giám sát trạng thái kẹp, vị trí giới hạn (Limit switch) và các nút nhấn dừng khẩn cấp.
Nhà máy thực phẩm & đồ uống: Kiểm soát mức bồn chứa, trạng thái van điện từ và băng tải vận chuyển.
Hệ thống giám sát SCADA: Số hóa trạng thái vận hành của máy móc từ hiện trường về trung tâm điều khiển.

Câu hỏi thường gặp (FAQ)

1. Module QX41 có hỗ trợ kết nối kiểu Source (Cực chung âm) không?
Không, QX41 được thiết kế cố định cho kiểu logic Sink (Cực chung dương). Nếu hệ thống của bạn yêu cầu kiểu Source, vui lòng liên hệ AUT VN để tư vấn model thay thế phù hợp.
2. Tôi có thể thay nóng (Hot-swap) module QX41 khi PLC đang chạy không?
Tuyệt đối không. Việc tháo lắp khi có điện có thể gây hỏng hóc cổng giao tiếp trên Base Unit hoặc gây đoản mạch hệ thống.
3. Cáp kết nối 40-pin có đi kèm sẵn khi mua QX41 không?
Thông thường, cáp và đầu nối 40-pin được bán rời để khách hàng tùy chọn chiều dài phù hợp với tủ điện thực tế.
4. Module QX41 tương thích với phần mềm lập trình nào?
Sản phẩm tương thích hoàn toàn với cả GX Works2 và GX Works3.
5. Thời gian bảo hành chính thức tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng kể từ ngày giao hàng.
6. Làm thế nào để kiểm tra nhanh module QX41 có bị hỏng hay không?
Sử dụng đồng hồ VOM đo 24V tại chân input; nếu có điện áp mà đèn LED tương ứng trên module không sáng, có thể module đã bị lỗi.
7. Tôi có thể lắp QX41 vào bất kỳ vị trí nào trên Base Unit Q-Series không?
Có, bạn có thể lắp vào bất kỳ khe cắm module I/O nào, sau đó định nghĩa địa chỉ Start I/O trong phần mềm.
8. Sự khác biệt lớn nhất giữa QX41 và QX42 là gì?
QX41 cung cấp 32 điểm ngõ vào, trong khi QX42 cung cấp 64 điểm, phù hợp cho các hệ thống cần mật độ I/O cực lớn.
9. Tôi nên làm gì nếu tín hiệu ngõ vào bị nhiễu?
Hãy kiểm tra lại hệ thống tiếp địa (Grounding), sử dụng cáp bọc kim chống nhiễu và tách rời dây tín hiệu khỏi dây động lực.
10. AUT VN có hỗ trợ hướng dẫn lập trình cơ bản cho khách hàng không?
Có, chúng tôi hỗ trợ kỹ thuật từ xa và cung cấp tài liệu hướng dẫn cấu hình chi tiết cho khách hàng mua sản phẩm.
