Công tắc xoay Omron A22NW-2BM-TWA-G102-YA Có đèn, Tự giữ, 1NO+1NC

Kiểu vận hành: Tự giữ, núm vặn ngắn (2 vị trí)
Đèn báo: LED màu Vàng, nguồn 6VAC/6VDC
Cấu hình tiếp điểm: 1NO + 1NC
Kích thước lắp đặt: D22, D25
Tiêu chuẩn bảo vệ: IP66, chống bụi và nước

nhà chế tạo: Omron

SKU: A22NW-2BM-TWA-G102-YA

Tải xuống mẫu

Giá cũ: 371.550 ₫

Giá bán: 297.240 ₫

Giới thiệu về Công tắc xoay Omron A22NW-2BM-TWA-G102-YA

Công tắc xoay Omron A22NW-2BM-TWA-G102-YA là thiết bị điều khiển công nghiệp chất lượng cao thuộc dòng A22NW của Omron. Sản phẩm được thiết kế để cung cấp khả năng điều khiển chính xác và bền bỉ trong các môi trường vận hành khắc nghiệt. Với cơ chế tự giữ và đèn LED báo trạng thái màu vàng, thiết bị giúp người vận hành dễ dàng kiểm soát trạng thái hoạt động của hệ thống một cách an toàn và hiệu quả.

Điểm nổi bật của sản phẩm

Độ bền vượt trội: Tuổi thọ cơ khí và điện lên đến 500,000 lần vận hành.
Khả năng bảo vệ cao: Đạt chuẩn IP66, cho phép lắp đặt trong môi trường có bụi bẩn hoặc tia nước bắn.
Thiết kế tối ưu: Núm vặn ngắn, thao tác xoay 90° linh hoạt, dễ dàng lắp đặt trên panel với kích thước lỗ D22/D25.
Tiêu chuẩn quốc tế: Đạt các chứng nhận khắt khe như CCC, CE, cUL, TÜV.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	A22NW-2BM-TWA-G102-YA
Loại	Có đèn LED (Màu vàng)
Nguồn nuôi đèn	6VAC, 6VDC
Số vị trí	2 vị trí (Xoay 90°)
Kiểu vận hành	Tự giữ
Cấu hình tiếp điểm	1NO + 1NC
Kiểu tay gạt	Núm vặn ngắn
Kích thước lắp	D22, D25 (Lỗ lắp D22.3, D25.5)
Công suất tiếp điểm	6A tại 240VAC, 8A tại 24VDC
Chất liệu vỏ/bezel	Nhựa cao cấp / Plastic đen
Cấp bảo vệ	IP66
Nhiệt độ hoạt động	-25...70°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng sản phẩm

An toàn tuyệt đối: Tiếp điểm 1NO+1NC cho phép thiết lập cả mạch điều khiển và mạch an toàn/báo lỗi đồng thời.
Nhận diện nhanh: Đèn LED vàng giúp kỹ thuật viên nhận biết trạng thái thiết bị từ xa, giảm thời gian kiểm tra.
Tiết kiệm chi phí bảo trì: Với tuổi thọ lên đến 500,000 lần đóng ngắt, doanh nghiệp giảm thiểu tần suất thay thế linh kiện.
Lắp đặt dễ dàng: Thiết kế khối tiếp điểm có thể tháo rời (Removable contact block) giúp việc đấu nối và thay thế cực kỳ nhanh chóng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Khoan lỗ trên panel theo kích thước D22.3mm hoặc D25.5mm tùy theo yêu cầu kỹ thuật.
Bước 2: Lắp phần thân công tắc xoay vào lỗ khoan, vặn chặt đai ốc cố định từ phía sau panel.
Bước 3: Gắn các khối tiếp điểm (1NO + 1NC) vào phía sau thân công tắc cho đến khi khớp.
Bước 4: Đấu nối dây nguồn cho đèn LED (6VAC/6VDC) và dây tín hiệu cho các tiếp điểm vào terminal bắt vít.
Bước 5: Kiểm tra lại kết nối, xoay núm vặn để thử nghiệm trạng thái đóng/ngắt và đèn báo.

Sản phẩm liên quan (isRelatedTo)

Nếu bạn cần các cấu hình khác, hãy tham khảo:

A22NW-2BM-TYA-G102-YA
A22NW-2BM-TWA-G102-YD
A22NW-2BM-TWA-G002-YA
A22NW-2BM-TWA-G100-YA

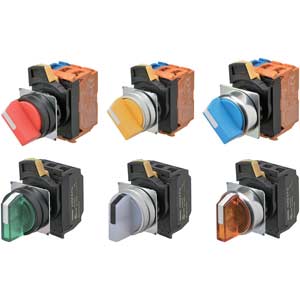

A22NW-2BL-TWA-G102-YA
A22NW-2BM-TWA-G101-YA
A22NW-2BM-TWA-G202-YA
A22NW-2BM-TWA-G102-YB

Ứng dụng thực tế (Application)

Công tắc Omron A22NW-2BM-TWA-G102-YA được ứng dụng rộng rãi trong:

Tủ điện điều khiển công nghiệp: Sử dụng làm công tắc chọn chế độ (Auto/Manual).
Máy móc sản xuất: Điều khiển bật/tắt các cụm máy hoặc chuyển đổi quy trình vận hành.
Hệ thống HVAC: Điều khiển chế độ quạt, máy lạnh trong các tòa nhà.
Thiết bị tự động hóa: Tích hợp vào các bảng điều khiển PLC để gửi tín hiệu điều khiển.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này là công tắc nhấn hay công tắc xoay?
Đây là công tắc xoay (Selector Switch) với núm vặn ngắn, có 2 vị trí hoạt động.

2. Ý nghĩa của 1NO+1NC là gì?
Nghĩa là sản phẩm có 1 tiếp điểm thường mở (Normally Open) và 1 tiếp điểm thường đóng (Normally Closed), cho phép điều khiển song song hai mạch điện.

3. Đèn LED của sản phẩm dùng nguồn bao nhiêu?
Đèn LED màu vàng của model này sử dụng nguồn 6VAC hoặc 6VDC.

4. Sản phẩm có chống nước không?
Có, sản phẩm đạt chuẩn IP66, chống bụi hoàn toàn và chống lại các tia nước mạnh.

5. "Tự giữ" nghĩa là gì?
Khi bạn xoay núm vặn sang vị trí mới, nó sẽ giữ nguyên vị trí đó cho đến khi bạn xoay ngược lại, không tự động nảy về.

6. Kích thước lỗ lắp đặt là bao nhiêu?
Sản phẩm hỗ trợ lắp đặt cho lỗ đường kính D22.3mm và D25.5mm.

7. Tuổi thọ của công tắc này là bao lâu?
Tuổi thọ cơ khí và điện đạt khoảng 500,000 lần vận hành.

8. Tôi có thể thay thế khối tiếp điểm không?
Có, sản phẩm sử dụng Removable contact block nên bạn có thể dễ dàng tháo rời và thay thế.

9. Màu sắc của núm vặn và đèn là gì?
Núm vặn màu trắng, đèn báo màu vàng.

10. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Khi mua hàng tại AUT VN, quý khách sẽ được cung cấp đầy đủ CO/CQ cho sản phẩm chính hãng Omron.
