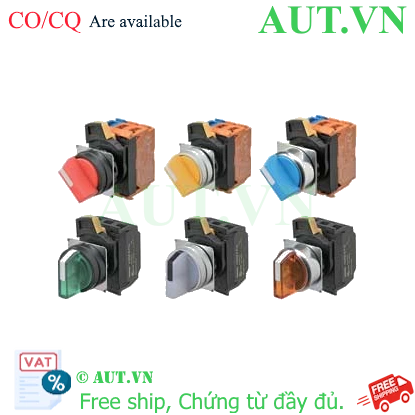

Công tắc xoay Omron A22NW-2BM-TYA-G102-YA - Tự giữ, Đèn Vàng, 1NO+1NC

  • Loại vận hành: Tự giữ (Maintained), 2 vị trí
  • Tiếp điểm: 1NO + 1NC
  • Đèn báo: LED màu Vàng (6VAC/6VDC)
  • Đặc điểm: Núm vặn ngắn, tiêu chuẩn bảo vệ IP66
  • Kích thước lắp đặt: D22, D25
nhà chế tạo: Omron
SKU: A22NW-2BM-TYA-G102-YA
Tải xuống mẫu
Giá cũ: 371.550 ₫
297.240 ₫

Giới thiệu về Công tắc xoay Omron A22NW-2BM-TYA-G102-YA

Công tắc xoay Omron A22NW-2BM-TYA-G102-YA là thiết bị điều khiển công nghiệp cao cấp thuộc dòng A22N của Omron. Với thiết kế bền bỉ, khả năng vận hành chính xác và tích hợp đèn LED báo trạng thái, sản phẩm này là lựa chọn tối ưu cho các hệ thống tủ điện điều khiển, máy móc sản xuất yêu cầu độ tin cậy cao. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo đầy đủ CO/CQ và tiêu chuẩn kỹ thuật khắt khe nhất.

Điểm nổi bật của sản phẩm

  • Độ bền vượt trội: Tuổi thọ cơ khí và điện lên đến 500,000 lần vận hành.
  • Tiêu chuẩn IP66: Chống bụi và chống tia nước mạnh, phù hợp cho môi trường công nghiệp khắc nghiệt.
  • Vận hành an toàn: Cơ chế tự giữ (maintained) giúp duy trì trạng thái điều khiển mà không cần giữ tay.
  • Hiển thị rõ ràng: Đèn LED màu vàng nguồn 6V giúp người vận hành dễ dàng nhận biết trạng thái thiết bị.
  • Lắp đặt linh hoạt: Tương thích với lỗ khoan D22 và D25 phổ biến trên các panel điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
ModelA22NW-2BM-TYA-G102-YA
Hãng sản xuấtOmron
Loại vận hànhTự giữ (Maintained) - 2 vị trí
Cấu hình tiếp điểm1NO + 1NC
Điện áp đèn LED6VAC / 6VDC
Màu đèn / Màu vận hànhVàng
Kiểu tay gạtNúm vặn ngắn
Kích thước lỗ lắpD22.3, D25.5 mm
Công suất tiếp điểm6A at 240VAC, 8A at 24VDC
Cấp bảo vệIP66
Tiêu chuẩnCCC, CE, cUL, TÜV
Nhiệt độ hoạt động-25...70°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng sản phẩm

  • Tăng cường an toàn: Việc sử dụng tiếp điểm 1NO+1NC cho phép thiết kế các mạch khóa an toàn, ngăn chặn vận hành sai.
  • Giảm chi phí bảo trì: Với tuổi thọ 500,000 lần tác động, doanh nghiệp giảm thiểu thời gian dừng máy để thay thế linh kiện.
  • Nhận diện nhanh: Đèn LED vàng giúp kỹ thuật viên xác định trạng thái máy từ xa một cách chính xác.
  • Lắp đặt nhanh chóng: Thiết kế khối tiếp điểm có thể tháo rời (Removable contact block) giúp việc đấu nối và thay thế cực kỳ dễ dàng.

Hướng dẫn lắp đặt và sử dụng (How-to)

  1. Bước 1: Xác định vị trí lắp đặt trên panel, tiến hành khoan lỗ với đường kính D22 hoặc D25 tùy theo nhu cầu.
  2. Bước 2: Đưa thân công tắc qua lỗ khoan, đảm bảo gioăng cao su nằm sát bề mặt panel để đảm bảo tiêu chuẩn IP66.
  3. Bước 3: Siết chặt đai ốc cố định từ phía sau panel để giữ công tắc chắc chắn.
  4. Bước 4: Đấu nối dây dẫn vào các cực vít của khối tiếp điểm (1NO và 1NC) và cực cấp nguồn cho đèn LED (6V).
  5. Bước 5: Kiểm tra vận hành bằng cách xoay núm vặn và xác nhận đèn LED sáng đúng trạng thái.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Công tắc xoay Omron A22NW-2BM-TYA-G102-YA được ứng dụng rộng rãi trong:

  • Hệ thống điều khiển máy CNC: Lựa chọn chế độ vận hành (Auto/Manual).
  • Tủ điện phân phối công nghiệp: Bật/Tắt các cụm thiết bị ngoại vi.
  • Hệ thống HVAC: Điều khiển chế độ quạt hoặc điều hòa không khí.
  • Dây chuyền đóng gói: Chuyển đổi trạng thái chạy/dừng của băng tải.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm A22NW-2BM-TYA-G102-YA là công tắc nút nhấn hay công tắc xoay?
Đây là công tắc xoay (selector switch) với 2 vị trí vận hành và núm vặn ngắn.

2. "Tự giữ" (Maintained) nghĩa là gì?
Khi bạn xoay công tắc sang một vị trí, nó sẽ giữ nguyên vị trí đó cho đến khi bạn xoay ngược trở lại.

3. Điện áp 6VAC/6VDC là dành cho bộ phận nào?
Điện áp này dùng để cấp nguồn cho đèn LED báo hiệu màu vàng trên mặt công tắc.

4. Tiếp điểm 1NO+1NC hoạt động như thế nào?
1NO (Thường Mở) sẽ đóng lại khi tác động, và 1NC (Thường Đóng) sẽ mở ra khi tác động.

5. Công tắc này có chống nước không?
Có, sản phẩm đạt tiêu chuẩn IP66, chống bụi hoàn toàn và chống tia nước mạnh.

6. Tôi có thể thay đổi khối tiếp điểm không?
Có, sản phẩm có tính năng Removable contact block, cho phép tháo rời để thay thế hoặc nâng cấp.

7. Kích thước lỗ khoan chuẩn để lắp sản phẩm này là bao nhiêu?
Bạn có thể sử dụng lỗ khoan đường kính 22.3mm hoặc 25.5mm.

8. Sản phẩm này có bảo hành không?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron thông qua AUT VN.

9. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ cho mọi sản phẩm Omron chính hãng.

10. Sự khác biệt giữa núm vặn ngắn và núm vặn dài là gì?
Núm vặn ngắn (Short knob) giúp giảm diện tích nhô ra, hạn chế va chạm vô ý trong môi trường làm việc chật hẹp.
