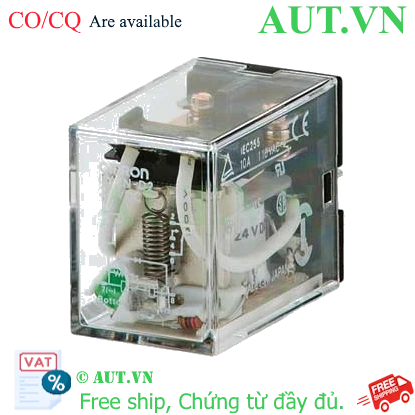

Giới thiệu Rơ le trung gian Omron LY2N DC24 chính hãng
Rơ le trung gian Omron LY2N DC24 là dòng rơ le công suất (Bi-power Relay) cao cấp từ thương hiệu Omron danh tiếng của Nhật Bản. Được thiết kế chuyên dụng để đóng cắt các tải trung bình trong các hệ thống điều khiển công nghiệp, sản phẩm đảm bảo sự vận hành ổn định, chính xác và cực kỳ bền bỉ. Với sự kết hợp giữa hiệu suất mạnh mẽ và thiết kế thông minh, đây là linh kiện không thể thiếu trong các tủ điện tự động hóa hiện đại.
Điểm nổi bật của sản phẩm
- Khả năng chịu tải lớn: Dòng điện định mức lên đến 10A, cho phép điều khiển đa dạng các thiết bị ngoại vi.
- Giám sát thông minh: Tích hợp đèn LED ngay trên thân rơ le giúp kỹ thuật viên dễ dàng kiểm tra trạng thái đóng/ngắt, rút ngắn thời gian xử lý sự cố.
- Tiếp điểm độ bền cao: Sử dụng hợp kim bạc (Ag alloy) giúp tăng khả năng dẫn điện và chống mài mòn trong quá trình đóng cắt liên tục.
- Kết nối ổn định: Thiết kế 8 chân dẹt (Plug-in) giúp việc lắp đặt vào đế cắm trở nên nhanh chóng và chắc chắn, giảm thiểu rung động.
Lợi ích khi lựa chọn Omron LY2N DC24 tại AUT VN
Khi sử dụng rơ le trung gian 8 chân Omron, bạn đang đầu tư vào sự an toàn cho hệ thống. Sản phẩm giúp hạn chế tối đa rủi ro chập cháy nhờ tiêu chuẩn kỹ thuật khắt khe từ Nhật Bản. Đặc biệt, việc dễ dàng thay thế qua đế cắm giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì và thời gian dừng máy (downtime).
Thông số kỹ thuật chi tiết
| Đặc tính kỹ thuật |
Thông số chi tiết |
| Điện áp cuộn hút (Coil Voltage) |
24 VDC |
| Dòng điện cuộn hút (Coil Current) |
36.9 mA |
| Cấu trúc tiếp điểm (Contact Form) |
DPDT (2 Form C) |
| Tải định mức (Thuần trở) |
10 A tại 110 VAC / 24 VDC |
| Tải định mức (Cảm kháng) |
7.5 A (110 VAC) / 5 A (24 VDC) |
| Vật liệu tiếp điểm |
Hợp kim bạc (Ag alloy) |
| Thời gian tác động (Operating Time) |
≤ 25 ms |
| Kiểu kết nối |
Cắm đế (Plug-in) |
Ứng dụng và sản phẩm đi kèm
Sản phẩm Omron LY2N DC24 thường được ứng dụng trong các hệ thống điều khiển PLC, máy đóng gói, băng tải và các tủ điện công nghiệp. Để lắp đặt hoàn chỉnh, bạn nên sử dụng cùng các thiết bị sau:
- Đế rơ le (Socket): Model PTF08A hoặc PTF08A-E (lắp trên thanh ray DIN).
- Bộ điều khiển PLC: Làm trung gian giữa ngõ ra PLC và tải thực tế.
- Cảm biến công nghiệp: Bảo vệ và khuếch đại tín hiệu từ cảm biến.
Hướng dẫn lắp đặt và sử dụng
- Cắm rơ le vào đế cắm (Socket) PTF08A một cách dứt khoát để đảm bảo các chân tiếp xúc tốt nhất.
- Đấu nối dây theo sơ đồ in trên thân rơ le (Lưu ý: Chân 7-8 dành cho nguồn cuộn dây 24VDC).
- Cấp nguồn 24VDC đúng cực tính (Dương/Âm) để đèn LED chỉ thị hoạt động.
- Kiểm tra các tiếp điểm thường đóng (NC) và thường mở (NO) bằng đồng hồ vạn năng trước khi cấp tải.
Nguồn tham khảo nội dung: Omron Industrial Automation
