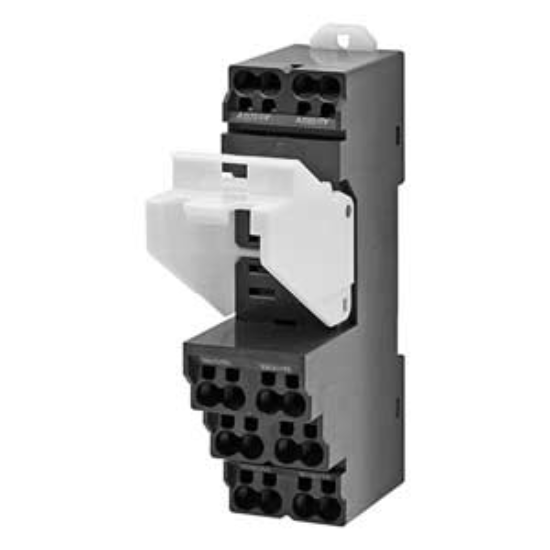

Đế Rơ Le Omron PTF-08-PU-L 8 Chân | Push-In, Chống Rung, Lắp Ray DIN

Công nghệ Push-in siêu tốc: Đấu nối dây không cần dụng cụ, giúp tiết kiệm 60% thời gian lắp đặt tủ điện.
Chống rung tuyệt đối: Cơ chế kẹp lò xo thông minh duy trì áp lực tiếp xúc, loại bỏ rủi ro lỏng dây do rung động cơ khí.
Tương thích hoàn hảo: Thiết kế chuyên dụng cho dòng rơ le trung gian Omron 8 chân (Series LY2).
Lắp đặt chuẩn công nghiệp: Tương thích thanh ray DIN 35mm, tối ưu không gian và tăng tính chuyên nghiệp cho hệ thống.

nhà chế tạo: Omron

SKU: PTF-08-PU-L

Tải xuống mẫu

Giá cũ: 290.250 ₫

Giá bán: 232.200 ₫

Số lượng:

Giới thiệu về Đế Rơ Le Omron PTF-08-PU-L

Trong các hệ thống tủ điện công nghiệp hiện đại, việc đấu nối dây dẫn bằng vít truyền thống thường gặp hai vấn đề lớn: tốn thời gian thi công và dễ bị lỏng mối nối do rung động cơ khí theo thời gian. Đế rơ le Omron PTF-08-PU-L chính là giải pháp đột phá nhằm giải quyết triệt để các thách thức này.

Sản phẩm sở hữu công nghệ kết nối nhấn nhanh (Push-in) tiên tiến, giúp quá trình thi công trở nên nhanh chóng, chính xác và bền bỉ hơn bao giờ hết. Được phân phối chính hãng bởi AUT VN, sản phẩm đảm bảo đầy đủ các tiêu chuẩn kỹ thuật khắt khe của Omron Japan, đi kèm chứng chỉ CO/CQ, mang lại sự an tâm tuyệt đối cho các kỹ sư điện và đơn vị lắp đặt tủ bảng điện.

Điểm nổi bật của Omron PTF-08-PU-L

Đột phá kết nối Push-in: Loại bỏ hoàn toàn nhu cầu sử dụng tua vít. Chỉ cần tuốt dây và nhấn vào lỗ cắm, cơ chế kẹp lò xo sẽ tự động cố định dây dẫn, giúp tốc độ thi công tăng gấp 3 lần.
Khả năng chống rung vượt trội: Khác với kết nối bắt vít dễ bị nới lỏng, công nghệ lò xo của Push-in duy trì lực ép liên tục, cực kỳ lý tưởng cho môi trường máy móc rung lắc mạnh.
Thiết kế tối ưu không gian: Kích thước nhỏ gọn, hỗ trợ lắp đặt trên thanh ray DIN 35mm, giúp việc sắp xếp linh kiện trong tủ điện trở nên khoa học.
Tiêu chuẩn an toàn toàn cầu: Đạt các chứng nhận UL, CSA, TUV, đảm bảo an toàn điện cao nhất trong mọi môi trường vận hành khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Model	PTF-08-PU-L
Số chân cắm	8 chân (Dạng chân dẹt)
Dòng điện định mức	10A
Điện áp định mức	250V AC
Phương thức kết nối	Push-in (Kết nối nhấn nhanh không dùng vít)
Nhiệt độ vận hành	-40°C đến 70°C
Tiêu chuẩn an toàn	UL, CSA, TUV
Kiểu lắp đặt	Thanh ray DIN 35mm

Nguồn tham khảo thông số: Omron Global Official

Lợi ích khi sử dụng Đế Rơ Le Push-in Omron

Tối ưu chi phí dự án: Giảm đáng kể thời gian thi công và nhân công, giúp đẩy nhanh tiến độ bàn giao tủ điện.
Độ tin cậy vận hành cực cao: Hạn chế tối đa lỗi tiếp xúc kém hoặc tuột dây, giúp giảm thiểu rủi ro dừng máy (downtime) ngoài ý muốn.
Bảo trì và thay thế siêu tốc: Khi cần thay rơ le, bạn có thể rút rơ le ra khỏi đế cực kỳ nhanh chóng mà không cần tháo dỡ hệ thống dây dẫn phức tạp.
An toàn điện tuyệt đối: Loại bỏ nguy cơ phát sinh hồ quang điện do mối nối vít không chặt, bảo vệ thiết bị và con người.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: An toàn điện: Luôn ngắt nguồn điện tổng trước khi thực hiện bất kỳ thao tác nào trên tủ điện.
Bước 2: Lắp đặt đế: Đặt đế PTF-08-PU-L lên thanh ray DIN 35mm và nhấn nhẹ cho đến khi nghe tiếng "tách" để khóa chặt.
Bước 3: Chuẩn bị dây: Sử dụng kìm tuốt dây chuyên dụng để tuốt vỏ dây điện với chiều dài chuẩn từ 10mm - 12mm.
Bước 4: Kết nối nhanh: Nhấn trực tiếp đầu dây dẫn vào lỗ cắm Push-in. Cơ chế lò xo sẽ tự động kẹp chặt dây dẫn.
Bước 5: Hoàn thiện: Cắm rơ le tương thích vào đế, kiểm tra sơ đồ đấu nối và cấp nguồn để kiểm tra vận hành.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo tính tương thích hoàn toàn về kỹ thuật, đế PTF-08-PU-L nên được kết hợp với các dòng rơ le trung gian chính hãng Omron sau:

Rơ le Omron LY2-CR (8 chân)
Rơ le Omron LY2N-CR
Rơ le Omron LY2-CR-D2

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp:

Tủ điều khiển PLC: Làm cầu nối tín hiệu trung gian trong các dây chuyền sản xuất linh kiện, ô tô.
Hệ thống HVAC: Điều khiển các thiết bị thông gió, điều hòa công suất lớn trong tòa nhà.
Máy CNC & Máy công nghiệp nặng: Hoạt động bền bỉ trong môi trường có độ rung cơ khí cao.
Hệ thống quản lý điện: Sử dụng trong các trạm phân phối điện, nhà máy thực phẩm và dược phẩm.

Câu hỏi thường gặp (FAQ)

Q: Làm sao để tháo dây ra khỏi đế PTF-08-PU-L?
A: Bạn chỉ cần dùng một tua vít nhỏ nhấn vào nút giải phóng (release button) màu cam/trắng trên mỗi chân cắm và rút dây ra một cách nhẹ nhàng.
Q: Công nghệ Push-in có an toàn hơn bắt vít không?
A: Có. Vít có thể bị nới lỏng do rung động, trong khi kẹp lò xo của Push-in duy trì áp lực tiếp xúc cố định, đảm bảo an toàn lâu dài.
Q: Tôi có thể dùng đế này cho rơ le hãng khác không?
A: Sản phẩm được tối ưu cho dòng LY2 của Omron. Để đảm bảo an toàn và tính tương thích 100%, AUT VN khuyên dùng đúng hệ sinh thái Omron.
Q: Đế này có chịu được môi trường nóng ẩm không?
A: Có, sản phẩm chịu được nhiệt độ từ -40°C đến 70°C và được làm từ vật liệu chống cháy cao cấp.
Q: AUT VN có cung cấp chứng chỉ CO/CQ không?
A: Có, tất cả sản phẩm tại AUT VN đều đi kèm đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng.
Q: Nên dùng dây điện tiết diện bao nhiêu?
A: Bạn nên tuốt vỏ dây từ 10-12mm để đạt hiệu quả kẹp tốt nhất theo tiêu chuẩn hãng.
Q: Việc lắp đặt Push-in tiết kiệm bao nhiêu thời gian?
A: Thực tế cho thấy thời gian thi công giảm tới 60% so với phương pháp bắt vít truyền thống.
Q: Đế có khả năng chống cháy không?
A: Có, vật liệu nhựa của đế đạt tiêu chuẩn chống cháy lan theo chuẩn UL và TUV.
Q: Có thể lắp nhiều đế sát nhau không?
A: Hoàn toàn được, thiết kế cho phép lắp đặt san sát trên thanh ray DIN giúp tối ưu diện tích tủ điện.
Q: Sự khác biệt lớn nhất so với đế vít là gì?
A: Đó là tốc độ đấu nối cực nhanh và khả năng chống rung tuyệt đối giúp hệ thống ổn định hơn.
