Rơ le trung gian Omron LY2ZN DC12 - 12VDC, 8 chân DPDT, Tiếp điểm Bifurcated

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100% tại AUT VN
Điện áp cuộn dây: 12VDC (Tích hợp đèn LED chỉ thị trạng thái trực quan)
Cấu hình tiếp điểm: 8 chân, DPDT (2 Form C), dòng định mức 5A siêu ổn định
Công nghệ vượt trội: Tiếp điểm phân nhánh (Bifurcated) chống đánh lửa, tăng tuổi thọ
Thiết kế bảo vệ: Vỏ đóng kín (Closed type) kháng bụi và độ ẩm công nghiệp

nhà chế tạo: Omron

SKU: LY2ZN DC12

Tải xuống mẫu

Giá cũ: 422.700 ₫

Giá bán: 338.160 ₫

Giới thiệu Rơ le trung gian Omron LY2ZN DC12 chính hãng

Rơ le trung gian Omron LY2ZN DC12 là giải pháp đóng ngắt điện cao cấp thuộc dòng Bi-power của Omron Nhật Bản. Sản phẩm được thiết kế chuyên dụng để tối ưu hóa khả năng cách ly và bảo vệ các hệ thống điều khiển nhạy cảm như PLC, vi xử lý trong các tủ điện tự động hóa hiện đại.

Với điện áp điều khiển 12VDC, Omron LY2ZN DC12 không chỉ là một linh kiện đóng cắt thông thường mà còn là thiết bị giám sát thông minh nhờ tích hợp đèn LED hiển thị trạng thái, giúp kỹ thuật viên kiểm soát hệ thống một cách nhanh chóng và chính xác nhất.

Điểm nổi bật vượt trội của Omron LY2ZN DC12

Công nghệ tiếp điểm Bifurcated (Phân nhánh): Đây là điểm ăn tiền nhất của sản phẩm. Cấu trúc tiếp điểm kép giúp tăng diện tích tiếp xúc, giảm điện trở và triệt tiêu hoàn toàn hiện tượng đánh lửa (arc), giúp rơ le hoạt động bền bỉ hơn gấp nhiều lần so với loại thông thường.
Giám sát trạng thái qua đèn LED: Tích hợp đèn LED ngay trên thân giúp nhận biết tức thì rơ le đang đóng hay ngắt, cực kỳ hữu ích trong việc chẩn đoán lỗi nhanh tại hiện trường.
Thiết kế vỏ đóng kín (Closed Type): Khả năng bảo vệ tối ưu trước bụi bẩn, hơi ẩm và các tác nhân gây ăn mòn, đảm bảo hiệu suất vận hành ổn định trong môi trường nhà máy khắc nghiệt.
Độ tin cậy chuẩn Nhật Bản: Đảm bảo khả năng đóng ngắt hàng triệu lần với độ chính xác cực cao, hạn chế tối đa tình trạng dính tiếp điểm.

Bảng thông số kỹ thuật chi tiết

Thông Số Kỹ Thuật Rơ Le Omron LY2ZN DC12
Điện áp cuộn dây (Coil Voltage)	12 VDC
Dòng điện cuộn dây (Coil Current)	75 mA
Điện trở cuộn dây (Coil Resistance)	160 Ω
Kiểu tiếp điểm (Contact Form)	DPDT (2 Form C) - 2 cặp tiếp điểm chuyển đổi
Vật liệu tiếp điểm	Bạc (Ag) - Thiết kế phân nhánh (Bifurcated)

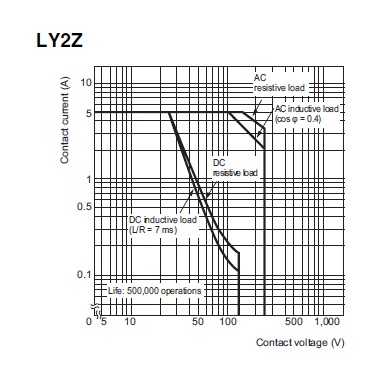

Dòng tải định mức (Tải thuần trở)	110 VAC: 5A \| 24 VDC: 5A
Dòng tải định mức (Tải cảm)	110 VAC: 4A \| 24 VDC: 4A
Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
Chỉ thị hoạt động	Đèn LED (Operating Indicator)
Cấu trúc chân cắm	8 chân (Plug-in terminal)
Loại bảo vệ	Vỏ đóng kín (Closed type)

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Rơ le trung gian Omron LY2ZN DC12

Tối ưu chi phí bảo trì: Nhờ tiếp điểm Bifurcated chống dính, bạn sẽ giảm thiểu đáng kể tần suất phải thay thế linh kiện.
Giảm thiểu Downtime: Đèn LED giúp việc kiểm tra lỗi diễn ra trong vài giây, giúp hệ thống sản xuất nhanh chóng quay lại hoạt động.
An toàn tuyệt đối: Cách ly hoàn toàn mạch điều khiển điện áp thấp (12VDC) khỏi mạch động lực công suất lớn, bảo vệ các thiết bị đắt tiền như PLC.
Lắp đặt linh hoạt: Thiết kế chân cắm giúp việc thay thế cực kỳ đơn giản, không cần đấu nối phức tạp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Kiểm tra nguồn: Sử dụng đồng hồ vạn năng đảm bảo nguồn cấp cho cuộn dây là 12VDC ổn định.
Bước 2 - Lắp đặt đế: Gắn rơ le vào đế chuyên dụng như PYF08A và cố định trên thanh ray DIN-rail.
Bước 3 - Đấu nối cuộn dây: Kết nối nguồn 12VDC vào 2 chân cuộn dây. Kiểm tra đèn LED trên thân rơ le có sáng hay không.
Bước 4 - Kết nối tải: Đấu nối các chân tiếp điểm COM, NO hoặc NC vào mạch tải tương ứng.
Bước 5 - Kiểm tra vận hành: Vận hành thử nghiệm để đảm bảo rơ le đóng ngắt nhịp nhàng và không có hiện tượng rung hoặc tiếng kêu lạ.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để hệ thống đạt độ bền cao nhất, AUT VN khuyến nghị kết hợp với:

Đế rơ le Omron PYF08A: Giúp kết nối chắc chắn và dễ dàng thay thế khi cần.
Bộ nguồn DC 12V công nghiệp: Đảm bảo dòng điện cấp cho cuộn dây luôn ổn định.
Thiết bị điều khiển: PLC, bộ điều khiển nhiệt độ, hoặc các module relay điều khiển.

Ứng dụng thực tế (PropertyValue)

Tự động hóa công nghiệp: Điều khiển van điện từ (Solenoid), motor nhỏ, rơ le khởi động từ.
Hệ thống Smart Home: Điều khiển chiếu sáng, rèm cửa, an ninh sử dụng nguồn 12VDC.
Thiết bị điện tử & Ô tô: Ứng dụng trong các mạch điều khiển phụ kiện điện tử dùng điện 12V.
Tủ điện điều khiển: Làm rơ le trung gian cách ly tín hiệu trong các tủ điện điều khiển máy móc.

Câu hỏi thường gặp (FAQ)

1. Rơ le LY2ZN DC12 khác gì so với dòng LY2N thông thường?

Dòng LY2ZN có tích hợp đèn LED hiển thị trạng thái, giúp việc kiểm tra mạch trở nên dễ dàng hơn nhiều so với dòng LY2N không có LED.

2. Tôi có thể dùng nguồn 24VDC cho rơ le này được không?

Không. Bạn phải sử dụng đúng nguồn 12VDC. Sử dụng sai điện áp sẽ làm cháy cuộn dây ngay lập tức.

3. Tiếp điểm Bifurcated là gì và tại sao nó quan trọng?

Đó là tiếp điểm phân nhánh (kép). Nó giúp tăng diện tích tiếp xúc và giảm thiểu tia lửa điện, giúp rơ le bền hơn và tín hiệu ổn định hơn.

4. Dòng tải tối đa mà rơ le này chịu được là bao nhiêu?

Với tải thuần trở, rơ le chịu được 5A. Với tải cảm (như motor), bạn nên dùng ở mức dưới 4A để đảm bảo tuổi thọ.

5. Ký hiệu DPDT có ý nghĩa gì?

DPDT có nghĩa là rơ le có 2 cặp tiếp điểm độc lập, cho phép bạn điều khiển 2 mạch điện riêng biệt cùng lúc.

6. Rơ le này có thể điều khiển thiết bị 220VAC không?

Có. Tuy cuộn dây dùng 12VDC, nhưng tiếp điểm có thể chịu tải lên đến 250VAC.

7. Làm sao để phân biệt hàng chính hãng tại AUT VN?

Sản phẩm tại AUT VN luôn có bao bì Omron chuẩn, tem nhãn rõ ràng và có đầy đủ chứng chỉ CO/CQ khi yêu cầu.

8. Nên sử dụng đế rơ le nào để lắp đặt chuẩn nhất?

Để đạt độ bền và tính thẩm mỹ cao nhất, bạn nên sử dụng đế 8 chân PYF08A.

9. Thời gian phản hồi của rơ le là bao lâu?

Rơ le có thời gian tác động cực nhanh (khoảng 10-20ms), phù hợp cho các ứng dụng cần tốc độ cao.

10. Sản phẩm có được bảo hành không?

Có, tất cả sản phẩm Omron tại AUT VN đều được bảo hành theo tiêu chuẩn nhà sản xuất.

11. Rơ le này có chịu được môi trường ẩm ướt không?

Với thiết kế vỏ đóng kín (Closed type), sản phẩm có khả năng kháng ẩm khá tốt, phù hợp môi trường công nghiệp.

12. AUT VN có giao hàng toàn quốc không?

Có, chúng tôi hỗ trợ giao hàng nhanh toàn quốc với chính sách chiết khấu hấp dẫn cho đại lý.
