3PDT nghĩa là rơ le có 3 cặp tiếp điểm độc lập, cho phép đóng/ngắt 3 mạch điện cùng lúc.

Rơ le Omron LY3N AC100/110 - 3PDT, 10A, Tích hợp đèn LED chỉ báo

**Loại sản phẩm:** Rơ le công suất (Bi-power Relay) cao cấp
**Cấu hình tiếp điểm:** 3PDT (3 cặp tiếp điểm độc lập)
**Dòng điện định mức:** 10A (tải điện trở)
**Điện áp cuộn dây:** 100V - 110VAC
**Tính năng nổi bật:** Tích hợp đèn LED báo trạng thái hoạt động
**Kiểu chân:** 11 chân, dạng cắm (Plug-in) tiện lợi

nhà chế tạo: Omron

SKU: LY3N AC100/110

Tải xuống mẫu

Giá cũ: 345.750 ₫

Giá bán: 276.600 ₫

Giới thiệu Rơ le Omron LY3N AC100/110 chính hãng

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát dòng điện một cách chính xác và tin cậy là yếu tố sống còn. Rơ le Omron LY3N AC100/110 là dòng rơ le công suất (Bi-power Relay) thế hệ mới, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về độ bền và hiệu suất. Với cấu hình 3PDT, sản phẩm cho phép bạn điều khiển đồng thời 3 mạch điện độc lập, cực kỳ hữu ích trong các tủ điện điều khiển phức tạp.

Điểm nổi bật của sản phẩm

**Khả năng chuyển mạch mạnh mẽ:** Với dòng tải lên đến 10A, LY3N dễ dàng xử lý các tải công nghiệp phổ biến.
**Giám sát thông minh:** Tích hợp đèn LED giúp kỹ thuật viên dễ dàng nhận biết trạng thái đóng/ngắt của cuộn dây ngay lập tức, giảm thiểu thời gian tìm lỗi.
**Độ bền vượt trội:** Tiếp điểm làm từ hợp kim Bạc (Ag alloy) giúp hạn chế tình trạng mòn và oxy hóa, tăng tuổi thọ vận hành.
**Thiết kế tối ưu:** Kiểu chân cắm (Plug-in) giúp việc thay thế và bảo trì trở nên nhanh chóng mà không cần hàn mạch.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron LY3N
Định mức cuộn dây (Coil ratings)	100 VAC 50 Hz (14.1 mA) \| 100 VAC 60 Hz (12.4 mA) \| 110 VAC 50 Hz (16 mA) \| 110 VAC 60 Hz (13.7 mA)
Đèn chỉ báo hoạt động	Có tích hợp đèn LED
Kiểu tiếp điểm (Contact form)	3PDT (3 cặp tiếp điểm)
Vật liệu tiếp điểm	Hợp kim Bạc (Ag alloy)

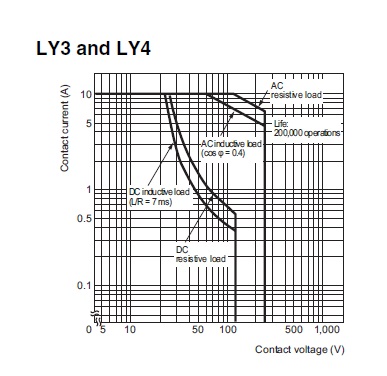

Tải định mức tiếp điểm	10A (Tải điện trở); 7.5A (Tải cảm 110VAC, cosφ=0.4); 10A (24VDC tải điện trở)
Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
Cấu trúc đầu nối	Chân cắm (Plug-in terminal)
Cấp bảo vệ	Dạng đóng kín (Closed type)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron LY3N tại AUT VN

**Tăng độ tin cậy hệ thống:** Hạn chế tối đa tình trạng dừng máy ngoài ý muốn do lỗi rơ le.
**Tiết kiệm chi phí bảo trì:** Nhờ đèn LED báo trạng thái và thiết kế cắm rút nhanh chóng.
**An toàn tuyệt đối:** Sản phẩm đạt chuẩn quốc tế, đảm bảo cách điện và chịu tải ổn định trong môi trường công nghiệp.

Hướng dẫn sử dụng (How-to)

**Bước 1:** Xác định chính xác điện áp nguồn điều khiển (Phải là 100V hoặc 110VAC).
**Bước 2:** Lắp đặt rơ le vào đế cắm (Socket) phù hợp (ví dụ: đế LY3).
**Bước 3:** Kết nối dây nguồn điều khiển vào hai chân cuộn dây theo sơ đồ chân 11 chân của Omron.
**Bước 4:** Kết nối tải điện vào các cặp tiếp điểm 3PDT theo sơ đồ mạch điện.
**Bước 5:** Cấp nguồn và kiểm tra đèn LED trên thân rơ le để xác nhận hoạt động.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp sử dụng cùng:

Đế cắm rơ le Omron LY3 (Socket LY3)
Nguồn điện AC 100V/110V ổn định
Thiết bị bảo vệ quá tải/chống sét cho tủ điện

Ứng dụng thực tế (Application)

Điều khiển động cơ trong các dây chuyền sản xuất.
Hệ thống điều khiển chiếu sáng công nghiệp tự động.
Sử dụng làm đầu ra (Output) cho các bộ lập trình PLC.
Điều khiển các thiết bị đóng cắt điện tử trong tủ điện điều khiển.

Câu hỏi thường gặp (FAQ)

1. Rơ le LY3N AC100/110 có dùng được cho nguồn 220V không?

Không. Bạn tuyệt đối không dùng nguồn 220V cho rơ le này vì sẽ làm cháy cuộn dây ngay lập tức. Hãy đảm bảo nguồn cấp đúng 100V hoặc 110VAC.

2. Đèn LED trên rơ le có tác dụng gì?

Đèn LED giúp bạn nhận biết trực quan rơ le có đang được cấp điện để hút hay không, giúp việc kiểm tra lỗi cực kỳ nhanh chóng.

3. 3PDT nghĩa là gì?

3PDT (Triple Pole Double Throw) nghĩa là rơ le có 3 cặp tiếp điểm độc lập, cho phép bạn đóng/ngắt 3 mạch điện khác nhau cùng một lúc.

4. Tại sao tôi nên chọn mua tại AUT VN?

AUT VN cam kết cung cấp rơ le Omron chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình và giá cả cạnh tranh nhất thị trường.

5. Rơ le này có cần đế cắm không?

Có, để đảm bảo an toàn và dễ dàng lắp đặt trên thanh ray, bạn nên sử dụng kèm với đế cắm (Socket) chuyên dụng cho dòng LY.

6. Dòng tải 10A có dùng được cho motor lớn không?

10A là dòng định mức cho tải điện trở. Với tải cảm (như motor), dòng tải hiệu dụng sẽ thấp hơn. Bạn nên kiểm tra công suất motor để chọn rơ le phù hợp.
