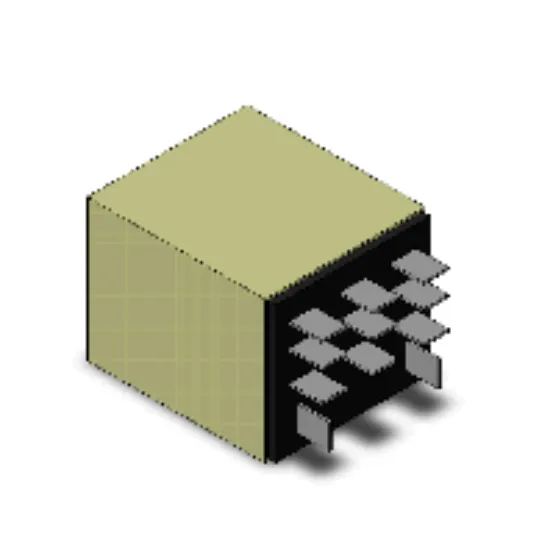

Rơ le Omron LY3N DC12 - Bi-power Relay 3PDT, 10A, 12VDC | AUT VN

Thương hiệu: Omron
Loại tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển mạch)
Dòng điện định mức: 10A (Tải trở)
Điện áp cuộn dây: 12VDC
Tính năng đặc biệt: Tích hợp đèn LED chỉ thị hoạt động
Cấu trúc chân: 11 chân cắm (Plug-in)
Chất liệu tiếp điểm: Hợp kim Bạc (Ag alloy)

nhà chế tạo: Omron

SKU: LY3N DC12

Tải xuống mẫu

Giá cũ: 460.350 ₫

Giá bán: 368.280 ₫

Giới thiệu Rơ le Omron LY3N DC12 - Giải pháp đóng ngắt tin cậy

Rơ le Omron LY3N DC12 là dòng Bi-power Relay cao cấp được thiết kế để mang lại sự ổn định tuyệt đối trong các hệ thống điều khiển công nghiệp và tự động hóa. Với cấu hình 3PDT (3 cặp tiếp điểm), sản phẩm cho phép điều khiển đồng thời nhiều mạch điện, giúp tối ưu hóa không gian và tăng tính linh hoạt cho hệ thống. Điểm vượt trội của dòng LY3N chính là tích hợp đèn LED chỉ thị, giúp kỹ thuật viên dễ dàng quan sát trạng thái hoạt động của rơ le ngay lập tức.

Điểm nổi bật của Omron LY3N DC12

Khả năng đóng ngắt mạnh mẽ: Dòng tải lên đến 10A, đáp ứng tốt các thiết bị công nghiệp.
Thiết kế Bi-power thông minh: Tích hợp đèn LED báo hiệu trạng thái cuộn dây, giảm thiểu thời gian kiểm tra lỗi.
Độ bền cực cao: Sử dụng tiếp điểm hợp kim Bạc (Ag alloy) giúp chống mài mòn và tăng tuổi thọ cơ học.
Lắp đặt linh hoạt: Thiết kế dạng chân cắm (Plug-in) giúp việc thay thế và bảo trì trở nên nhanh chóng.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật Omron LY3N DC12
Điện áp cuộn dây (Coil Voltage)	12 VDC
Dòng điện cuộn dây	112 mA
Điện trở cuộn dây	107 Ω
Loại tiếp điểm (Contact Form)	3PDT (3 cặp tiếp điểm)

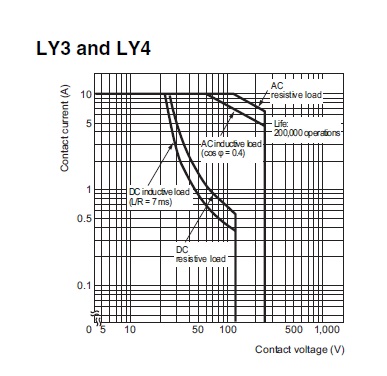

Dòng tải định mức (Resistive load)	10 A (tại 110 VAC hoặc 24 VDC)
Dòng tải cảm (Inductive load)	7.5 A (110 VAC) / 5 A (24 VDC)
Điện áp tiếp điểm tối đa	250 VAC / 125 VDC
Chất liệu tiếp điểm	Hợp kim Bạc (Ag alloy)
Chỉ thị hoạt động	Đèn LED tích hợp
Cấu trúc chân cắm	11 chân (Plug-in terminal)
Cấp bảo vệ	Dạng kín (Closed type cover)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron LY3N DC12 tại AUT VN

An toàn tối đa: Giúp tách biệt mạch điều khiển và mạch động lực, bảo vệ hệ thống khỏi sự cố quá tải.
Tiết kiệm chi phí: Tuổi thọ dài và độ tin cậy cao giúp giảm thiểu chi phí thay thế và thời gian dừng máy (downtime).
Dễ dàng giám sát: Đèn LED giúp phát hiện nhanh các lỗi liên quan đến nguồn cấp cuộn dây.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra nguồn điện: Đảm bảo nguồn cấp cho cuộn dây đúng điện áp 12VDC.
Lắp đặt vào đế (Socket): Cắm rơ le vào đế chuyên dụng (như Socket LY3) một cách chắc chắn để tránh lỏng chân.
Kết nối mạch điều khiển: Nối dây nguồn 12VDC vào hai chân cuộn dây. Khi có điện, đèn LED sẽ sáng.
Kết nối mạch tải: Kết nối thiết bị cần điều khiển qua 3 cặp tiếp điểm (Common, NO, NC) theo sơ đồ mạch điện.
Kiểm tra vận hành: Thử nghiệm đóng ngắt để đảm bảo các tiếp điểm hoạt động trơn tru.
