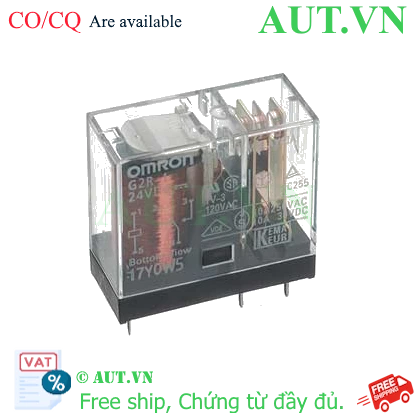

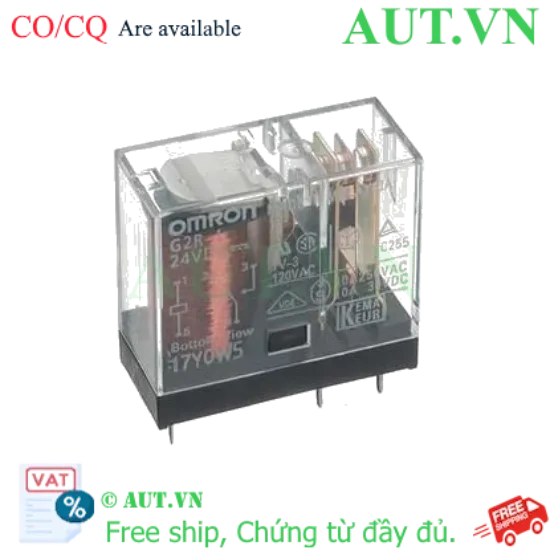

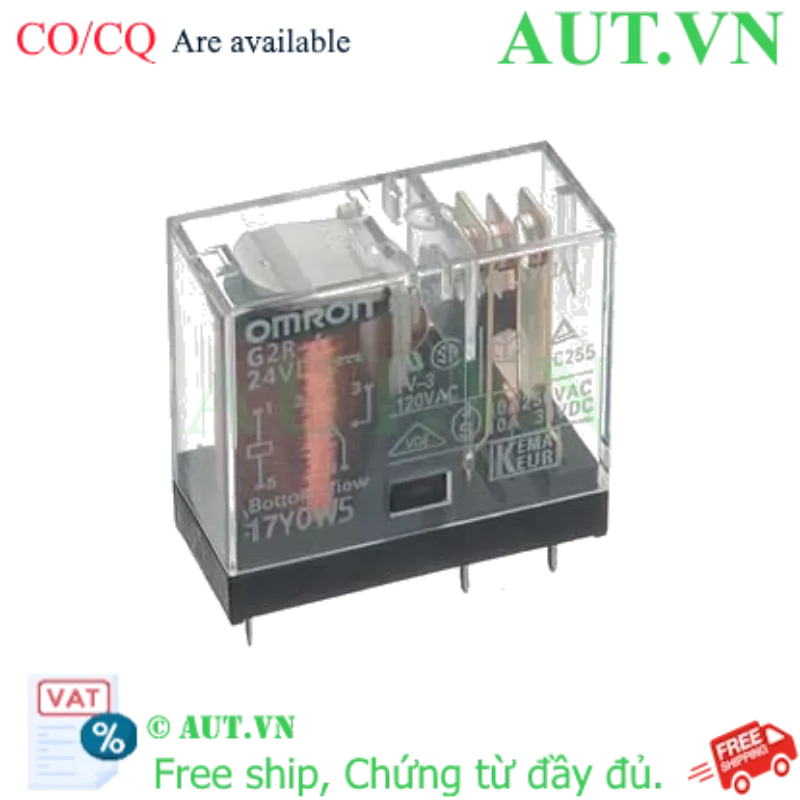

Giới thiệu Rơ le trung gian Omron G2R-1-E DC12 chính hãng
Rơ le trung gian Omron G2R-1-E DC12 là giải pháp đóng ngắt điện năng hiệu suất cao, được thiết kế chuyên dụng cho các hệ thống điều khiển công nghiệp và mạch điện tử đòi hỏi độ tin cậy tuyệt đối. Với khả năng chịu tải cực lớn lên đến 16A, sản phẩm đóng vai trò là cầu nối an toàn, giúp cách ly hoàn toàn giữa mạch điều khiển (PLC, Vi điều khiển) và mạch động lực, ngăn ngừa rủi ro hư hỏng thiết bị do dòng điện đột biến.
Được sản xuất bởi tập đoàn Omron Nhật Bản, dòng rơ le G2R-1-E DC12 tại AUT VN cam kết mang lại sự bền bỉ vượt trội, đáp ứng những tiêu chuẩn khắt khe nhất của các kỹ sư tự động hóa hiện nay.
Điểm nổi bật của Omron G2R-1-E DC12
- Khả năng chịu tải vượt trội: Dòng định mức 16A cho phép điều khiển các thiết bị công suất lớn mà không lo hiện tượng nóng tiếp điểm hay dính tiếp điểm.
- Thiết kế tối ưu cho PCB: Kiểu chân hàn trực tiếp giúp giảm thiểu dây dẫn, cực kỳ phù hợp cho việc sản xuất hàng loạt các bảng mạch điều khiển nhỏ gọn, thẩm mỹ.
- Tiếp điểm hợp kim bạc cao cấp: Sử dụng vật liệu Silver Alloy giúp tăng cường độ dẫn điện, chống oxy hóa và kéo dài tuổi thọ đóng ngắt lên hàng triệu chu kỳ.
- Độ bền và an toàn cao: Đáp ứng đầy đủ các chứng chỉ quốc tế như UL, CSA, VDE, đảm bảo vận hành an toàn trong môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G2R-1-E DC12 |
| Loại rơ le | Rơ le công suất (Power Relay) |
| Điện áp cuộn dây (Coil Voltage) | 12VDC |
| Dòng điện tiếp điểm định mức | 16A (tại 250VAC / 30VDC) |
| Cấu hình tiếp điểm | SPDT (1 Form C) |
| Kiểu chân kết nối | Chân hàn PCB (PCB Terminals) |
| Vật liệu tiếp điểm | Hợp kim Bạc (Silver Alloy) |
| Nhiệt độ vận hành | -40°C đến +70°C |
| Kích thước (RxCxS) | 29mm x 29.5mm x 13.5mm |
Lợi ích khi chọn mua tại AUT VN
- Bảo vệ toàn diện: Cách ly an toàn giữa mạch điều khiển điện áp thấp và tải công suất lớn, bảo vệ tối đa cho PLC và vi điều khiển.
- Tối ưu chi phí: Độ bền cơ học cực cao giúp giảm tần suất bảo trì và thay thế linh kiện, tiết kiệm chi phí vận hành.
- Lắp đặt chuyên nghiệp: Thiết kế chuẩn chân PCB giúp việc thiết kế board mạch trở nên nhanh chóng và tinh gọn hơn.
- Yên tâm về chất lượng: Cam kết hàng Omron chính hãng 100%, đầy đủ chứng nhận CO/CQ cho các dự án.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kiểm tra nguồn: Xác nhận nguồn cấp cho cuộn dây là đúng 12VDC để tránh cháy hỏng rơ le.
- Bước 2 - Định vị chân: Đặt rơ le vào đúng các lỗ trên bảng mạch PCB theo sơ đồ nguyên lý.
- Bước 3 - Kỹ thuật hàn: Sử dụng mỏ hàn nhiệt độ 300-350°C, thao tác hàn nhanh để không làm biến dạng vỏ nhựa của rơ le.
- Bước 4 - Đo kiểm: Dùng đồng hồ vạn năng kiểm tra trạng thái đóng/ngắt của tiếp điểm SPDT trước khi cấp tải.
- Bước 5 - Vận hành: Cấp nguồn và kiểm tra tải, lưu ý không để dòng tải vượt quá ngưỡng 16A để đảm bảo tuổi thọ.
Sản phẩm sử dụng chung (isRelatedTo)
- Nguồn DC 12V ổn định: Các bộ nguồn switching hoặc adapter 12V chất lượng cao.
- Diode chống ngược (Flyback Diode): Lắp song song cuộn dây để triệt tiêu dòng điện cảm ứng.
- Rơ le Omron G2R-2: Nếu hệ thống của bạn cần 2 cặp tiếp điểm (DPDT).
Ứng dụng thực tế (Application)
- Tủ điện công nghiệp: Điều khiển van điện từ (Solenoid), động cơ một pha, cuộn hút khởi động từ.
- Hệ thống Smart Home: Module điều khiển đèn, quạt, máy bơm thông qua thiết bị IoT.
- Thiết bị tự động hóa: Mạch đệm (Interface) cho PLC, Arduino, Raspberry Pi.
- Hệ thống HVAC: Điều khiển máy nén, quạt thông gió trong các tòa nhà.
Câu hỏi thường gặp (FAQ)
1. Tôi có thể dùng nguồn 12VAC cho rơ le này không?
Không. Model G2R-1-E DC12 sử dụng cuộn dây DC. Cấp nguồn AC sẽ làm cháy cuộn dây ngay lập tức.
2. Tại sao tôi nên chọn dòng 16A thay vì các dòng thấp hơn?
Dòng 16A cho phép bạn chạy các tải nặng hơn một cách ổn định, giảm thiểu rủi ro dính tiếp điểm khi làm việc liên tục.
3. Rơ le này có thể lắp trên đế (Socket) không?
Model này là chân hàn PCB. Nếu bạn muốn dùng đế cắm, vui lòng chọn dòng Omron G2R loại Plug-in.
4. Tiếp điểm SPDT có ý nghĩa gì trong mạch của tôi?
SPDT (1 Form C) cung cấp một cực chung, một tiếp điểm thường đóng (NC) và một tiếp điểm thường mở (NO), giúp bạn linh hoạt chuyển đổi giữa hai trạng thái tải.
5. Làm sao để biết rơ le đang hoạt động bình thường?
Bạn có thể nghe tiếng 'tạch' nhẹ khi cuộn dây được cấp điện và dùng đồng hồ vạn năng đo thông mạch tại các tiếp điểm.
6. Sản phẩm có chịu được môi trường nhiệt độ cao không?
Có, sản phẩm hoạt động ổn định trong khoảng từ -40°C đến +70°C, rất phù hợp cho tủ điện công nghiệp.
7. AUT VN có sẵn hàng số lượng lớn không?
AUT VN luôn có sẵn kho số lượng lớn cho các dự án và dự án đấu thầu, hỗ trợ giao hàng nhanh toàn quốc.
8. Tôi có cần lắp thêm diode khi dùng với Arduino không?
Rất cần thiết. Bạn nên lắp thêm diode chống ngược để bảo vệ chân output của Arduino khỏi dòng cảm ứng từ rơ le.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng. AUT VN hỗ trợ đổi trả nhanh chóng nếu có lỗi từ nhà sản xuất.
10. Làm sao để phân biệt hàng chính hãng Omron?
Hàng chính hãng có tem mác rõ ràng, chữ in sắc nét và được phân phối bởi các đơn vị uy tín như AUT VN với đầy đủ CO/CQ.
