Cảm biến Encoder Omron E6C2-CWZ5B 1000P/R 2M | Ngõ ra PNP, Độ chính xác cao, Chuẩn IP64

Độ phân giải cao: 1000 xung/vòng (P/R) giúp đo lường vị trí và tốc độ chính xác tuyệt đối.
Ngõ ra ổn định: PNP Open Collector (3 pha A, B, Z) tương thích tốt với hầu hết các dòng PLC hiện nay.
Điện áp linh hoạt: Hoạt động từ 12 đến 24VDC, phù hợp đa dạng hệ thống điều khiển công nghiệp.
Thiết kế bền bỉ: Vỏ hợp kim kẽm và trục thép SUS420J2, đạt chuẩn IP64 chống bụi và tia nước.
Kết nối dễ dàng: Dây cáp sẵn 2m, tối ưu hóa thời gian lắp đặt và đấu nối.

nhà chế tạo: Omron

SKU: E6C2-CWZ5B 1000P/R 2M

Tải xuống mẫu

Giá cũ: 6.166.200 ₫

Giá bán: 4.932.960 ₫

Giới thiệu về Cảm biến Encoder Omron E6C2-CWZ5B 1000P/R 2M

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác tốc độ quay và vị trí của trục máy là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Cảm biến Encoder Omron E6C2-CWZ5B là dòng encoder tăng dần (Incremental Encoder) cao cấp, được thiết kế để cung cấp phản hồi chính xác về chuyển động xoay trong những môi trường khắc nghiệt nhất.

Với độ phân giải 1000 xung/vòng và ngõ ra PNP, sản phẩm này không chỉ đảm bảo tín hiệu truyền tải ổn định mà còn mang lại sự tin cậy tuyệt đối cho các kỹ sư vận hành. Sản phẩm hiện được phân phối chính hãng bởi AUT VN, cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Omron E6C2-CWZ5B

Độ chính xác vượt trội: Với 1000 P/R, thiết bị cho phép chia nhỏ vòng quay thành 1000 phần bằng nhau, giúp kiểm soát chuyển động mịn và chi tiết.
Kết cấu cơ khí bền bỉ: Sự kết hợp giữa vỏ hợp kim kẽm, thân nhôm và trục thép không gỉ SUS420J2 giúp thiết bị chống chịu va đập và ăn mòn hóa học.
Khả năng chống nhiễu: Công nghệ ngõ ra PNP Open Collector giúp giảm thiểu nhiễu tín hiệu, đảm bảo dữ liệu truyền về PLC luôn chính xác.
Tiêu chuẩn bảo vệ IP64: Khả năng kháng dầu và chống bụi tuyệt vời, cho phép hoạt động ổn định trong môi trường nhà máy sản xuất.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	E6C2-CWZ5B 1000P/R 2M
Dòng sản phẩm	E6C2-C series
Phương pháp mã hóa	Encoder trục xoay tăng dần (Incremental Shaft model)
Độ phân giải	1000 xung/vòng (P/R)
Pha ngõ ra	A, B và Z
Loại ngõ ra	PNP Open Collector
Điện áp nguồn cấp	12 đến 24 VDC (-10% đến +15%)
Tần số phản hồi tối đa	50 kHz
Tốc độ quay tối đa	6000 vòng/phút (r/min)
Cấp bảo vệ	IP64 (Kháng dầu, chống bụi)
Chất liệu	Vỏ: Hợp kim kẽm; Thân: Nhôm; Trục: Thép SUS420J2
Kết nối	Dây cáp sẵn 2m

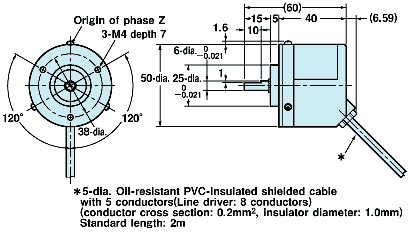

Chiều dài tổng thể	66.59mm

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Encoder Omron E6C2-CWZ5B

Tăng năng suất: Giảm thiểu sai số trong vận hành, giúp máy móc hoạt động chính xác tuyệt đối.
Tiết kiệm chi phí bảo trì: Nhờ vật liệu cao cấp và chuẩn IP64, thiết bị có tuổi thọ cao, ít hỏng hóc trong môi trường công nghiệp.
Lắp đặt nhanh chóng: Thiết kế chuẩn hóa và dây cáp sẵn 2m giúp rút ngắn thời gian triển khai hệ thống.
Hỗ trợ kỹ thuật tận tâm: Khi mua hàng tại AUT VN, khách hàng được tư vấn giải pháp tối ưu nhất cho hệ thống của mình.

Hướng dẫn sử dụng và lắp đặt (How-to)

Kiểm tra thiết bị: Xác nhận mã SKU E6C2-CWZ5B và độ phân giải 1000 P/R khớp với yêu cầu kỹ thuật.
Lắp đặt cơ khí: Gắn trục của Encoder vào trục động cơ hoặc trục máy thông qua khớp nối (Ví dụ: E69-C06B hoặc E69-C610B) để đảm bảo đồng tâm, tránh rung lắc.

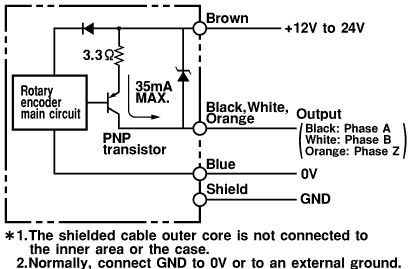

Đấu nối điện: Kết nối dây nguồn (12-24VDC) và các pha ngõ ra A, B, Z vào bộ điều khiển PLC theo sơ đồ đấu nối của hãng Omron.
Cấu hình PLC: Thiết lập bộ đếm xung (High-speed Counter) trên PLC để nhận tín hiệu từ ngõ ra PNP.
Vận hành thử: Quay trục chậm để kiểm tra hướng quay và số xung nhận được, sau đó tăng dần lên tốc độ vận hành thực tế.

Sản phẩm liên quan (isRelatedTo)

E6C2-CWZ6C 1000P/R 2M: Phiên bản ngõ ra NPN
E50S8-1000-3-T-24: Encoder Autonics, ngõ ra Line Driver
E50S8-1000-3-N-24: Encoder Autonics, ngõ ra NPN
E6C2-CWZ5B 600P/R 2M: Độ phân giải 600 xung/vòng

Ứng dụng thực tế (Application)

Cảm biến Encoder Omron E6C2-CWZ5B được ứng dụng rộng rãi trong các lĩnh vực:

Máy CNC và máy phay: Đo vị trí chính xác của bàn máy.
Hệ thống băng tải: Kiểm soát tốc độ vận chuyển và định vị sản phẩm.
Máy đóng gói: Điều phối thời gian cắt, dán nhãn chính xác theo chiều dài sản phẩm.
Cánh tay Robot: Phản hồi vị trí góc quay của các khớp nối.

Câu hỏi thường gặp (FAQ)

1. Encoder Omron E6C2-CWZ5B khác gì với bản E6C2-CWZ6C?
Điểm khác biệt chính là ngõ ra: E6C2-CWZ5B sử dụng ngõ ra PNP, trong khi E6C2-CWZ6C sử dụng ngõ ra NPN. Bạn cần chọn loại phù hợp với ngõ vào của PLC.

2. Độ phân giải 1000 P/R có nghĩa là gì?
Nghĩa là khi trục Encoder quay hết một vòng (360 độ), thiết bị sẽ phát ra 1000 xung tín hiệu.

3. Sản phẩm này có chịu được môi trường dầu mỡ không?
Có, sản phẩm đạt chuẩn IP64 và được thiết kế chống dầu (dây chì), rất phù hợp cho môi trường cơ khí.

4. Tôi có thể dùng nguồn 12V cho Encoder này không?
Có, dải điện áp hoạt động của sản phẩm là từ 12 đến 24VDC.

5. Trục của Encoder làm bằng chất liệu gì?
Trục được làm từ thép không gỉ SUS420J2, đảm bảo độ cứng và chống ăn mòn.

6. Tốc độ quay tối đa mà Encoder này chịu được là bao nhiêu?
Tốc độ quay tối đa là 6000 vòng/phút.

7. Tôi cần khớp nối nào cho model này?
Bạn có thể tham khảo các khớp nối E69-C06B hoặc E69-C610B tùy theo kích thước trục máy của bạn.

8. Ngõ ra PNP Open Collector hoạt động như thế nào?
Đây là loại ngõ ra cấp nguồn dương (+) khi có tín hiệu, phổ biến trong các hệ thống điều khiển tại châu Âu và một số dòng PLC hiện đại.

9. Dây cáp 2m có thể nối dài thêm không?
Có thể nối dài, tuy nhiên cần sử dụng dây bọc kim chống nhiễu để đảm bảo tín hiệu không bị sai lệch.
