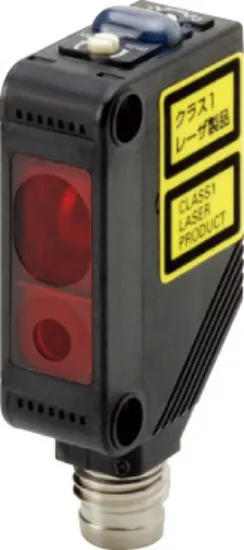

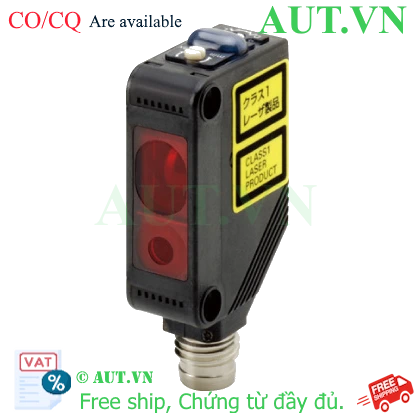

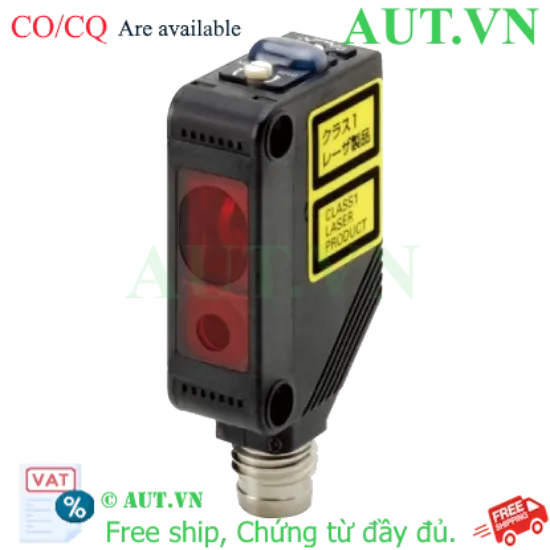

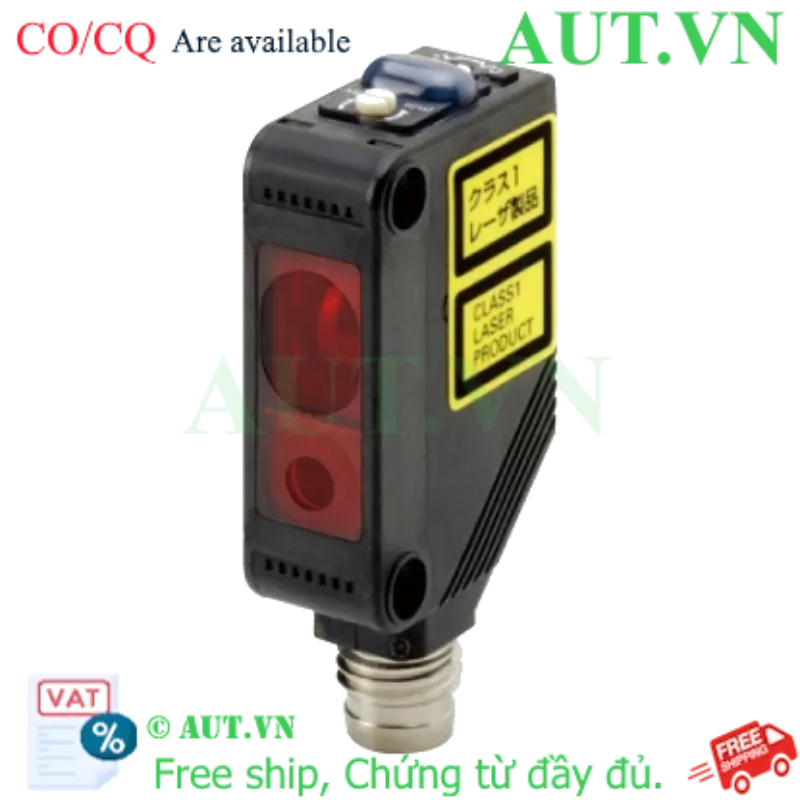

Cảm biến quang Omron E3Z-LL68: Laser Đỏ 0.5mm, Ngõ ra NPN, Đầu nối M8 Chính Hãng

Độ chính xác cực cao: Tia Laser đỏ siêu nhỏ (0.5mm) chuyên dùng phát hiện chi tiết siêu nhỏ từ 0.2mm.
Công nghệ Distance-setting: Tối ưu nhận diện, loại bỏ sai sót khi phát hiện vật thể màu trắng và đen.
Kết nối linh hoạt: Đầu nối M8 chuẩn công nghiệp, hỗ trợ lắp đặt và thay thế nhanh chóng.
Tiêu chuẩn bảo vệ IP67: Chống bụi, kháng nước tuyệt đối, vận hành bền bỉ trong môi trường khắc nghiệt.
Tương thích PLC: Ngõ ra NPN phổ biến, dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa.

nhà chế tạo: Omron

SKU: E3Z-LL68

Tải xuống mẫu

Giá cũ: 8.632.200 ₫

Giá bán: 6.905.760 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Omron E3Z-LL68 chính hãng

Trong các hệ thống tự động hóa chính xác cao, việc phát hiện các linh kiện siêu nhỏ hoặc vật thể có màu sắc tương phản mạnh (như đen và trắng) thường là thách thức lớn đối với các dòng cảm biến thông thường. Cảm biến quang điện Omron E3Z-LL68 ra đời như một giải pháp chuyên dụng, kết hợp sức mạnh của tia Laser đỏ hội tụ với công nghệ điều chỉnh khoảng cách thông minh, mang lại độ tin cậy tuyệt đối cho dây chuyền sản xuất hiện đại.

Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe từ Omron Nhật Bản, giúp doanh nghiệp tối ưu hóa quy trình kiểm soát chất lượng (QC) và nâng cao năng suất vận hành.

Điểm nổi bật vượt trội của Omron E3Z-LL68

Độ phân giải siêu cao: Với điểm sáng Laser chỉ 0.5mm, E3Z-LL68 có khả năng phát hiện những vật thể có đường kính từ 0.2mm, vượt xa khả năng của các cảm biến hồng ngoại truyền thống.
Xử lý vật thể đa màu sắc: Tính năng Distance-setting cho phép kỹ thuật viên thiết lập ngưỡng nhận diện riêng biệt cho vật màu trắng và đen, triệt tiêu hoàn toàn hiện tượng báo giả hoặc bỏ sót sản phẩm.
Tối ưu hóa bảo trì: Thiết kế đầu nối M8 thay vì cáp đúc sẵn giúp việc thay thế, nâng cấp hệ thống trở nên đơn giản, giảm thiểu thời gian dừng máy (downtime).
Độ bền công nghiệp: Đạt chuẩn IP67, thiết bị hoạt động ổn định trong môi trường nhiều bụi bẩn, dầu mỡ hoặc ẩm ướt, đảm bảo tuổi thọ vận hành lâu dài.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3Z-LL68
Nguyên lý phát hiện	Phản xạ khuếch tán (Diffuse-reflective) có Distance-setting
Nguồn sáng	Laser đỏ (Bước sóng 655 nm)
Kích thước điểm sáng	Tối đa 0.5 mm (đường kính)
Khoảng cách phát hiện (Vật trắng)	25 đến 300 mm
Khoảng cách phát hiện (Vật đen)	25 đến 100 mm
Kích thước vật thể tối thiểu	Đường kính từ 0.2 mm
Điện áp nguồn cấp	12 đến 24 VDC (±10% ripple)

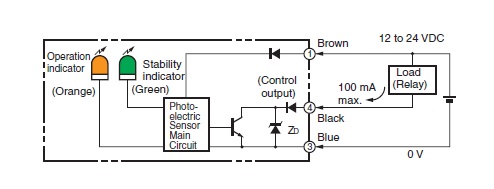

Ngõ ra điều khiển	Hở cực thu NPN (NPN Open Collector) - Tối đa 100 mA
Chế độ hoạt động	Light-ON / Dark-ON (Tùy chọn)
Thời gian đáp ứng	Tối đa 0.5 ms
Tiêu chuẩn bảo vệ	IP67
Kiểu kết nối	Đầu nối M8 (M8 Connector)
Nhiệt độ vận hành	-10 đến 55 ℃

Nguồn tham khảo: Omron Industrial Automation

Lợi ích thực tế khi ứng dụng Omron E3Z-LL68

Triệt tiêu sai số sản xuất: Khả năng phân biệt chính xác vật trắng/đen giúp giảm tỷ lệ sản phẩm lỗi (NG), nâng cao chất lượng đầu ra.
Tối ưu tốc độ băng tải: Thời gian đáp ứng cực nhanh (0.5ms) cho phép hệ thống vận hành ở tốc độ cao mà không bỏ sót bất kỳ chi tiết nào.
Giảm chi phí vận hành: Độ bền chuẩn IP67 và thiết kế đầu nối nhanh giúp giảm thiểu chi phí thay thế và nhân công bảo trì.
Thiết kế nhỏ gọn: Dễ dàng lắp đặt vào các không gian hẹp, các vị trí khó tiếp cận trong máy móc tự động.

Hướng dẫn lắp đặt và cài đặt chi tiết (How-to)

Bước 1: Lắp đặt cơ khí: Cố định cảm biến lên giá đỡ. Điều chỉnh hướng tia Laser đỏ chiếu chính xác vào tâm của vật thể cần phát hiện.
Bước 2: Kết nối điện: Sử dụng cáp M8 4-pin chuyên dụng. Đấu nối nguồn 12-24VDC và dây tín hiệu NPN vào ngõ vào (Input) của PLC (loại Sink).
Bước 3: Hiệu chỉnh Distance-setting: Xoay biến trở tinh chỉnh (5 vòng) để thiết lập ngưỡng nhận diện cho vật màu trắng và vật màu đen, đảm bảo sự ổn định cho cả hai loại vật liệu.
Bước 4: Vận hành và Kiểm tra: Cho vật thể chạy thử và quan sát đèn LED chỉ báo. Tinh chỉnh biến trở nếu tín hiệu chưa đạt độ nhạy yêu cầu.

Sản phẩm sử dụng chung (Hệ sinh thái kết nối)

Để đảm bảo hiệu suất vận hành tốt nhất, Omron E3Z-LL68 nên được kết hợp cùng:

Cáp kết nối M8 Omron: Đảm bảo truyền dẫn tín hiệu ổn định, chống nhiễu điện từ.
Bộ nguồn DC 24V: Cung cấp nguồn điện sạch, ổn định cho sensor.
PLC Omron/Mitsubishi/Siemens: Các dòng PLC hỗ trợ ngõ vào NPN để thu thập và xử lý dữ liệu.

Ứng dụng thực tế trong công nghiệp

Sản xuất điện tử: Phát hiện lỗi vị trí chip, linh kiện SMD, kiểm tra sự hiện diện của linh kiện trên mạch in (PCB).
Y tế & Dược phẩm: Đếm vỉ thuốc, kiểm tra nắp chai lọ kích thước nhỏ, phát hiện dị vật trong ống nghiệm.
Ngành đóng gói: Nhận diện nhãn mác, kiểm tra bao bì siêu nhỏ trên băng tải tốc độ cao.
Cơ khí chính xác: Kiểm tra vị trí các chi tiết máy nhỏ trong quy trình lắp ráp robot tự động.

Câu hỏi thường gặp (FAQ)

1. Omron E3Z-LL68 có phát hiện được vật thể màu đen tuyệt đối không?: Có, nhờ công nghệ Laser hội tụ và tính năng Distance-setting, thiết bị có thể phát hiện vật màu đen trong khoảng cách từ 25mm đến 100mm một cách chính xác.
2. Điểm khác biệt lớn nhất giữa E3Z-LL68 và dòng E3Z thông thường là gì?: Đó là tia Laser đỏ siêu nhỏ (0.5mm) và khả năng cài đặt khoảng cách riêng cho vật trắng/đen, giúp phát hiện vật siêu nhỏ (từ 0.2mm) chính xác hơn nhiều lần.
3. Tôi nên chọn loại cáp M8 nào cho cảm biến này?: Bạn nên sử dụng cáp M8 4-pin chính hãng Omron với chiều dài phù hợp để đảm bảo tiêu chuẩn chống nhiễu và chống nước IP67 cho toàn hệ thống.
4. Cảm biến này có dùng được với PLC ngõ ra PNP không?: E3Z-LL68 có ngõ ra NPN. Để tương thích với PLC PNP, bạn cần sử dụng thêm rơ-le trung gian hoặc bộ chuyển đổi tín hiệu NPN sang PNP.
5. Tia Laser của E3Z-LL68 có an toàn cho mắt người không?: Sản phẩm tuân thủ các tiêu chuẩn an toàn Laser công nghiệp. Tuy nhiên, người vận hành không nên nhìn trực tiếp vào nguồn phát Laser ở khoảng cách gần.
6. Tại sao đèn LED báo tín hiệu bị chập chờn khi vật đi qua?: Nguyên nhân thường do bề mặt vật thể quá bóng gây phản xạ phân tán hoặc biến trở Distance-setting chưa được hiệu chỉnh đúng. Hãy kiểm tra lại bước 3 trong hướng dẫn cài đặt.
7. Chuẩn IP67 có ý nghĩa gì trong môi trường nhà xưởng?: IP67 nghĩa là thiết bị chống bụi hoàn toàn và chịu được việc ngâm nước tạm thời (độ sâu 1m trong 30 phút), cực kỳ phù hợp cho môi trường ẩm ướt hoặc nơi thường xuyên vệ sinh bằng nước.
8. Thời gian đáp ứng 0.5ms nhanh như thế nào trong thực tế?: Nó cho phép cảm biến nhận diện vật thể di chuyển với tốc độ hàng mét trên giây mà không gây ra hiện tượng trễ tín hiệu, đảm bảo đếm chính xác tuyệt đối.
9. Tôi có thể thay đổi chế độ Light-ON sang Dark-ON không?: Có, thiết bị tích hợp công tắc lựa chọn chế độ Light-ON/Dark-ON để phù hợp với logic điều khiển của từng hệ thống PLC cụ thể.
10. Mua Omron E3Z-LL68 tại AUT VN có được hỗ trợ kỹ thuật không?: Có, AUT VN không chỉ cung cấp sản phẩm chính hãng mà còn hỗ trợ tư vấn giải pháp, hướng dẫn lắp đặt và cấu hình chi tiết cho khách hàng trong suốt quá trình vận hành.
