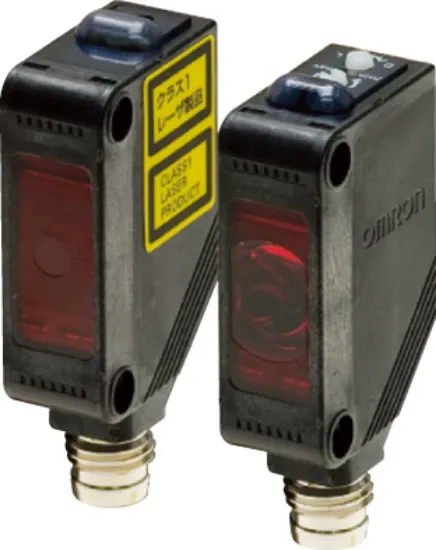

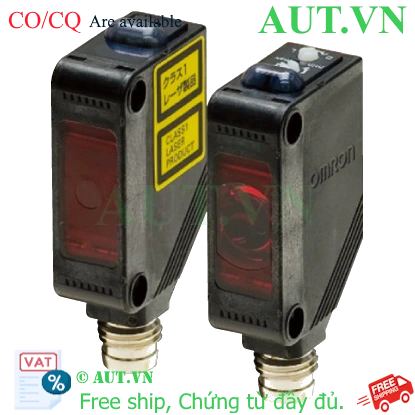

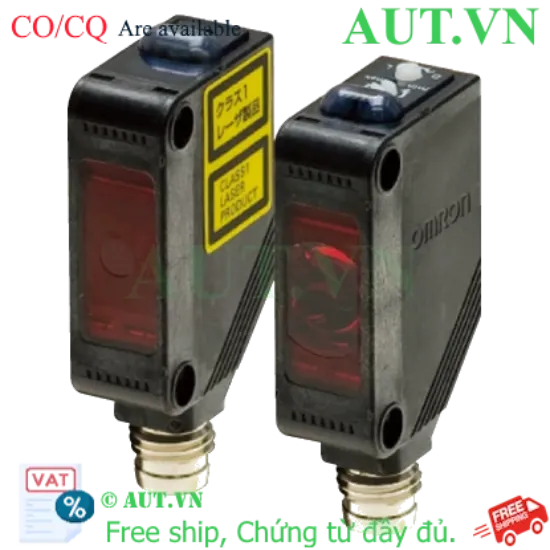

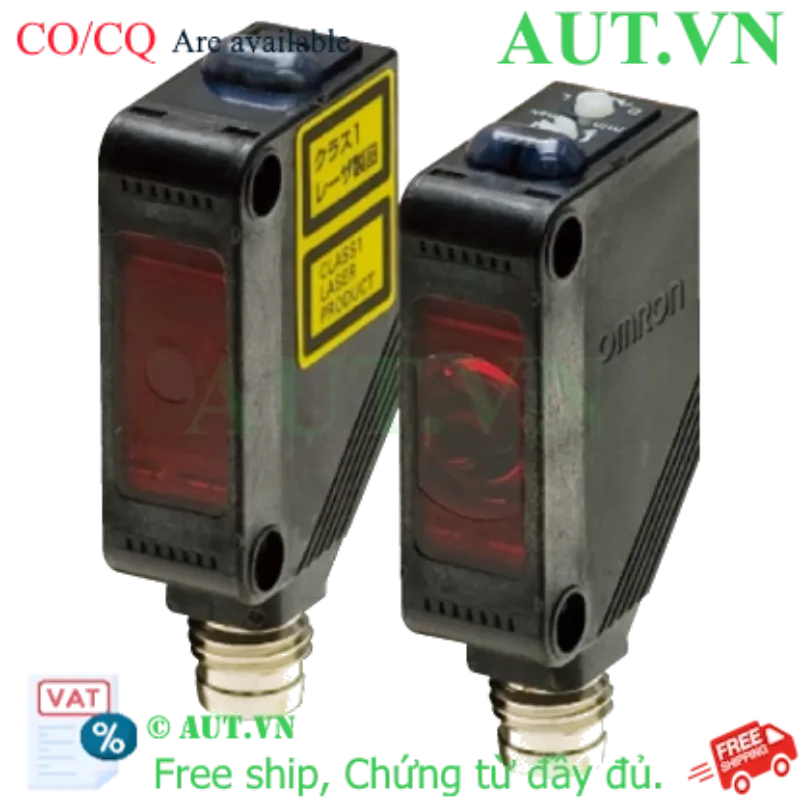

Giải pháp phát hiện vật thể tầm xa chính xác với Cảm biến quang Laser Omron E3Z-LT86
Trong các hệ thống tự động hóa quy mô lớn, việc phát hiện vật thể ở khoảng cách xa mà vẫn đảm bảo độ chính xác là một thách thức kỹ thuật lớn. Cảm biến quang Laser Omron E3Z-LT86 được thiết kế chuyên dụng để giải quyết triệt để bài toán này. Nhờ sử dụng công nghệ tia Laser đỏ tập trung, E3Z-LT86 cho phép thu phát tín hiệu ổn định trên phạm vi lên đến 60m, vượt trội hoàn toàn so với các dòng cảm biến quang LED thông thường.
Sản phẩm hiện được AUT VN cung cấp chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất cho ứng dụng công nghiệp nặng, hệ thống kho vận thông minh (Smart Logistics) và dây chuyền sản xuất tự động hóa hiện đại.
Điểm nổi bật của Omron E3Z-LT86
- Tầm xa kỷ lục (60m): Tối ưu hóa chi phí lắp đặt và giảm số lượng thiết bị trung gian trên các tuyến băng tải dài.
- Độ chính xác tuyệt đối: Tia Laser (bước sóng 655 nm) tạo điểm sáng nhỏ, loại bỏ sai số khi phát hiện vật thể nhỏ ở khoảng cách xa.
- Thiết kế siêu bền bỉ: Vỏ nhựa PBT kết hợp chuẩn IP67, vận hành ổn định trong môi trường bụi bẩn và ẩm ướt.
- Tích hợp linh hoạt: Ngõ ra PNP phổ biến, dễ dàng đấu nối với các dòng PLC hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Model | E3Z-LT86 |
| Phương pháp cảm biến | Thu - Phát riêng (Through-beam) |
| Khoảng cách phát hiện | 60 m |
| Nguồn sáng | Laser đỏ (Red LD) - Bước sóng 655 nm |
| Kích thước điểm sáng | Tối đa 5 mm (tại khoảng cách 3m) |
| Điện áp cấp | 12 đến 24 VDC ±10% |
| Ngõ ra điều khiển | PNP Open Collector (Dòng tối đa 100 mA) |
| Thời gian phản hồi | Tối đa 1 ms |
| Chuẩn bảo vệ | IP67 (Chống bụi, chống nước) |
| Kiểu kết nối | Connector M8 (4-pin) |
| Nhiệt độ vận hành | -10 đến 55 ℃ |
| Chất liệu vỏ | Nhựa PBT, Thấu kính Polyarylate |
Lợi ích khi sử dụng Omron E3Z-LT86
- Tối ưu chi phí: Giảm số lượng thiết bị lắp đặt trên các tuyến băng tải dài hoặc kho bãi lớn.
- Chống nhiễu tuyệt vời: Tia Laser cường độ mạnh giúp hoạt động ổn định dưới ánh sáng môi trường phức tạp.
- Bảo trì nhanh chóng: Đầu kết nối M8 tiêu chuẩn giúp thay thế hoặc vệ sinh thiết bị siêu tốc.
- Độ tin cậy cao: Hạn chế tối đa tình trạng báo sai (False Trigger), đảm bảo an toàn hệ thống.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Lắp đặt vật lý: Gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một trục thẳng tuyệt đối.
- Bước 2 - Căn chỉnh tia Laser: Cấp nguồn, điều chỉnh bộ thu cho đến khi đèn Stability (màu xanh) sáng ổn định.
- Bước 3 - Đấu nối điện: Sử dụng cáp M8 chuẩn để kết nối nguồn 12-24VDC và ngõ ra PNP với PLC.
- Bước 4 - Cấu hình Logic: Thiết lập chế độ Light-ON hoặc Dark-ON tùy theo quy trình sản xuất.
- Bước 5 - Kiểm tra: Dùng vật thể chắn ngang tia Laser để xác nhận tín hiệu phản hồi tại bộ điều khiển.
Sản phẩm kết hợp lý tưởng (isRelatedTo)
Để Omron E3Z-LT86 đạt hiệu suất cao nhất, AUT VN khuyến nghị:
- Cáp kết nối M8 Omron: Đảm bảo truyền dẫn tín hiệu chống nhiễu.
- Giá đỡ cảm biến (Sensor Brackets): Giữ thiết bị cố định, tránh rung lắc lệch tia.
- Bộ nguồn DC 24V chính hãng: Cung cấp điện áp ổn định cho cảm biến.
Ứng dụng thực tế (Application)
- Logistics & Kho bãi: Phát hiện xe AGV, xe nâng trong kho hàng lớn.
- Sản xuất: Giám sát vật thể trên băng chuyền siêu dài, đếm sản phẩm tốc độ cao.
- An toàn: Thiết lập rào chắn ảo cảnh báo xâm nhập khu vực nguy hiểm.
- Giao thông: Nhận diện phương tiện tại trạm thu phí thông minh.
Câu hỏi thường gặp (FAQ)
1. Khoảng cách 60m có đạt được trong mọi môi trường không?
60m là khoảng cách tối đa trong điều kiện lý tưởng. Trong môi trường quá nhiều bụi hoặc sương mù, bạn nên vệ sinh thấu kính định kỳ để duy trì hiệu suất.
2. E3Z-LT86 khác gì so với cảm biến quang thông thường?
Sử dụng công nghệ Laser đỏ thay vì LED hồng ngoại, giúp tia sáng tập trung hơn, đi xa hơn và độ chính xác cực cao.
3. Tôi có thể dùng ngõ ra NPN cho model này không?
Model E3Z-LT86 mặc định là ngõ ra PNP. Nếu cần NPN, hãy liên hệ AUT VN để được tư vấn mã tương đương.
4. Cảm biến có chịu được môi trường nước không?
Có, với chuẩn IP67, thiết bị chống bụi hoàn toàn và chống thấm nước khi ngâm tạm thời.
5. Làm sao để biết tia Laser đã vào đúng tâm bộ thu?
Quan sát đèn Stability. Khi đèn màu xanh sáng ổn định, nghĩa là tia Laser đã đi vào đúng tâm thu tốt nhất.
6. Chế độ Dark-ON hoạt động như thế nào?
Ở chế độ Dark-ON, cảm biến sẽ xuất tín hiệu (ON) khi tia Laser bị vật thể che khuất.
7. Cần mua thêm phụ kiện gì khi mua E3Z-LT86?
Bạn cần mua thêm cáp kết nối M8 và giá đỡ cảm biến để hoàn thiện việc lắp đặt.
8. Thời gian phản hồi 1ms có ý nghĩa gì?
Giúp cảm biến phản ứng tức thời, cực kỳ phù hợp cho các vật thể di chuyển tốc độ cao trên băng tải.
9. Ánh sáng mặt trời có gây nhiễu không?
Cường độ Laser mạnh giúp giảm nhiễu, nhưng nên lắp mái che để bảo vệ thấu kính khỏi nắng gắt trực tiếp.
10. Chính sách bảo hành tại AUT VN thế nào?
Sản phẩm được bảo hành chính hãng Omron và hỗ trợ kỹ thuật chuyên sâu từ đội ngũ AUT VN.
Nguồn tham khảo: Omron Industrial Automation
