Cảm biến quang Omron E3Z-L81 2M: PNP, Phản xạ khuếch tán 120mm, Chống nước IP67 - AUT VN

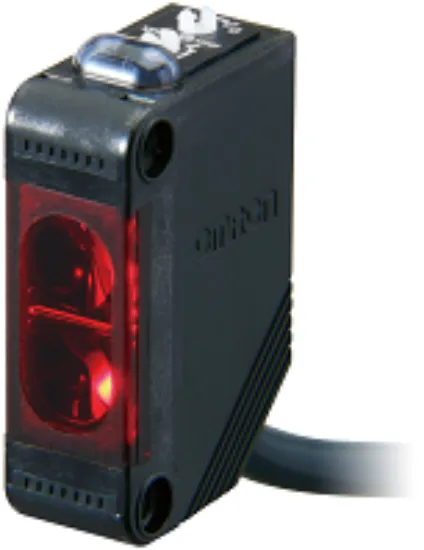

Giới thiệu về Cảm biến quang điện Omron E3Z-L81 2M

Cảm biến quang Omron E3Z-L81 2M là giải pháp phát hiện vật thể chính xác cao đến từ thương hiệu Omron Nhật Bản. Thiết bị sử dụng nguyên lý phản xạ khuếch tán, nghĩa là bộ phát và bộ thu được tích hợp chung trong một thân máy. Khi tia sáng gặp vật thể, nó sẽ phản xạ ngược lại bộ thu để kích hoạt tín hiệu. Điều này giúp loại bỏ hoàn toàn việc lắp đặt gương phản xạ, từ đó tối ưu hóa không gian lắp đặt, giảm chi phí phụ kiện và đơn giản hóa quá trình thi công hệ thống tự động hóa.

Điểm nổi bật của Omron E3Z-L81 2M

• Thiết kế chuẩn công nghiệp: Vỏ nhựa PBT cao cấp kết hợp chuẩn IP67, cho phép thiết bị vận hành ổn định trong môi trường ẩm ướt, nhiều bụi bẩn hoặc có tia nước bắn.
• Căn chỉnh linh hoạt: Tích hợp chiết áp điều chỉnh độ nhạy (Single-turn adjustment), giúp kỹ thuật viên dễ dàng tùy chỉnh khoảng cách phát hiện phù hợp với từng loại chất liệu vật thể khác nhau.
• Hệ thống chỉ thị trực quan: Đèn cam báo trạng thái ngõ ra (Output) và đèn xanh báo độ ổn định (Stability Indicator), hỗ trợ việc lắp đặt và căn chỉnh thiết bị trở nên nhanh chóng và chính xác hơn.
• Hiệu suất vận hành siêu tốc: Với thời gian đáp ứng chỉ 1ms, E3Z-L81 2M đảm bảo không bỏ sót bất kỳ sản phẩm nào, ngay cả trên các băng tải vận hành với tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi sử dụng cảm biến Omron E3Z-L81 2M

• Tối ưu chi phí đầu tư: Việc không cần gương phản xạ giúp giảm chi phí vật tư phụ và thời gian lắp đặt hệ thống.
• Độ chính xác tuyệt đối: Khả năng nhận diện vật thể siêu nhỏ (0.1mm) giúp kiểm soát chất lượng sản phẩm khắt khe, loại bỏ sai sót trong đếm sản phẩm.
• Giảm thiểu thời gian dừng máy (Downtime): Độ bền chuẩn Nhật Bản và tiêu chuẩn IP67 giúp thiết bị ít hỏng hóc, giảm tần suất bảo trì.
• Tương thích hệ thống rộng rãi: Ngõ ra PNP là tiêu chuẩn phổ biến cho các bộ điều khiển PLC hiện nay, giúp đấu nối trực tiếp mà không cần mạch chuyển đổi phức tạp.

Hướng dẫn lắp đặt và vận hành (How-to)

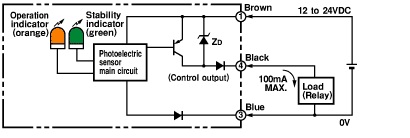

1. Đấu nối dây dẫn:
   • Dây Nâu: Nối với cực dương (+) nguồn 12-24VDC.
   • Dây Xanh: Nối với cực âm (-) 0VDC.
   • Dây Đen: Nối với ngõ vào tín hiệu của PLC/Relay (Output).
2. Cài đặt Logic điều khiển: Sử dụng công tắc gạt trên thân để chọn Light-ON (kích hoạt khi nhận được ánh sáng phản hồi) hoặc Dark-ON (kích hoạt khi mất ánh sáng) tùy theo yêu cầu lập trình PLC.
3. Điều chỉnh độ nhạy: Đặt vật thể mục tiêu tại vị trí làm việc, xoay chiết áp cho đến khi đèn cam thay đổi trạng thái để xác định khoảng cách phát hiện chính xác.
4. Kiểm tra độ ổn định: Quan sát đèn xanh (Stability Indicator). Đảm bảo đèn này sáng khi vật thể ở vị trí làm việc để tránh hiện tượng báo sai do nhiễu môi trường.

Sản phẩm kết hợp tối ưu (Combo gợi ý)

Để xây dựng hệ thống tự động hóa vận hành ổn định, AUT VN gợi ý bạn kết hợp Omron E3Z-L81 2M với:

• Bộ nguồn DC 24V Omron S8FS: Cung cấp nguồn điện sạch, ổn định, bảo vệ cảm biến khỏi sụt áp.
• PLC Omron CP1H hoặc Mitsubishi FX: Bộ não xử lý tín hiệu để điều khiển xi lanh, động cơ hoặc băng tải.
• Relay trung gian Omron MY series: Cách ly tín hiệu, bảo vệ ngõ vào PLC khỏi các sự cố điện.
• Giá đỡ nhôm định hình: Đảm bảo cảm biến được cố định chắc chắn, chống rung lắc khi máy vận hành.

Ứng dụng thực tế của sản phẩm

• Ngành Đóng gói & Thực phẩm: Tự động đếm chai lọ, hộp giấy, bao bì trên băng tải tốc độ cao.
• Sản xuất Linh kiện Điện tử: Phát hiện vị trí chính xác của cánh tay robot hoặc xylanh khí nén.
• Kiểm tra chất lượng (QC): Xác định sự hiện diện của nắp chai, tem nhãn hoặc phát hiện sản phẩm bị thiếu trong hộp.
• An toàn công nghiệp: Cảnh báo vật cản xâm nhập vào vùng nguy hiểm của máy móc để tự động dừng hệ thống.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Omron Industrial Automation Official
