Tại sao đèn xanh lá không sáng?

Đèn xanh không sáng nghĩa là tín hiệu chưa đủ ổn định. Bạn nên vệ sinh thấu kính hoặc điều chỉnh lại khoảng cách bằng núm xoay để tối ưu hóa tín hiệu.

Cảm biến có dùng được cho vật đen không?

Có, nhưng khoảng cách phát hiện tối đa sẽ là 160mm đối với vật đen, so với 200mm đối với vật trắng.

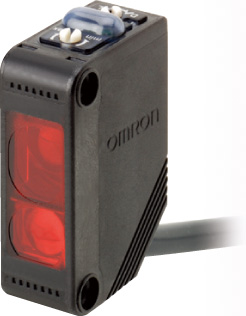

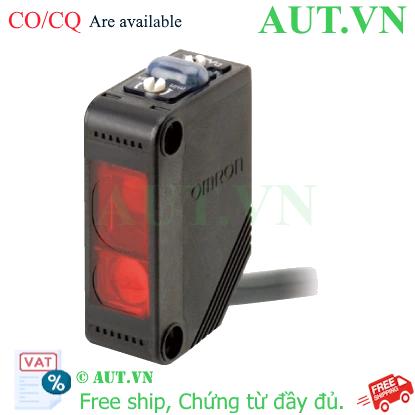

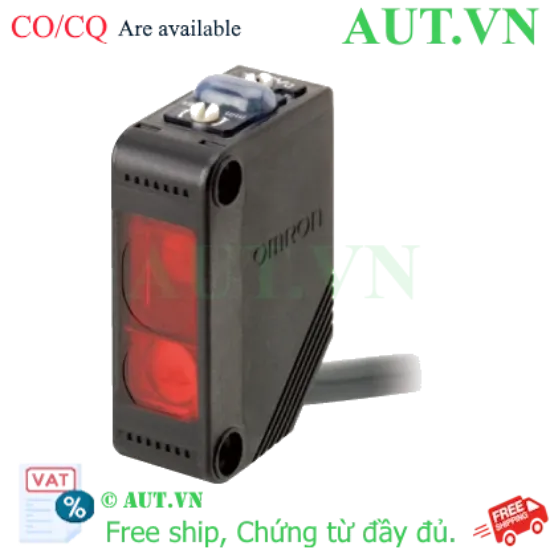

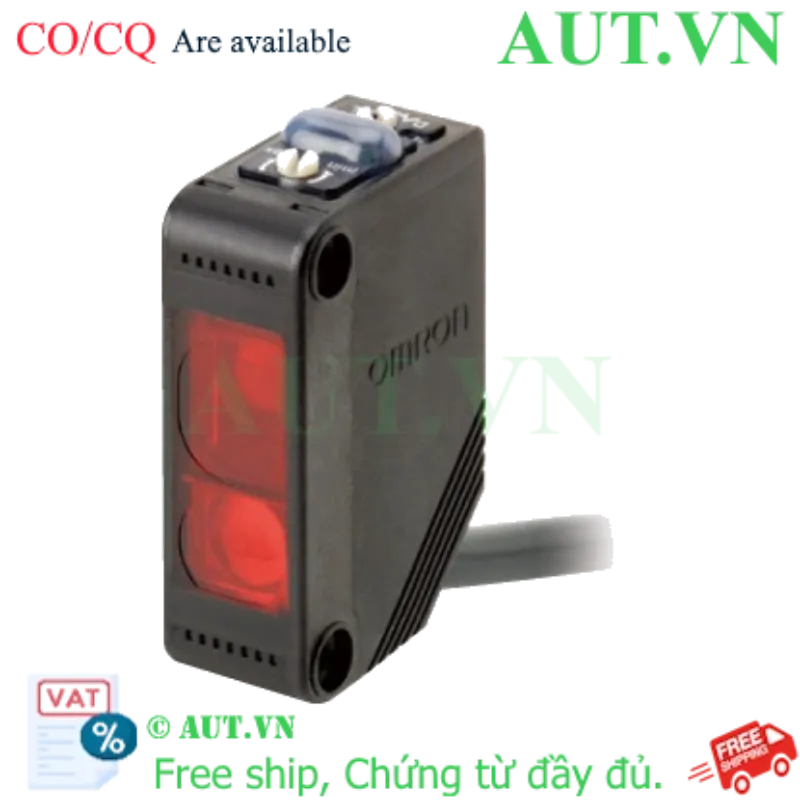

Cảm biến quang Omron E3Z-LS81 5M - Công nghệ BGS, Ngõ ra PNP, chuẩn IP67

Công nghệ BGS (Background Suppression): Loại bỏ nhiễu nền tuyệt đối, nhận diện chính xác bất kể màu sắc hay độ phản xạ vật thể.
Ngõ ra PNP: Tương thích hoàn hảo với các hệ thống điều khiển PLC phổ biến hiện nay.
Tiêu chuẩn IP67: Khả năng chống bụi và kháng nước mạnh mẽ, vận hành bền bỉ trong môi trường công nghiệp.
Dây cáp 5m tiện lợi: Độ dài lý tưởng cho các hệ thống băng tải và dây chuyền sản xuất quy mô lớn.
Tốc độ đáp ứng siêu nhanh: Thời gian phản hồi chỉ 1ms, tối ưu cho các ứng dụng kiểm tra tốc độ cao.

nhà chế tạo: Omron

SKU: E3Z-LS81 5M

Tải xuống mẫu

Giá cũ: 3.207.300 ₫

Giá bán: 2.565.840 ₫

Giới thiệu Cảm biến quang Omron E3Z-LS81 5M - Giải pháp nhận diện vật thể chính xác tuyệt đối

Trong các hệ thống tự động hóa công nghiệp, việc cảm biến bị nhận diện nhầm do màu sắc vật thể trùng với màu nền hoặc do độ phản xạ bề mặt là một thách thức lớn. Cảm biến quang Omron E3Z-LS81 5M được thiết kế để giải quyết triệt để vấn đề này. Sử dụng công nghệ BGS (Background Suppression - Loại bỏ nền) tiên tiến, thiết bị cho phép hệ thống chỉ tập trung nhận diện vật thể trong một khoảng cách nhất định, hoàn toàn 'bỏ qua' các nhiễu từ môi trường phía sau. Đây là sự lựa chọn hàng đầu cho các kỹ sư cần độ tin cậy cao tại các nhà máy thông minh.

Điểm nổi bật vượt trội của Omron E3Z-LS81 5M

Công nghệ BGS đỉnh cao: Khác với cảm biến khuếch tán thông thường, E3Z-LS81 dựa vào khoảng cách vật lý để xác định vật thể, giúp triệt tiêu sai số do vật thể có màu sắc hoặc độ sáng tương đồng với nền.
Độ bền chuẩn công nghiệp: Thiết kế đạt tiêu chuẩn IP67, giúp thiết bị hoạt động ổn định ngay cả trong môi trường ẩm ướt, nhiều bụi bẩn hoặc tiếp xúc với dầu mỡ.
Tín hiệu ổn định với đèn chỉ báo: Tích hợp đèn báo trạng thái (Stability Indicator) giúp kỹ thuật viên kiểm soát chất lượng tín hiệu ngay lập tức, giảm thiểu tối đa thời gian dừng máy (downtime).
Hiệu suất siêu tốc: Với thời gian đáp ứng chỉ 1ms, cảm biến đáp ứng hoàn hảo cho các ứng dụng đếm sản phẩm hoặc kiểm tra vị trí trên dây chuyền tốc độ cao.
Lắp đặt linh hoạt: Núm xoay điều chỉnh độ nhạy cho phép người dùng dễ dàng tinh chỉnh vùng phát hiện theo nhu cầu thực tế.

Bảng thông số kỹ thuật chi tiết

Model	E3Z-LS81 5M
Thương hiệu	Omron (Nhật Bản)
Phương pháp cảm biến	Loại bỏ nền (BGS - Background Suppression)
Khoảng cách phát hiện	20 đến 200 mm (Vật trắng); 20 đến 160 mm (Vật đen)
Nguồn sáng	LED Đỏ (Bước sóng 670 nm)
Điện áp hoạt động	12 đến 24 VDC (Sai số ±10% ripple)
Dòng điện tiêu thụ	Tối đa 30 mA
Ngõ ra điều khiển	PNP Open Collector (Tối đa 26.4 VDC, 100 mA)
Chế độ hoạt động	Tùy chọn Light-ON hoặc Dark-ON
Mạch bảo vệ	Chống ngắn mạch đầu ra, bảo vệ ngược cực nguồn
Thời gian đáp ứng	Tối đa 1 ms
Tiêu chuẩn bảo vệ	IEC: IP67 (Chống bụi và nước)
Chiều dài cáp	5 mét (Dây đúc sẵn)
Nhiệt độ vận hành	-25 đến 55 ℃
Chỉ báo trạng thái	Đèn báo hoạt động (Cam), Đèn báo ổn định (Xanh lá)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Cảm biến Omron E3Z-LS81 5M

Tối ưu năng suất: Loại bỏ tình trạng nhận diện nhầm, giúp dây chuyền vận hành liên tục, giảm tỷ lệ lỗi sản phẩm.
Tiết kiệm chi phí: Độ bền cao từ thương hiệu Omron giúp kéo dài vòng đời thiết bị, giảm thiểu chi phí thay thế và bảo trì định kỳ.
An tâm vận hành: Khả năng chống nhiễu nền cực tốt giúp kỹ sư tự tin thiết lập các ứng dụng khó nhất trong môi trường khắc nghiệt.
Lắp đặt nhanh chóng: Dây cáp 5m tích hợp sẵn giúp giảm bớt việc đấu nối trung gian, đảm bảo tính thẩm mỹ và ổn định tín hiệu.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn cảm biến lên giá đỡ chắc chắn. Đảm bảo thấu kính hướng trực diện về phía vật thể và không bị che khuất bởi các bộ phận khác.
Bước 2 - Đấu nối điện: Kết nối theo sơ đồ chuẩn PNP: Dây Nâu (+24V), Dây Xanh (0V), Dây Đen (Tín hiệu Output). Kiểm tra kỹ điện áp trước khi cấp nguồn.
Bước 3 - Thiết lập vùng phát hiện: Đặt vật thể tại vị trí cần đo. Xoay núm điều chỉnh độ nhạy cho đến khi đèn màu Cam sáng (có vật) và đèn màu Xanh lá sáng (tín hiệu ổn định).
Bước 4 - Kiểm tra vận hành: Thử nghiệm di chuyển vật thể ra vào vùng quét để đảm bảo cảm biến phản hồi chính xác theo chế độ Light-ON hoặc Dark-ON đã chọn.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động hoàn hảo, bạn nên kết hợp Omron E3Z-LS81 5M với:

Nguồn tổ ong DC 24V: Đảm bảo dòng điện sạch, không nhiễu cho cảm biến.
Bộ điều khiển PLC Omron: Các dòng CP1E, CP1L hoặc CJ series (hỗ trợ ngõ vào PNP).
Giá đỡ cảm biến (Bracket): Giúp định vị cảm biến chính xác, tránh rung lắc ảnh hưởng đến khoảng cách BGS.

Ứng dụng thực tế (Application)

Ngành đóng gói: Phát hiện thùng carton, hộp nhựa trên băng tải mà không bị nhầm với màu nền băng tải.
Sản xuất linh kiện điện tử: Kiểm tra vị trí các chi tiết nhỏ, tránh nhiễu từ các bề mặt kim loại phản quang xung quanh.
Ngành thực phẩm & đồ uống: Đếm chai lọ, bao bì trong môi trường có độ ẩm cao.
Hệ thống phân loại tự động: Phân loại hàng hóa dựa trên sự hiện diện vật thể với độ chính xác cực cao.

FAQ - Những câu hỏi thường gặp về Omron E3Z-LS81 5M

1. Công nghệ BGS khác gì với cảm biến quang thông thường?
Cảm biến thông thường dựa vào cường độ ánh sáng phản xạ (dễ sai nếu nền sáng/tối), còn BGS dựa vào khoảng cách vật lý, giúp bỏ qua hoàn toàn mọi nhiễu từ nền phía sau.

2. Tôi có thể dùng cảm biến này cho vật thể màu đen không?
Có, nhưng khoảng cách phát hiện sẽ ngắn hơn (tối đa 160mm) so với vật trắng (200mm) do đặc tính hấp thụ ánh sáng của vật đen.

3. Tại sao đèn xanh lá (Stability Indicator) không sáng?
Điều này có nghĩa là tín hiệu đang ở ngưỡng yếu. Bạn cần vệ sinh thấu kính hoặc điều chỉnh lại núm xoay khoảng cách để tăng độ ổn định.

4. Ngõ ra PNP có kết nối được với PLC NPN không?
Không, bạn cần chọn đúng loại ngõ ra (PNP hoặc NPN) để tương thích với cấu hình đấu nối của PLC. Nếu dùng PLC NPN, bạn cần đổi sang model ngõ ra NPN.

5. Cảm biến có chịu được môi trường có nước bắn vào không?
Hoàn toàn được, với tiêu chuẩn IP67, cảm biến chống bụi hoàn toàn và chịu được việc phun nước trong môi trường công nghiệp.

6. Làm sao để chuyển đổi giữa chế độ Light-ON và Dark-ON?
Bạn có thể điều chỉnh thông qua mạch điều khiển hoặc theo hướng dẫn cài đặt cụ thể trên thân máy tùy theo phiên bản sản phẩm.

7. Khoảng cách 5m là dây cố định hay có thể nối dài?
Đây là dây đúc sẵn 5m. Bạn có thể nối dài thêm nhưng nên sử dụng dây bọc kim (shielded) để tránh nhiễu tín hiệu.

8. Sản phẩm có dùng được trong môi trường ánh sáng mạnh không?
E3Z-LS81 có khả năng chống nhiễu ánh sáng rất tốt, nhưng nên tránh lắp đối diện trực tiếp với ánh nắng mặt trời hoặc đèn công suất quá lớn.

9. Mua sản phẩm tại AUT VN có được bảo hành không?
Có, tại AUT VN, tất cả sản phẩm Omron đều được cam kết chính hãng và bảo hành theo tiêu chuẩn nhà sản xuất.

10. Giá cảm biến Omron E3Z-LS81 5M tại Việt Nam hiện nay?
Giá có thể thay đổi tùy thời điểm, vui lòng liên hệ AUT VN để nhận báo giá tốt nhất và chiết khấu hấp dẫn.
