Cảm biến quang Omron E3Z-R61 5M | Phản xạ gương, Chống nhiễu M.S.R, Ngõ ra NPN

Công nghệ M.S.R độc quyền: Chống nhiễu ánh sáng môi trường tuyệt đối, đảm bảo tín hiệu hoạt động cực kỳ ổn định.
Kiểu phát hiện: Phản xạ gương (Retro-reflective) với khoảng cách phát hiện lên đến 4m (khi dùng gương E39-R1S).
Ngõ ra NPN: Thiết kế NPN Open Collector, tương thích hoàn hảo với các dòng PLC công nghiệp.
Tiêu chuẩn IP67: Kháng bụi và chống nước mạnh mẽ, vận hành bền bỉ trong môi trường khắc nghiệt.
Kết nối sẵn 5m: Dây cáp tích hợp dài 5m giúp tối ưu chi phí và linh hoạt trong thi công.

nhà chế tạo: Omron

SKU: E3Z-R61 5M

Tải xuống mẫu

Giá cũ: 2.403.000 ₫

Giá bán: 1.922.400 ₫

Số lượng:

Giới thiệu cảm biến quang Omron E3Z-R61 5M

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cao, việc phát hiện vật thể không bị sai lệch do nhiễu ánh sáng là yếu tố then chốt. Cảm biến quang Omron E3Z-R61 5M là giải pháp phản xạ gương (Retro-reflective) cao cấp, được thiết kế để giải quyết triệt để vấn đề nhiễu tín hiệu. Với công nghệ M.S.R (Multi-frequency suppression) độc quyền, thiết bị đảm bảo sự ổn định tuyệt đối ngay cả khi đặt trong môi trường có ánh sáng mạnh hoặc ánh sáng mặt trời gây nhiễu, giúp dây chuyền sản xuất của bạn vận hành xuyên suốt không gián đoạn.

Điểm nổi bật của sản phẩm

Chống nhiễu vượt trội với M.S.R: Công nghệ đa tần số giúp loại bỏ hoàn toàn các tác động từ ánh sáng môi trường, ngăn chặn tình trạng báo giả hoặc mất tín hiệu.
Phạm vi hoạt động rộng: Khả năng phát hiện vật thể lên đến 4m giúp tối ưu hóa không gian lắp đặt cho các hệ thống băng tải dài.
Độ bền công nghiệp IP67: Chống chịu tốt trước bụi bẩn và tia nước, lý tưởng cho các môi trường sản xuất thực phẩm, linh kiện điện tử hoặc kho bãi.
Lắp đặt linh hoạt: Thiết kế nhỏ gọn, ngõ ra NPN phổ biến và dây cáp sẵn 5m giúp rút ngắn tối đa thời gian và chi phí triển khai hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E3Z-R61 5M
Phương pháp phát hiện	Phản xạ gương (Retro-reflective) tích hợp công nghệ chống nhiễu M.S.R
Khoảng cách phát hiện	Sử dụng gương E39-R1S: 100 mm đến 4 m Sử dụng gương E39-R1: 100 mm đến 3 m
Vật thể phát hiện tiêu chuẩn	Đường kính tối thiểu 75 mm (Vật thể không xuyên sáng)
Góc hướng tia	2 đến 10 °
Nguồn sáng	LED Đỏ (660 nm)
Điện áp nguồn	12 đến 24 VDC ±10%
Dòng tiêu thụ	Tối đa 30 mA
Ngõ ra điều khiển	NPN Open Collector (Tối đa 26.4 VDC, 100 mA)
Chế độ vận hành	Lựa chọn linh hoạt Light-ON / Dark-ON
Mạch bảo vệ	Chống ngắn mạch đầu ra, chống ngược cực nguồn và đầu ra
Thời gian đáp ứng	Tối đa 1 ms
Chỉnh độ nhạy	Điều chỉnh xoay một vòng (Single-turn)
Nhiệt độ vận hành	-25 đến 55 ℃
Tiêu chuẩn bảo vệ	IEC: IP67
Phương pháp kết nối	Dây cáp sẵn dài 5 m
Chỉ báo hoạt động	Đèn báo vận hành (Cam), Đèn báo độ ổn định (Xanh lá)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3Z-R61 5M

Tối ưu hóa năng suất: Loại bỏ các lỗi dừng máy đột ngột do nhiễu ánh sáng, đảm bảo dây chuyền hoạt động liên tục.
Tiết kiệm chi phí vận hành: Độ bền cao và khả năng kháng môi trường khắc nghiệt giúp giảm thiểu tối đa tần suất bảo trì và thay thế.
Lắp đặt dễ dàng: Với dây cáp 5m sẵn có, kỹ sư không cần mua thêm dây nối, giúp tiết kiệm thời gian và giảm bớt các điểm nối dễ gây lỗi.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt vật lý: Gắn cảm biến vào giá đỡ và lắp đặt gương phản xạ đối diện theo trục thẳng hàng để đảm bảo tia sáng không bị lệch.

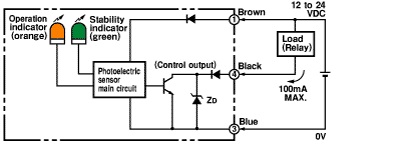

Bước 2: Kết nối điện: Kết nối dây cáp vào nguồn DC 12-24V. Đấu nối tải (Load) vào ngõ ra NPN (lưu ý kết nối cực âm của tải vào ngõ ra cảm biến).
Bước 3: Căn chỉnh độ nhạy: Sử dụng tua vít nhỏ điều chỉnh biến trở trên thân cảm biến cho đến khi đạt mức nhạy mong muốn.
Bước 4: Kiểm tra trạng thái: Quan sát đèn Cam (vận hành) và đèn Xanh lá (độ ổn định). Nếu đèn xanh lá sáng ổn định, thiết bị đang làm việc ở trạng thái tin cậy nhất.

Sản phẩm trên sử dụng chung với sản phẩm nào

Để đạt hiệu quả phát hiện và khoảng cách tối ưu nhất, quý khách nên kết hợp cùng:

Gương phản xạ Omron E39-R1S (Cho khoảng cách lên đến 4m)
Gương phản xạ Omron E39-R1 (Cho khoảng cách lên đến 3m)
Bộ nguồn DC 24V chuẩn công nghiệp.

Ứng dụng sản phẩm

Ngành thực phẩm & đồ uống: Kiểm soát chai lọ, hộp trên băng tải tốc độ cao.
Logistics & Kho bãi: Phát hiện và phân loại thùng hàng trong hệ thống tự động.
Sản xuất linh kiện điện tử: Phát hiện sản phẩm nhỏ với độ chính xác cực cao.
Hệ thống đóng gói: Kiểm soát sự hiện diện của bao bì trước khi đóng thùng.
