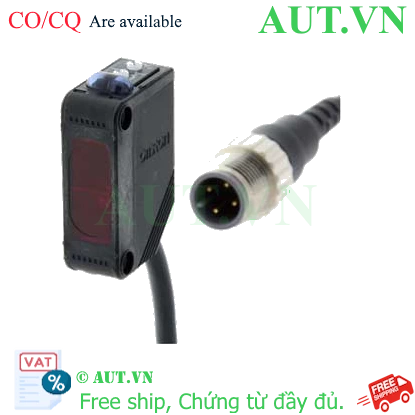

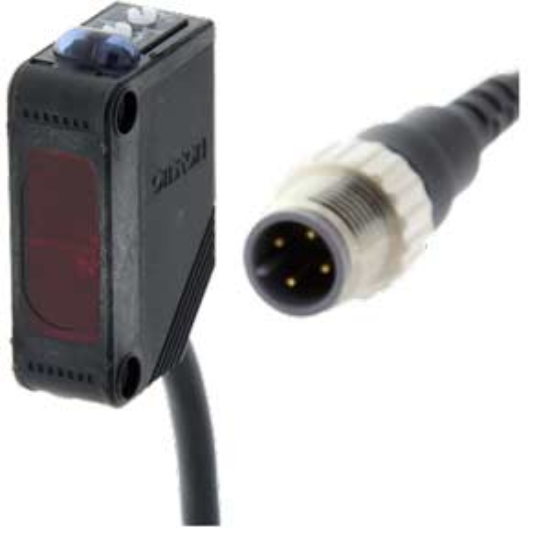

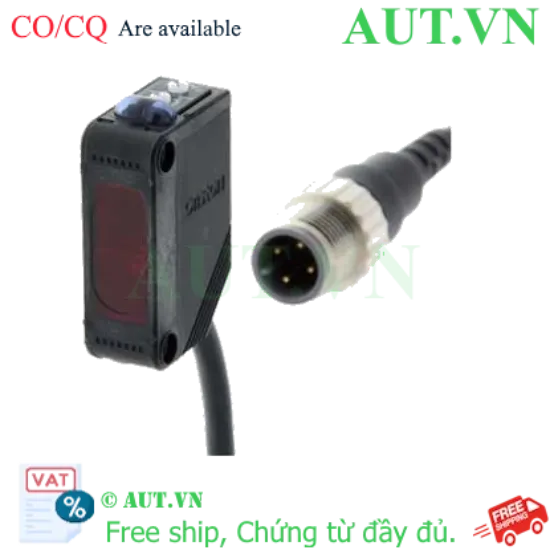

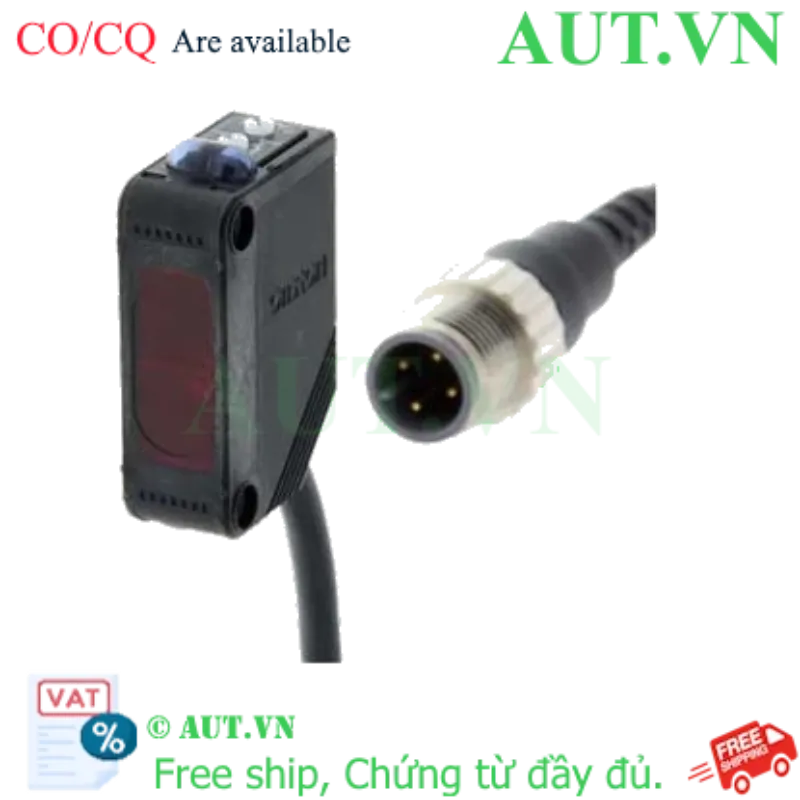

Cảm biến quang Omron E3Z-R61-M1TJ-1: Phản xạ Gương, Lọc phân cực 4m, Ngõ ra NPN - Chính hãng AUT VN

Nguyên lý: Phản xạ gương (Retro-reflective) tích hợp bộ lọc phân cực, chuyên dụng phát hiện vật thể bóng (inox, kính, nhựa).
Khoảng cách phát hiện: 0.1m đến 4m, độ chính xác tuyệt đối.
Ngõ ra: NPN (Hỗ trợ linh hoạt chế độ Light-ON/Dark-ON).
Tiêu chuẩn bảo vệ: IP67 kháng bụi và nước, bền bỉ trong môi trường công nghiệp khắc nghiệt.
Kết nối: Cáp liền 0.3m, tối ưu cho không gian lắp đặt nhỏ hẹp.
Thương hiệu: Omron Nhật Bản, phân phối chính hãng bởi AUT VN.

nhà chế tạo: Omron

SKU: E3Z-R61-M1TJ-1 0.3M

Tải xuống mẫu

Giá cũ: 2.196.600 ₫

Giá bán: 1.757.280 ₫

Số lượng:

Giới thiệu cảm biến quang Omron E3Z-R61-M1TJ-1

Cảm biến quang Omron E3Z-R61-M1TJ-1 là giải pháp cảm biến cao cấp thuộc dòng E3Z danh tiếng của Omron, được thiết kế đặc biệt để giải quyết thách thức trong việc phát hiện các vật thể có bề mặt bóng loáng. Trong môi trường công nghiệp, các vật liệu như inox, gương hoặc nhựa bóng thường gây ra hiện tượng phản xạ giả, khiến cảm biến thông thường hoạt động sai sót. Với công nghệ bộ lọc phân cực (Polarized Filter), E3Z-R61-M1TJ-1 loại bỏ hoàn toàn nhiễu ánh sáng, đảm bảo tín hiệu chính xác tuyệt đối. Đây là sự lựa chọn hàng đầu cho các doanh nghiệp muốn tối ưu hóa dây chuyền tự động hóa và giảm thiểu tỷ lệ lỗi sản phẩm tại AUT VN.

Điểm nổi bật của sản phẩm

Công nghệ lọc phân cực tiên tiến: Khả năng phân biệt chính xác giữa ánh sáng phản xạ từ gương và ánh sáng phản xạ từ vật thể bóng, loại bỏ hiện tượng báo giả trong phạm vi lên đến 4m.
Độ bền chuẩn công nghiệp IP67: Vỏ ngoài chịu lực, chống thấm nước và bụi bẩn, hoạt động ổn định ngay cả trong môi trường ẩm ướt hoặc có tia nước bắn.
Tùy chỉnh logic linh hoạt: Tích hợp công tắc chuyển đổi Light-ON/Dark-ON, giúp kỹ thuật viên dễ dàng thiết lập điều khiển phù hợp với PLC mà không cần thay đổi sơ đồ đấu nối phức tạp.
Thời gian đáp ứng siêu nhanh: Tốc độ phản hồi chỉ 1ms, lý tưởng cho các băng tải tốc độ cao và ứng dụng đếm sản phẩm yêu cầu độ chính xác khắt khe.

Bảng thông số kỹ thuật chi tiết

Model	E3Z-R61-M1TJ-1
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn	12 đến 24 VDC
Nguyên lý hoạt động	Phản xạ gương (Retro-reflective) có lọc phân cực
Khoảng cách phát hiện	0.1m - 4m
Kiểu ngõ ra	NPN (Open Collector)
Chế độ hoạt động	Light-ON / Dark-ON (Có thể lựa chọn)
Thời gian đáp ứng	1 ms
Nguồn sáng	LED Đỏ
Cấp bảo vệ	IP67
Chiều dài cáp	0.3 m
Nhiệt độ vận hành	-25°C đến 55°C
Kích thước	10.8 x 33.1 x 20 mm

Lợi ích khi đầu tư Omron E3Z-R61-M1TJ-1

Loại bỏ hoàn toàn sai số: Giải quyết triệt để vấn đề cảm biến nhầm vật thể bóng là gương phản xạ, giúp hệ thống vận hành trơn tru không gián đoạn.
Tối ưu chi phí vận hành: Độ bền chuẩn IP67 giúp giảm tần suất thay thế linh kiện, tiết kiệm chi phí bảo trì dài hạn.
Lắp đặt tinh gọn: Với thiết kế compact và cáp 0.3m, sản phẩm cực kỳ phù hợp cho các máy móc nhỏ, giúp tối ưu diện tích đi dây trong tủ điện hoặc cụm máy.
Tin cậy tuyệt đối: Omron là thương hiệu hàng đầu thế giới, đảm bảo sự ổn định cho dây chuyền, giảm thiểu tối đa thời gian dừng máy (downtime).

Hướng dẫn lắp đặt và sử dụng (How-to)

Lắp đặt gương phản xạ: Gắn gương tương thích (ví dụ: E39-R1) đối diện với cảm biến. Đảm bảo bề mặt gương sạch và không bị che khuất.
Cố định cảm biến: Sử dụng giá đỡ chuyên dụng để gắn E3Z-R61-M1TJ-1, đảm bảo vị trí lắp đặt chắc chắn, không bị rung lắc.
Căn chỉnh trục quang: Cấp nguồn, điều chỉnh đầu cảm biến sao cho tia sáng đỏ phản xạ từ gương quay về mắt thu (đèn chỉ báo trên thân máy sẽ sáng).
Đấu nối điện: Kết nối nguồn 12-24VDC và ngõ ra NPN vào PLC hoặc Relay theo đúng sơ đồ kỹ thuật của Omron.
Tinh chỉnh độ nhạy: Xoay biến trở (potentiometer) trên thân máy để điều chỉnh khoảng cách phát hiện vật thể chính xác theo yêu cầu thực tế.

Sản phẩm sử dụng chung và phụ kiện đi kèm

Để đạt hiệu quả vận hành tốt nhất, AUT VN khuyến nghị quý khách sử dụng kết hợp với:

Gương phản xạ: Omron E39-R1, E39-R10 hoặc E39-R1K tùy theo diện tích vùng phát hiện.
Giá đỡ cảm biến: Omron E39-L104, E39-L142 giúp cố định thiết bị chuẩn xác.

Ứng dụng thực tế của sản phẩm

Ngành Đóng gói & Thực phẩm: Phát hiện chai thủy tinh, lon nhôm, màng co nhựa bóng trên băng tải.
Ngành Cơ khí chính xác: Nhận diện các chi tiết gia công từ inox, thép mạ chrome, bề mặt phay bóng.
Hệ thống Logistics: Kiểm soát vị trí kiện hàng, phân loại hàng hóa tự động bằng băng chuyền.
Sản xuất Điện tử: Phát hiện linh kiện trên bảng mạch (PCB) hoặc khay chứa linh kiện bề mặt phản xạ.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm Omron E3Z-R61-M1TJ-1 có kèm gương phản xạ không?

Không, gương phản xạ được bán rời. Tùy vào nhu cầu, bạn có thể chọn các mẫu gương như E39-R1 hoặc E39-R10 tại AUT VN.

2. Tại sao tôi nên chọn bản lọc phân cực thay vì cảm biến quang thông thường?

Bản lọc phân cực ngăn chặn việc cảm biến bị "đánh lừa" bởi vật thể bóng. Cảm biến thường sẽ nhầm vật bóng là gương, dẫn đến việc không phát hiện được vật thể.

3. Ngõ ra NPN của cảm biến này phù hợp với PLC nào?

Ngõ ra NPN (kéo xuống 0V) tương thích hoàn hảo với hầu hết các PLC phổ biến như Mitsubishi, Omron, Keyence, Delta... tại Việt Nam.

4. Khoảng cách phát hiện 4m có thể điều chỉnh không?

Có, 4m là tầm xa tối đa. Bạn có thể tinh chỉnh độ nhạy thông qua biến trở trên thân máy để phù hợp với khoảng cách thực tế ngắn hơn.

5. Thiết bị có hoạt động được trong môi trường ẩm ướt không?

Hoàn toàn được. Với tiêu chuẩn IP67, cảm biến chống bụi tuyệt đối và chịu được tia nước bắn hoặc ngâm nước tạm thời.

6. Chế độ Light-ON và Dark-ON khác nhau như thế nào?

Light-ON: Xuất tín hiệu khi có ánh sáng phản xạ (không có vật cản). Dark-ON: Xuất tín hiệu khi tia sáng bị vật thể che khuất.

7. Chiều dài cáp 0.3m quá ngắn, tôi có thể nối dài không?

Có, bạn có thể nối thêm dây dẫn. Tuy nhiên, hãy đảm bảo sử dụng mối nối cách điện tốt và chống nhiễu để không làm ảnh hưởng đến tín hiệu điều khiển.

8. Làm sao để biết cảm biến đã căn chỉnh đúng với gương?

Khi tia sáng đỏ phản xạ từ gương quay về mắt thu chính xác, đèn LED chỉ báo trạng thái trên thân cảm biến sẽ sáng lên.
