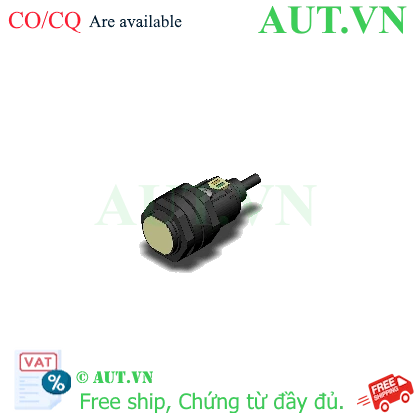

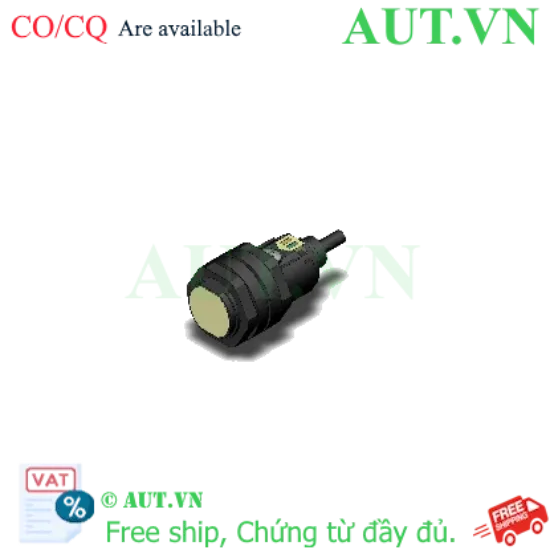

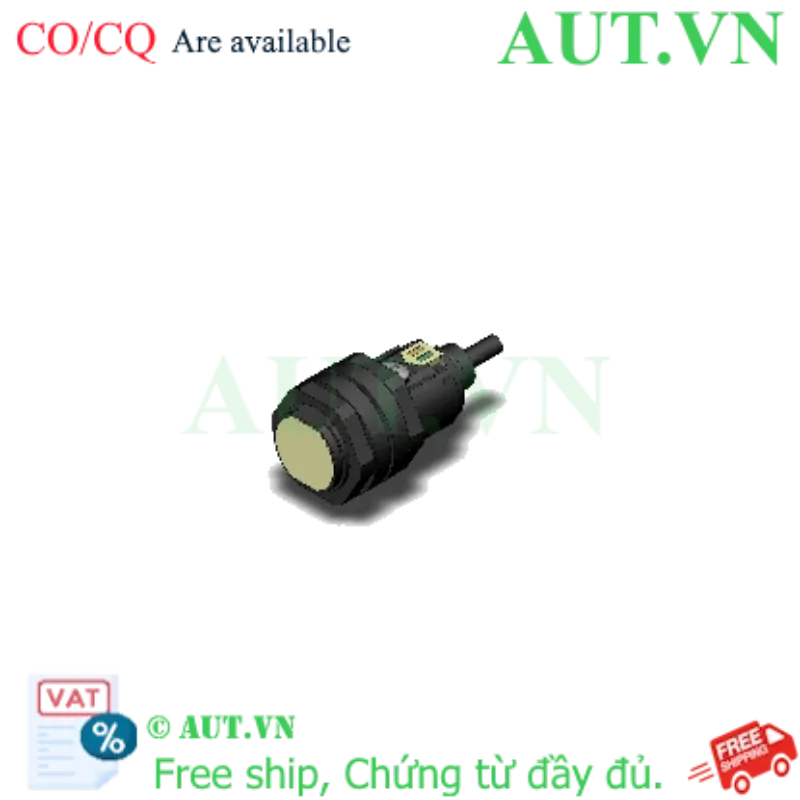

Cảm biến quang Omron E3FA-DN13 2M | Phản xạ khuếch tán 1m, Ngõ ra NPN, Chống nước IP69K

Loại cảm biến: Phản xạ khuếch tán (Diffuse-reflective) - Không cần gương.
Khoảng cách phát hiện: Tối đa 1 mét (với vật thể trắng tiêu chuẩn).
Tiêu chuẩn bảo vệ: IP69K (Chống nước áp lực cao, chịu nhiệt độ khắc nghiệt).
Ngõ ra: NPN (Tùy chọn chế độ Light-ON/Dark-ON).
Kết nối: Cáp đúc sẵn dài 2 mét, chống nhiễu tốt.

nhà chế tạo: Omron

SKU: E3FA-DN13 2M

Tải xuống mẫu

Giá cũ: 1.172.100 ₫

Giá bán: 937.680 ₫

Số lượng:

Giới thiệu cảm biến quang Omron E3FA-DN13 2M chính hãng

Cảm biến quang Omron E3FA-DN13 2M là dòng cảm biến quang điện cao cấp, được thiết kế để giải quyết bài toán phát hiện vật thể trong những môi trường công nghiệp khắc nghiệt nhất. Sử dụng công nghệ phản xạ khuếch tán tiên tiến, thiết bị cho phép nhận diện vật thể trực tiếp mà không cần lắp đặt gương phản xạ phức tạp, giúp tối ưu hóa không gian lắp đặt và tiết kiệm chi phí đầu tư ban đầu.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo độ bền vượt trội và độ chính xác tuyệt đối cho mọi dây chuyền tự động hóa.

Điểm nổi bật của Omron E3FA-DN13 2M

Khả năng kháng nước vượt trội (IP69K): Khác với các dòng IP67 thông thường, E3FA-DN13 đạt chuẩn IP69K, cho phép thiết bị chịu được các vòi xịt nước áp lực cao và nhiệt độ lớn, cực kỳ phù hợp cho ngành thực phẩm và chế biến cần vệ sinh bằng nước thường xuyên.
Ngõ ra NPN linh hoạt: Tích hợp công tắc chọn chế độ Light-ON hoặc Dark-ON, giúp kỹ thuật viên dễ dàng điều chỉnh theo logic điều khiển của PLC mà không cần thay đổi phần cứng.
Cảm biến nhạy bén: Nút hiệu chỉnh độ nhạy (Sensitivity setting) cho phép tinh chỉnh khoảng cách phát hiện tối ưu cho từng loại bề mặt vật thể khác nhau.
Chẩn đoán trạng thái nhanh chóng: Hệ thống đèn LED hiển thị trạng thái hoạt động và độ ổn định của tín hiệu, giúp việc bảo trì và xử lý sự cố trở nên đơn giản hơn bao giờ hết.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết kỹ thuật
Model	E3FA-DN13 2M

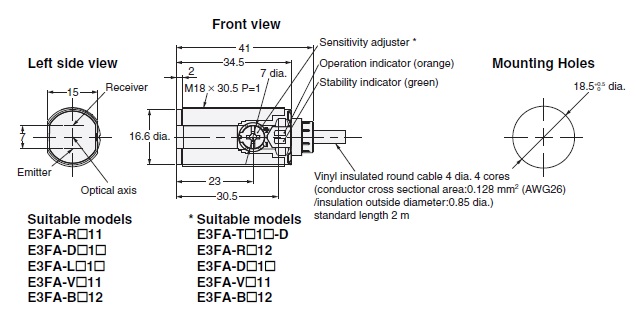

Kiểu dáng	Hình trụ (Cylinder type) M18
Phương thức cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	Tối đa 1 mét (với giấy trắng 300 x 300 mm)
Kích thước điểm sáng	120 x 150 mm (tại khoảng cách 1m)
Nguồn sáng	LED Đỏ (Bước sóng 624 nm)
Điện áp hoạt động	10 đến 30 VDC ±10%
Dòng tiêu thụ	Tối đa 25 mA
Ngõ ra điều khiển	NPN Open Collector (Max 30 VDC, 100 mA)
Chế độ hoạt động	Chọn được Light-ON hoặc Dark-ON
Thời gian đáp ứng	≤ 0.5 ms
Tiêu chuẩn bảo vệ	IEC: IP67 / DIN40050-9: IP69K
Nhiệt độ vận hành	-25 đến 55 ℃
Kết nối	Cáp đúc sẵn (2 mét)
Vật liệu vỏ	Nhựa ABS cao cấp, Thấu kính PMMA

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron E3FA-DN13 2M

Tối ưu hóa tốc độ sản xuất: Với thời gian đáp ứng siêu nhanh 0.5ms, cảm biến đảm bảo bắt kịp tốc độ của các băng tải tốc độ cao, giảm thiểu lỗi bỏ sót vật thể.
Tiết kiệm chi phí bảo trì: Chuẩn IP69K giúp thiết bị sống sót trong môi trường vệ sinh công nghiệp (xịt nước áp lực cao), kéo dài vòng đời sản phẩm và giảm thời gian dừng máy.
Lắp đặt đơn giản: Thiết kế chuẩn M18 giúp việc thay thế các cảm biến cũ trở nên cực kỳ nhanh chóng, không cần chỉnh sửa cơ khí phức tạp.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1 - Định vị: Sử dụng đai ốc M18 để cố định cảm biến vào giá đỡ. Lưu ý mặt thấu kính phải hướng trực tiếp và vuông góc với bề mặt vật cần phát hiện.

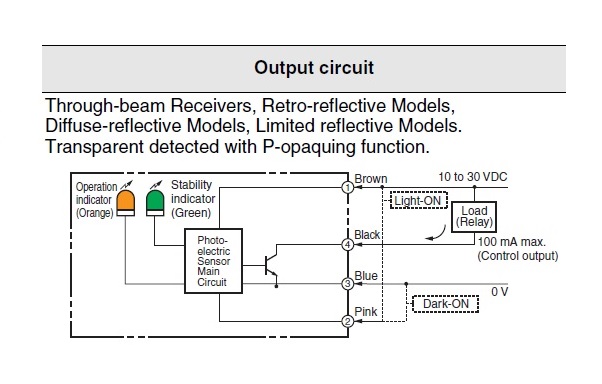

Bước 2 - Đấu nối điện: Thực hiện đấu nối theo mã màu dây:
- Dây Nâu: Nối cực dương (+) 10-30VDC.
- Dây Xanh: Nối cực âm (-) 0V.
- Dây Đen: Ngõ ra tín hiệu NPN (nối vào chân Input của PLC).
Bước 3 - Cân chỉnh độ nhạy: Đặt vật thể ở khoảng cách làm việc mong muốn, xoay nút điều chỉnh độ nhạy cho đến khi đèn LED báo trạng thái thay đổi theo đúng yêu cầu.
Bước 4 - Thiết lập Logic: Gạt công tắc chọn Light-ON (kích khi có vật) hoặc Dark-ON (kích khi mất vật) tùy theo nhu cầu thực tế của hệ thống.

Sản phẩm sử dụng chung với (isRelatedTo)

Bộ điều khiển PLC Omron: Dòng CP1E, CP1L, CP1H để xử lý tín hiệu điều khiển.
Nguồn tổ ong 24VDC: Cung cấp nguồn điện ổn định cho hệ thống.
Relay trung gian Omron: Dùng khi cần chuyển đổi tín hiệu từ NPN sang các thiết bị khác.
Giá đỡ cảm biến M18: Giúp cố định vị trí cảm biến chắc chắn trên máy.

Ứng dụng thực tế (Application)

Cảm biến Omron E3FA-DN13 2M được ứng dụng rộng rãi trong các lĩnh vực:

Ngành Thực phẩm & Đồ uống: Phát hiện chai lọ, hộp đựng trên dây chuyền sản xuất có quy trình rửa bằng vòi xịt áp lực.
Ngành Logistics & Kho bãi: Đếm số lượng kiện hàng, phát hiện vật cản trên băng tải tự động.
Ngành Sản xuất Điện tử: Kiểm tra sự hiện diện của linh kiện trong các máy lắp ráp tự động hóa chính xác.

Câu hỏi thường gặp (FAQ)

1. Cảm biến này có cần lắp gương đối diện không?
Không, đây là loại phản xạ khuếch tán, nó thu nhận ánh sáng phản xạ trực tiếp từ bề mặt vật thể.

2. Tại sao tôi không phát hiện được vật thể màu đen?
Vật màu đen hấp thụ ánh sáng mạnh. Bạn cần đưa vật lại gần cảm biến hơn hoặc điều chỉnh nút độ nhạy (sensitivity) lên mức cao nhất.

3. Chuẩn IP69K có ý nghĩa gì so với IP67?
IP69K cho phép chịu được vòi xịt nước áp lực cực cao và nhiệt độ cao, trong khi IP67 chỉ chịu được việc ngâm nước tạm thời.

4. Ngõ ra NPN có dùng được cho PLC Siemens không?
Có, nhưng bạn cần đảm bảo chân Common của PLC Siemens đó được đấu nối lên nguồn dương (+24V) để nhận tín hiệu mức thấp từ NPN.

5. Khoảng cách 1m là cố định hay có thể thay đổi?
1m là khoảng cách tối đa với vật màu trắng. Bạn có thể dùng nút xoay để giảm khoảng cách phát hiện xuống nếu muốn tăng độ nhạy.

6. Đèn LED trên cảm biến báo hiệu điều gì?
Đèn màu cam báo hiệu trạng thái của ngõ ra (khi có vật/mất vật), đèn màu xanh báo hiệu mức độ ổn định của tín hiệu thu nhận.

7. Tôi có thể nối dài dây cáp 2m ra thêm không?
Có thể, nhưng nên sử dụng dây cáp bọc kim chống nhiễu để đảm bảo tín hiệu NPN không bị sai lệch trong môi trường công nghiệp.

8. Sản phẩm có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Omron.

9. Làm sao để biết cảm biến đang hoạt động tốt?
Khi có vật đi qua, đèn LED báo trạng thái phải chuyển đổi rõ rệt. Nếu không, hãy kiểm tra nguồn cấp và độ sạch của thấu kính.

10. AUT VN có sẵn hàng không?
AUT VN luôn có sẵn số lượng lớn sản phẩm Omron tại kho, hỗ trợ giao hàng nhanh chóng toàn quốc.
