Cảm biến E3FA-DN21 có thể hoạt động trong môi trường nước không?

Có, với tiêu chuẩn IP69K, cảm biến này có khả năng chịu được tia nước áp lực cao và nhiệt độ cao.

Làm thế nào để thay đổi giữa chế độ Light-ON và Dark-ON?

Thiết bị được thiết kế có thể lựa chọn giữa hai chế độ này để phù hợp với logic điều khiển của hệ thống.

Khoảng cách 100mm là cố định hay có thể điều chỉnh?

100mm là khoảng cách tối đa trên vật liệu chuẩn. Bạn có thể điều chỉnh độ nhạy để thay đổi khoảng cách phát hiện thực tế.

Ngõ ra NPN là loại ngõ ra kéo xuống mass (sink), chân tín hiệu sẽ được nối với cực âm khi kích hoạt.

Cảm biến có chống ngắn mạch không?

Có, tích hợp mạch bảo vệ chống ngắn mạch ngõ ra và chống ngược cực nguồn điện.

Tôi có thể dùng cảm biến này cho vật thể màu đen không?

Có, nhưng cần điều chỉnh độ nhạy cao hơn vì vật thể màu đen hấp thụ ánh sáng nhiều hơn.

Sản phẩm có đi kèm phụ kiện gì không?

Bao gồm tờ hướng dẫn sử dụng và các đai ốc M18 để lắp đặt.

Tại sao nên mua tại AUT VN?

AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, giá tốt và hỗ trợ kỹ thuật chuyên nghiệp.

Cảm biến quang điện Omron E3FA-DN21 | NPN, 100mm, Phản xạ khuếch tán

Loại cảm biến: Phản xạ khuếch tán (Diffuse-reflective)
Ngõ ra: NPN Open Collector
Khoảng cách phát hiện: 100mm (trên giấy trắng 300x300mm)
Nguồn cấp: 10...30 VDC
Chế độ hoạt động: Có thể chọn Light-ON hoặc Dark-ON
Tiêu chuẩn bảo vệ: IP67, IP69K (Chống nước, chống bụi cực cao)
Kết nối: Đầu nối M12 tiện lợi

nhà chế tạo: Omron

SKU: E3FA-DN21

Tải xuống mẫu

Giá cũ: 928.066 ₫

Giá bán: 773.388 ₫

Giới thiệu Cảm biến quang điện Omron E3FA-DN21

Trong các hệ thống tự động hóa hiện đại, việc phát hiện vật thể chính xác và ổn định là yếu tố sống còn. Cảm biến quang điện Omron E3FA-DN21 là giải pháp hàng đầu từ thương hiệu Omron Nhật Bản, được thiết kế chuyên dụng cho các ứng dụng phát hiện vật thể bằng phương pháp phản xạ khuếch tán. Với thiết kế dạng trụ (Cylinder type) nhỏ gọn nhưng cực kỳ bền bỉ, E3FA-DN21 đảm bảo hoạt động tin cậy ngay cả trong những môi trường công nghiệp khắc nghiệt nhất.

Điểm nổi bật của Omron E3FA-DN21

Độ bền vượt trội: Đạt tiêu chuẩn IP67 và đặc biệt là IP69K, cho phép thiết bị chịu được áp lực nước cao và môi trường ẩm ướt.
Linh hoạt cao: Người dùng dễ dàng tùy chỉnh chế độ Light-ON hoặc Dark-ON để phù hợp với nhiều loại cảm biến khác nhau.
Phản hồi nhanh: Thời gian đáp ứng cực ngắn (tối đa 0.5 ms), giúp bắt kịp các dây chuyền sản xuất tốc độ cao.
An toàn tối đa: Tích hợp mạch bảo vệ chống ngắn mạch ngõ ra và chống ngược cực nguồn điện.

Thông số kỹ thuật chi tiết

Model	E3FA-DN21
Phương pháp phát hiện	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	100 mm (trên giấy trắng 300 x 300 mm)
Nguồn sáng	LED Đỏ (624 nm)
Điện áp nguồn	10 đến 30 VDC (±10% ripple included)
Dòng tiêu thụ	Tối đa 25 mA
Ngõ ra điều khiển	NPN Open Collector (Tối đa 30 VDC, 100 mA)
Chế độ vận hành	Có thể chọn Light-ON/Dark-ON
Thời gian đáp ứng	Tối đa 0.5 ms
Tiêu chuẩn bảo vệ	IEC: IP67; DIN40050-9: IP69K
Nhiệt độ hoạt động	-40 đến 55 ℃
Kiểu kết nối	Đầu nối M12 (M12 connector)
Chỉ báo hoạt động	Đèn LED màu cam (Operation), Đèn LED màu xanh (Stability)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3FA-DN21

Tối ưu chi phí: Độ bền cao và ít lỗi vặt giúp giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì.

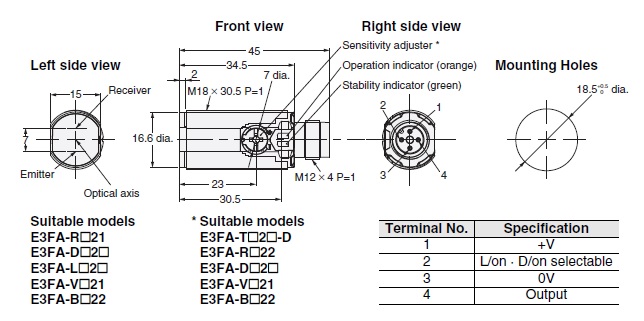

Lắp đặt dễ dàng: Thiết kế dạng trụ đi kèm đai ốc M18 và đầu nối M12 giúp việc cố định và đi dây trở nên nhanh chóng.
Độ chính xác cao: Ánh sáng LED đỏ giúp việc phát hiện vật thể trở nên ổn định, giảm thiểu sai sót trong quá trình kiểm tra sản phẩm.

Hướng dẫn sử dụng (How-to)

Bước 1 - Chuẩn bị: Kiểm tra nguồn điện cấp đảm bảo nằm trong khoảng 10-30 VDC.

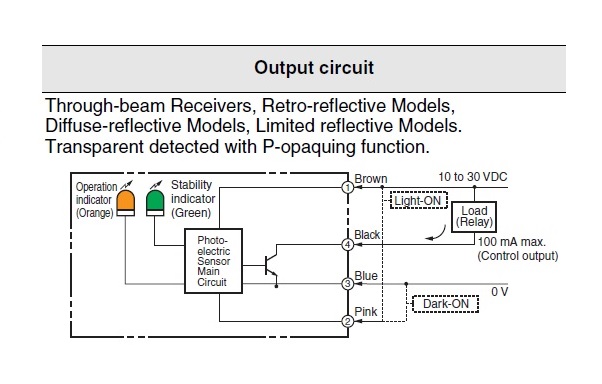

Bước 2 - Kết nối: Sử dụng cáp kết nối M12 để đấu nối dây theo sơ đồ NPN (Dây tín hiệu, dây chung, dây nguồn).
Bước 3 - Lắp đặt: Sử dụng đai ốc M18 đi kèm để cố định cảm biến vào vị trí cần phát hiện.
Bước 4 - Điều chỉnh: Sử dụng núm xoay điều chỉnh độ nhạy (Single-turn adjustment) để tìm khoảng cách phát hiện tối ưu.
Bước 5 - Kiểm tra: Quan sát đèn chỉ báo Stability (màu xanh) để đảm bảo vật thể nằm trong vùng nhận diện ổn định.

Sản phẩm liên quan (isRelatedTo)

Bộ nguồn DC 24V (Switching Power Supply)
Cáp kết nối M12 (M12 Connector Cable)
Bộ điều khiển PLC Omron
Giá đỡ cảm biến công nghiệp

Ứng dụng thực tế (Application)

Phát hiện vật thể trên băng tải trong ngành thực phẩm và đồ uống.
Kiểm tra sự hiện diện của bao bì trong dây chuyền đóng gói tự động.
Ứng dụng trong các môi trường cần vệ sinh cao (nhờ chuẩn IP69K).
Hệ thống phân loại sản phẩm trong kho thông minh.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3FA-DN21 có thể hoạt động trong môi trường nước không?: Có, với tiêu chuẩn IP69K, cảm biến này có khả năng chịu được tia nước áp lực cao và nhiệt độ cao, rất phù hợp cho môi trường cần tẩy rửa thường xuyên.
2. Làm thế nào để thay đổi giữa chế độ Light-ON và Dark-ON?: Thiết bị được thiết kế có thể lựa chọn giữa hai chế độ này để phù hợp với logic điều khiển của hệ thống bạn đang dùng.
3. Khoảng cách 100mm là cố định hay có thể điều chỉnh?: 100mm là khoảng cách tối đa trên vật liệu chuẩn (giấy trắng). Bạn có thể điều chỉnh độ nhạy để thay đổi khoảng cách phát hiện thực tế.
4. Ngõ ra NPN là gì và tôi cần lưu ý gì khi đấu nối?: Ngõ ra NPN là loại ngõ ra kéo xuống mass (sink). Khi có vật thể, chân tín hiệu sẽ được nối với cực âm của nguồn.
5. Cảm biến có chống ngắn mạch không?: Có, E3FA-DN21 được tích hợp mạch bảo vệ chống ngắn mạch ngõ ra và chống ngược cực nguồn điện.
6. Tôi có thể dùng cảm biến này cho vật thể màu đen không?: Có, nhưng bạn cần điều chỉnh độ nhạy cao hơn vì vật thể màu đen hấp thụ ánh sáng nhiều hơn vật thể màu trắng.
7. Sản phẩm có đi kèm phụ kiện gì không?: Trong hộp sản phẩm thường bao gồm tờ hướng dẫn sử dụng và các đai ốc M18 để lắp đặt.
8. Tại sao tôi cần mua hàng tại AUT VN?: Tại AUT VN, chúng tôi cam kết hàng chính hãng Omron, đầy đủ CO/CQ, giá cạnh tranh nhất và hỗ trợ kỹ thuật tận tình.
