Cảm biến Omron E3FA-DN23 có thể dùng trong môi trường có nước xịt trực tiếp không?

Hoàn toàn được. Sản phẩm đạt chuẩn IP69K, cho phép chịu được tia nước áp suất cao và nhiệt độ cao.

Sự khác biệt giữa chế độ Light-ON và Dark-ON là gì?

Light-ON: Ngõ ra kích hoạt khi nhận ánh sáng. Dark-ON: Ngõ ra kích hoạt khi vật thể che khuất ánh sáng.

Tôi có thể dùng cảm biến này để phát hiện vật thể màu đen không?

Có thể, nhưng cần điều chỉnh tăng độ nhạy bằng biến trở vì vật thể tối màu phản xạ ánh sáng kém hơn.

Khoảng cách phát hiện 1m được tính dựa trên tiêu chuẩn nào?

Được tính trên bề mặt giấy trắng tiêu chuẩn 300x300mm.

Tại sao nên sử dụng đầu nối M12 thay vì đấu dây trực tiếp?

Giúp lắp đặt nhanh, thay thế dễ dàng và tăng cường khả năng chống nước, độ kín khít.

Ngõ ra NPN phù hợp với loại PLC nào?

Phù hợp với các dòng PLC có ngõ vào dạng Sink.

Sản phẩm có kèm theo phụ kiện lắp đặt không?

Có, bao gồm tài liệu hướng dẫn và đai ốc cố định M18.

Tại sao đèn Stability không sáng?

Do tín hiệu phản xạ yếu, cần điều chỉnh lại vị trí cảm biến hoặc tăng độ nhạy.

Điện áp hoạt động của cảm biến là bao nhiêu?

Dải điện áp từ 10 đến 30 VDC.

Cảm biến quang điện Omron E3FA-DN23 - NPN, Phản xạ khuếch tán, Chuẩn IP69K

Thương hiệu: Omron (Nhật Bản)
Kiểu cảm biến: Phản xạ khuếch tán (Diffuse-reflective)
Ngõ ra: NPN Open Collector
Khoảng cách phát hiện: 1m (trên bề mặt chuẩn)
Kết nối: Đầu nối M12 chuyên dụng, chống nước
Tiêu chuẩn bảo vệ: IP67, IP69K (Chống tia nước áp suất cao & nhiệt độ cao)
Ứng dụng: Môi trường công nghiệp khắc nghiệt, thực phẩm, đồ uống

nhà chế tạo: Omron

SKU: E3FA-DN23

Tải xuống mẫu

Giá cũ: 981.750 ₫

Giá bán: 785.400 ₫

Giới thiệu cảm biến quang điện Omron E3FA-DN23

Trong các hệ thống tự động hóa hiện đại, việc phát hiện vật thể chính xác và ổn định là yếu tố sống còn để đảm bảo dây chuyền không bị gián đoạn. Cảm biến quang điện Omron E3FA-DN23 là dòng cảm biến phản xạ khuếch tán cao cấp, được thiết kế đặc biệt để hoạt động bền bỉ trong những môi trường khắc nghiệt nhất. Với khả năng phát hiện vật thể ở khoảng cách lên đến 1m và tiêu chuẩn bảo vệ vượt trội IP69K, sản phẩm này là giải pháp hoàn hảo cho các ngành sản xuất thực phẩm, đóng gói và linh kiện điện tử yêu cầu vệ sinh nghiêm ngặt.

Điểm nổi bật của Omron E3FA-DN23

Độ bền vượt thời gian: Đạt chuẩn IP69K, cho phép chịu được các vòi xịt áp suất cao và nhiệt độ lớn khi vệ sinh máy móc, lý tưởng cho môi trường ẩm ướt.
Linh hoạt trong vận hành: Tích hợp chế độ lựa chọn Light-ON/Dark-ON tùy biến theo logic điều khiển của hệ thống.
Kết nối M12 siêu tốc: Sử dụng đầu nối M12 giúp việc lắp đặt, bảo trì và thay thế diễn ra cực kỳ nhanh chóng, giảm thiểu tối đa thời gian dừng máy (downtime).
Bảo vệ mạch thông minh: Tích hợp sẵn tính năng bảo vệ chống ngắn mạch đầu ra và bảo vệ ngược cực nguồn, đảm bảo an toàn tuyệt đối cho hệ thống điện của nhà máy.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3FA-DN23
Thương hiệu	Omron (Nhật Bản)
Kiểu dáng	Dạng trụ (Cylinder type)
Phương pháp phát hiện	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	1 m (trên giấy trắng 300 x 300 mm)
Kích thước điểm sáng	120 x 150 mm (tại khoảng cách 1m)
Nguồn sáng	LED đỏ (624 nm)
Điện áp nguồn	10 đến 30 VDC (±10% độ gợn sóng)
Dòng tiêu thụ	Tối đa 25 mA
Ngõ ra điều khiển	NPN Open Collector (Tối đa 30 VDC, 100 mA)
Chế độ hoạt động	Lựa chọn Light-ON hoặc Dark-ON
Thời gian đáp ứng	Tối đa 0.5 ms
Cấp độ bảo vệ	IEC: IP67 \| DIN40050-9: IP69K
Phương thức kết nối	Đầu nối M12 (M12 Connector)
Nhiệt độ vận hành	-40 đến 55 ℃

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3FA-DN23

Tối ưu chi phí vận hành: Độ bền đạt chuẩn IP69K giúp giảm thiểu tần suất thay thế thiết bị trong môi trường khắc nghiệt.
Tăng năng suất dây chuyền: Thời gian đáp ứng cực nhanh (0.5ms) cho phép kiểm soát vật thể chính xác ngay cả trên băng chuyền tốc độ cao.
Dễ dàng tích hợp: Tương thích hoàn hảo với các dòng PLC phổ biến hiện nay thông qua ngõ ra NPN chuẩn công nghiệp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp cho cảm biến ổn định trong khoảng 10-30 VDC.

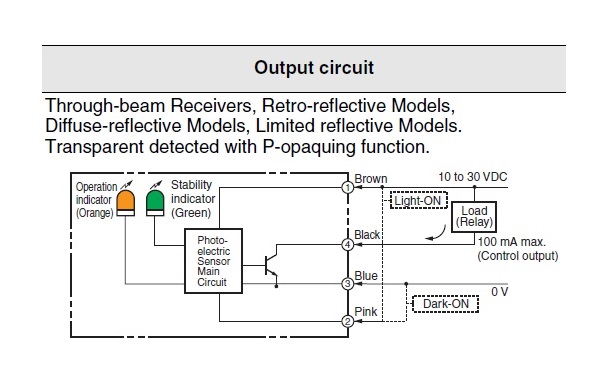

Bước 2: Kết nối cáp: Sử dụng cáp đầu nối M12. Đấu nối đúng màu dây: Nâu (+), Xanh dương (-), và Đen (Ngõ ra NPN).

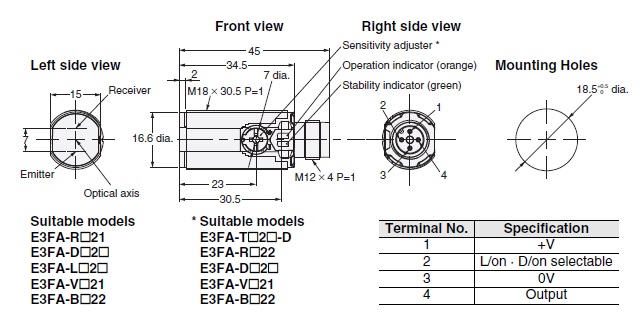

Bước 3: Cố định thiết bị: Sử dụng đai ốc M18 đi kèm để siết chặt thân cảm biến vào giá đỡ hoặc lỗ khoan trên máy.
Bước 4: Điều chỉnh độ nhạy: Sử dụng biến trở trên thân cảm biến để căn chỉnh khoảng cách phát hiện vật thể sao cho phù hợp nhất với thực tế.
Bước 5: Kiểm tra vận hành: Quan sát đèn chỉ báo (Cam/Xanh) để xác nhận chế độ Light-ON hoặc Dark-ON đã đúng yêu cầu kỹ thuật.

Sản phẩm liên quan (isRelatedTo)

Để tối ưu hóa hệ thống, quý khách nên kết hợp Omron E3FA-DN23 với:

Cáp kết nối M12 chuyên dụng (M12 Connector Cable)
Bộ điều khiển PLC Omron
Giá đỡ cảm biến dạng trụ M18
Bộ nguồn DC 24V công nghiệp

Ứng dụng thực tế (Application)

Ngành thực phẩm & Đồ uống: Phát hiện chai lọ, hộp giấy, lon nước trên dây chuyền rửa và đóng gói tự động.
Ngành sản xuất bao bì: Kiểm soát sự hiện diện và độ dày của bao bì trên băng tải.
Ngành linh kiện điện tử: Kiểm tra vị trí lắp ráp và phân loại chi tiết nhỏ với độ chính xác cực cao.
Hệ thống phân loại tự động: Sử dụng trong các robot phân loại hàng hóa dựa trên sự xuất hiện của vật thể.

Câu hỏi thường gặp (FAQ)

1. Cảm biến Omron E3FA-DN23 có thể dùng trong môi trường có nước xịt trực tiếp không?: Hoàn toàn được. Sản phẩm đạt chuẩn IP69K, cho phép chịu được tia nước áp suất cao và nhiệt độ cao, cực kỳ phù hợp cho các dây chuyền cần vệ sinh bằng vòi xịt.
2. Sự khác biệt giữa chế độ Light-ON và Dark-ON là gì?: Light-ON: Ngõ ra kích hoạt khi cảm biến nhận được ánh sáng phản xạ từ vật thể. Dark-ON: Ngõ ra kích hoạt khi vật thể che khuất ánh sáng (không nhận được phản xạ).
3. Tôi có thể dùng cảm biến này để phát hiện vật thể màu đen không?: Có thể, tuy nhiên vì là loại phản xạ khuếch tán, vật thể tối màu sẽ phản xạ ánh sáng kém hơn. Bạn cần điều chỉnh tăng độ nhạy bằng biến trở trên thân máy để đạt hiệu quả tốt nhất.
4. Khoảng cách phát hiện 1m được tính dựa trên tiêu chuẩn nào?: Khoảng cách 1m được đo dựa trên bề mặt vật thể là giấy trắng tiêu chuẩn có kích thước 300 x 300 mm.
5. Tại sao nên sử dụng đầu nối M12 thay vì đấu dây trực tiếp?: Đầu nối M12 giúp việc lắp đặt nhanh chóng, dễ dàng thay thế khi có sự cố và đảm bảo độ kín khít tuyệt đối, chống thấm nước tốt hơn.
6. Ngõ ra NPN phù hợp với loại PLC nào?: Phù hợp với các dòng PLC có ngõ vào dạng Sink (nối cực dương cho đầu vào).
7. Sản phẩm có kèm theo phụ kiện lắp đặt không?: Trong hộp sản phẩm chính hãng sẽ bao gồm tài liệu hướng dẫn sử dụng và đai ốc cố định M18.
8. Tại sao đèn Stability (màu xanh) không sáng khi đang hoạt động?: Điều này báo hiệu tín hiệu phản xạ đang ở mức yếu. Bạn nên điều chỉnh lại vị trí cảm biến hoặc tăng độ nhạy để đảm bảo tín hiệu ổn định hơn.
9. Điện áp hoạt động của cảm biến là bao nhiêu?: Cảm biến hoạt động ổn định trong dải điện áp từ 10 đến 30 VDC.
10. Thời gian đáp ứng của cảm biến là bao nhiêu?: Thời gian đáp ứng cực nhanh, tối đa chỉ 0.5 ms, phù hợp cho các ứng dụng tốc độ cao.

Tại AUT VN, chúng tôi cam kết cung cấp cảm biến Omron E3FA-DN23 chính hãng 100%, đầy đủ chứng chỉ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu.
