Cảm biến Omron E3FA-DP22 có dùng được cho ngõ ra NPN không?

Không, model này được thiết kế với ngõ ra PNP. Nếu hệ thống yêu cầu NPN, hãy liên hệ AUT VN để được tư vấn dòng tương đương.

Tiêu chuẩn IP69K khác gì so với IP67?

IP69K cho phép thiết bị chịu được việc tẩy rửa bằng nước nóng áp suất cao, cao hơn so với IP67.

Làm sao để đổi giữa chế độ Light-ON và Dark-ON?

Việc chuyển đổi được thực hiện thông qua switch cấu hình hoặc tùy thuộc vào phiên bản thiết bị.

Khoảng cách 300mm có cố định không?

Không, bạn có thể điều chỉnh khoảng cách phát hiện qua biến trở tích hợp.

Cảm biến có hoạt động tốt trong môi trường nhiều bụi không?

Hoàn toàn tốt, nhờ chuẩn IP67/IP69K chống bụi tuyệt đối.

Tôi cần chuẩn bị gì để kết nối cảm biến này?

Bạn cần chuẩn bị cáp kết nối chuẩn M12 phù hợp.

Điện áp hoạt động bao nhiêu là tối ưu?

Dải điện áp 10-30VDC, thông dụng nhất là 24VDC.

Ý nghĩa của đèn chỉ báo màu xanh là gì?

Đèn xanh báo hiệu độ ổn định của tín hiệu. Nếu nhấp nháy, tín hiệu đang ở ngưỡng giới hạn.

Sản phẩm mua tại AUT VN có được bảo hành không?

Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron.

AUT VN có cung cấp CO/CQ cho sản phẩm này không?

Có, AUT VN cung cấp đầy đủ chứng từ CO/CQ cho khách hàng doanh nghiệp.

Cảm biến quang Omron E3FA-DP22 PNP | Phản xạ khuếch tán 300mm | Chống nước IP69K

Loại ngõ ra: PNP Open Collector (Tối đa 100mA)
Phương thức cảm biến: Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện: 300mm (tối ưu trên vật thể trắng)
Tiêu chuẩn bảo vệ: IP67 và IP69K (Chống tia nước áp lực cao)
Kết nối: Đầu nối M12 giúp lắp đặt nhanh chóng, ổn định
Chế độ: Tùy chọn linh hoạt Light-ON/Dark-ON

nhà chế tạo: Omron

SKU: E3FA-DP22

Tải xuống mẫu

Giá cũ: 1.172.100 ₫

Giá bán: 937.680 ₫

Giới thiệu Cảm biến quang Omron E3FA-DP22 PNP

Cảm biến quang Omron E3FA-DP22 PNP là giải pháp dò tìm vật thể cao cấp thuộc dòng cảm biến phản xạ khuếch tán của Omron. Sản phẩm được thiết kế chuyên biệt để hoạt động bền bỉ trong các môi trường công nghiệp khắc nghiệt nhất, đặc biệt là nơi thường xuyên phải tiếp xúc với nước hoặc cần vệ sinh bằng vòi xịt áp lực cao nhờ tiêu chuẩn IP69K vượt trội.

Với thiết kế dạng trụ (Cylinder type) nhỏ gọn cùng ngõ ra PNP, E3FA-DP22 giúp tối ưu hóa không gian lắp đặt và dễ dàng tích hợp vào các hệ thống điều khiển PLC hiện đại, đảm bảo độ chính xác tuyệt đối cho dây chuyền tự động hóa của bạn.

Điểm nổi bật của Omron E3FA-DP22

Khả năng chống nước tuyệt đối: Đạt chuẩn IP69K, cho phép chịu được dòng nước nóng áp suất cao, cực kỳ lý tưởng cho ngành thực phẩm và dược phẩm.
Phản hồi siêu tốc: Thời gian đáp ứng chỉ 0.5 ms, giúp phát hiện vật thể ở tốc độ cao mà không xảy ra sai sót.
Linh hoạt trong vận hành: Cho phép người dùng tùy chỉnh chế độ Light-ON hoặc Dark-ON thông qua cấu hình thiết bị.
Độ bền cao: Tích hợp mạch bảo vệ chống ngắn mạch và bảo vệ ngược cực, kéo dài tuổi thọ thiết bị trong môi trường điện từ nhiễu.
Độ ổn định tín hiệu: Đèn chỉ báo trạng thái (Orange/Green) giúp kỹ thuật viên dễ dàng giám sát tình trạng hoạt động và độ tin cậy của cảm biến.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết sản phẩm
Model	E3FA-DP22
Thương hiệu	Omron
Kiểu dáng	Dạng trụ (Cylinder type)
Phương thức cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	300 mm (trên vật thể trắng 300 x 300 mm)
Kích thước điểm sáng	40 x 50 mm (tại khoảng cách 300 mm)
Nguồn sáng	LED đỏ (bước sóng 624 nm)
Điện áp nguồn cấp	10 đến 30 VDC (±10% gợn sóng p-p)
Dòng điện tiêu thụ	Tối đa 25 mA
Ngõ ra điều khiển	PNP Open Collector (Tối đa 30 VDC, 100 mA)
Chế độ hoạt động	Tùy chọn Light-ON / Dark-ON
Thời gian đáp ứng	Tối đa 0.5 ms
Cấp bảo vệ	IEC: IP67; DIN40050-9: IP69K
Nhiệt độ vận hành	-40 đến 55 ℃
Phương thức kết nối	Đầu nối chuẩn M12 (M12 connector)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư Omron E3FA-DP22 tại AUT VN

Tối ưu hiệu suất: Giảm thiểu tỉ lệ lỗi sản phẩm nhờ khả năng phát hiện chính xác và tốc độ phản hồi cực nhanh.
Tiết kiệm chi phí bảo trì: Nhờ chuẩn chống nước IP69K, bạn sẽ ít phải lo lắng về việc hỏng hóc do ẩm ướt hay vệ sinh máy móc.
Lắp đặt nhanh chóng: Kết nối M12 chuẩn công nghiệp giúp rút ngắn thời gian setup và thay thế, giảm downtime cho nhà máy.
Hỗ trợ kỹ thuật chuyên sâu: Khi mua hàng tại AUT VN, bạn được đảm bảo hàng chính hãng và hỗ trợ tư vấn kỹ thuật tận tâm.

Hướng dẫn sử dụng (How-to)

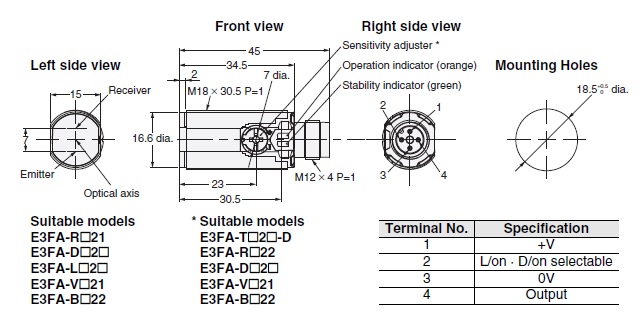

Bước 1 - Lắp đặt vật lý: Sử dụng đai ốc M18 đi kèm để cố định thân cảm biến vào giá đỡ tại vị trí mong muốn trên băng tải hoặc máy móc.

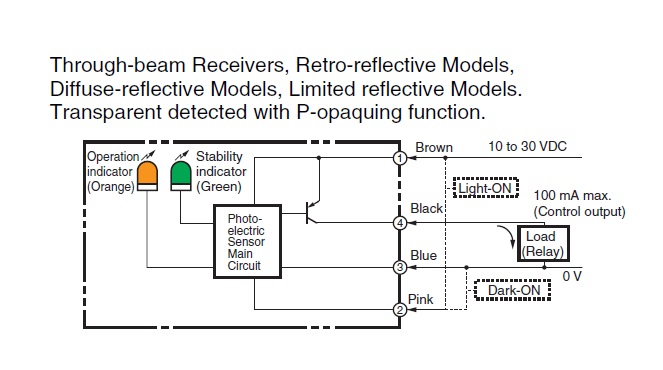

Bước 2 - Kết nối điện: Sử dụng cáp kết nối M12, đấu nối dây nguồn (10-30VDC) và dây ngõ ra PNP vào hệ thống điều khiển (PLC).
Bước 3 - Cấu hình độ nhạy: Sử dụng biến trở (Single-turn adjustment) trên thân cảm biến để điều chỉnh khoảng cách phát hiện phù hợp với vật thể thực tế.
Bước 4 - Kiểm tra vận hành: Quan sát đèn Orange (báo vật thể) và đèn Green (báo tín hiệu ổn định). Nếu đèn xanh nhấp nháy, hãy điều chỉnh lại khoảng cách để đảm bảo độ ổn định cao nhất.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống vận hành hoàn hảo, quý khách nên kết hợp E3FA-DP22 với:

Cáp kết nối M12 chuyên dụng (M12 Connector Cable)
Bộ nguồn DC 24V ổn định cho công nghiệp
Giá đỡ cảm biến dạng trụ (Sensor Bracket)
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...)

Ứng dụng thực tế (PropertyValue)

Ngành thực phẩm & Đồ uống: Phát hiện lon, chai, bao bì trên dây chuyền cần vệ sinh bằng nước áp lực cao.
Ngành dược phẩm: Kiểm soát vỉ thuốc, hộp thuốc trong môi trường vô trùng.
Ngành đóng gói tự động: Đếm số lượng sản phẩm, kiểm tra sự hiện diện của hàng hóa trong hộp.
Hệ thống kho thông minh: Giám sát vị trí và dòng chảy hàng hóa trên băng tải.

Câu hỏi thường gặp (FAQ)

1. Cảm biến Omron E3FA-DP22 có dùng được cho ngõ ra NPN không?: Không, model này được thiết kế với ngõ ra PNP. Nếu hệ thống của bạn yêu cầu NPN, hãy liên hệ AUT VN để được tư vấn dòng sản phẩm tương đương.
2. Tiêu chuẩn IP69K khác gì so với IP67?: IP69K cao hơn IP67, nó cho phép thiết bị chịu được việc tẩy rửa bằng nước nóng ở áp suất cực cao, rất quan trọng trong các nhà máy thực phẩm cần vệ sinh mạnh.
3. Làm sao để đổi giữa chế độ Light-ON và Dark-ON?: Việc chuyển đổi được thực hiện thông qua switch cấu hình hoặc tùy thuộc vào phiên bản thiết bị bạn đang sử dụng.
4. Khoảng cách 300mm có cố định không?: Không, bạn có thể điều chỉnh khoảng cách phát hiện linh hoạt thông qua biến trở tích hợp trên thân cảm biến.
5. Cảm biến có hoạt động tốt trong môi trường nhiều bụi không?: Hoàn toàn tốt. Với cấp bảo vệ IP67/IP69K, cảm biến được chống bụi hoàn toàn, đảm bảo độ bền trong môi trường khắc nghiệt.
6. Tôi cần chuẩn bị gì để kết nối cảm biến này?: Bạn cần chuẩn bị một sợi cáp kết nối chuẩn M12 phù hợp để đấu nối với nguồn và bộ điều khiển.
7. Điện áp hoạt động bao nhiêu là tối ưu?: Dải điện áp là 10-30VDC, nhưng thông dụng nhất trong công nghiệp là sử dụng nguồn 24VDC.
8. Ý nghĩa của đèn chỉ báo màu xanh là gì?: Đèn xanh (Stability indicator) báo hiệu độ ổn định của tín hiệu. Nếu đèn này nhấp nháy, nghĩa là vật thể đang ở ngưỡng xa nhất của cảm biến, bạn nên điều chỉnh lại vị trí.
9. Sản phẩm mua tại AUT VN có được bảo hành không?: Có, tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.
10. AUT VN có cung cấp CO/CQ cho sản phẩm này không?: Có, AUT VN cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) cho khách hàng doanh nghiệp.
