Cảm biến quang điện Omron E3FA-RN12 2M - Phản xạ gương, Ngõ ra NPN, Chuẩn IP69K

Loại cảm biến: Phản xạ gương (Retro-reflective)
Ngõ ra: NPN Open Collector
Tiêu chuẩn bảo vệ: IP67 / IP69K (Chống xịt rửa áp lực cao)
Khoảng cách phát hiện: Tối đa 500mm (khi dùng gương E39-R1S)
Chế độ vận hành: Tùy chọn Light-ON / Dark-ON
Ứng dụng: Môi trường thực phẩm, đồ uống, yêu cầu vệ sinh cao

nhà chế tạo: Omron

SKU: E3FA-RN12 2M

Tải xuống mẫu

Giá cũ: 1.047.450 ₫

Giá bán: 837.960 ₫

Số lượng:

Giới thiệu về Cảm biến quang điện Omron E3FA-RN12 2M

Cảm biến quang điện Omron E3FA-RN12 2M là giải pháp phát hiện vật thể chuyên dụng cho các môi trường công nghiệp khắc nghiệt nhất. Với công nghệ phản xạ gương (Retro-reflective) tiên tiến, thiết bị giúp tối ưu hóa không gian lắp đặt và giảm chi phí vận hành. Đặc biệt, với chuẩn chống nước IP69K, đây là sự lựa chọn số 1 cho các dây chuyền sản xuất cần vệ sinh bằng vòi xịt áp lực cao. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và độ bền vượt trội.

Điểm nổi bật của Omron E3FA-RN12 2M

Kháng nước tuyệt đối: Đạt tiêu chuẩn IP69K, chịu được tia nước áp lực cao và nhiệt độ lớn, lý tưởng cho ngành thực phẩm.
Phản hồi cực nhanh: Thời gian đáp ứng chỉ 0.5ms, giúp bắt kịp tốc độ của các băng tải công nghiệp tốc độ cao.
Công nghệ M.S.R: Giúp phân biệt chính xác vật thể và gương, loại bỏ hiện tượng báo sai tín hiệu.

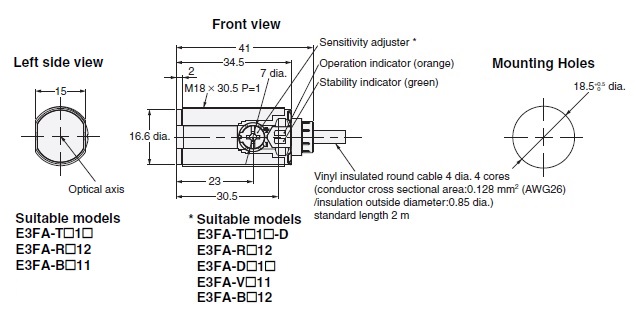

Thiết kế chuẩn công nghiệp: Dạng trụ M18 nhỏ gọn, dễ dàng tích hợp vào mọi hệ thống tự động hóa hiện có.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3FA-RN12 2M
Phương pháp phát hiện	Phản xạ gương (Retro-reflective) với chức năng M.S.R
Khoảng cách phát hiện	0 đến 500 mm (Khi sử dụng gương phản xạ E39-R1S)
Vật thể phát hiện tiêu chuẩn	Vật đục: Đường kính tối thiểu 75 mm
Nguồn sáng	LED đỏ (Bước sóng 624 nm)
Điện áp hoạt động	10 đến 30 VDC ±10% ripple (p-p)
Dòng tiêu thụ	Tối đa 25 mA
Kiểu ngõ ra	NPN Open Collector (Max 30 VDC, Max 100 mA)
Chế độ đầu ra	Có thể chọn Light-ON hoặc Dark-ON
Thời gian đáp ứng	Tối đa 0.5 ms
Mạch bảo vệ	Bảo vệ ngắn mạch ngõ ra, bảo vệ ngược cực nguồn và ngõ ra
Cấp bảo vệ (IP Rating)	IEC: IP67 / DIN40050-9: IP69K
Nhiệt độ vận hành	-25 đến 55 ℃ (Không ngưng tụ)
Kiểu kết nối	Cáp đúc sẵn (Chiều dài 2m)
Vật liệu vỏ/thấu kính	Vỏ: ABS; Thấu kính: Nhựa Methacrylate (PMMA)

Lợi ích vượt trội khi đầu tư Omron E3FA-RN12 2M

Tối ưu chi phí bảo trì: Nhờ khả năng chống nước IP69K, bạn không còn lo lắng về việc cảm biến bị hỏng do quá trình vệ sinh máy móc định kỳ.
Nâng cao năng suất: Độ chính xác cao và tốc độ phản hồi nhanh giúp hệ thống hoạt động liên tục, không bị gián đoạn bởi lỗi phát hiện sai.
Lắp đặt linh hoạt: Ngõ ra NPN tương thích tốt với hầu hết các dòng PLC phổ biến hiện nay như Omron, Mitsubishi, Siemens.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Chuẩn bị lắp đặt: Gắn cảm biến vào giá đỡ M18. Đặt gương phản xạ E39-R1S đối diện trực diện với thấu kính cảm biến.

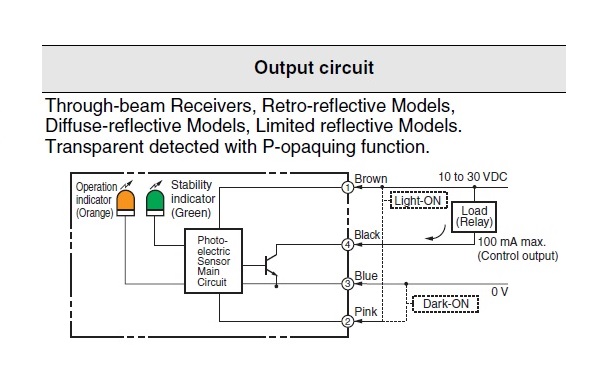

Bước 2: Kết nối nguồn: Đấu dây Nguồn (Nâu: +V, Xanh: 0V). Kết nối dây tín hiệu (Đen: NPN) vào chân Input của PLC.
Bước 3: Cài đặt chế độ: Gạt công tắc trên thân cảm biến để chọn chế độ Light-ON (kích khi có sáng) hoặc Dark-ON (kích khi vật chắn sáng) tùy theo logic điều khiển.
Bước 4: Điều chỉnh độ nhạy: Sử dụng tua vít xoay chiết áp trên sản phẩm để điều chỉnh khoảng cách phát hiện đạt mức tối ưu.
Bước 5: Kiểm tra vận hành: Kiểm tra đèn chỉ thị (Cam: Hoạt động; Xanh: Tín hiệu ổn định) để đảm bảo hệ thống đã sẵn sàng.

Sản phẩm đi kèm/Sử dụng chung (isRelatedTo)

Gương phản xạ Omron E39-R1S: Phụ kiện bắt buộc để kích hoạt chế độ phản xạ gương.
Bộ nguồn DC 24V: Đảm bảo cung cấp điện áp ổn định cho thiết bị.
PLC Omron/Mitsubishi: Bộ điều khiển trung tâm tiếp nhận tín hiệu từ cảm biến.

Ứng dụng thực tế (PropertyValue)

Ngành Thực phẩm & Đồ uống (F&B): Phát hiện chai lọ, lon nước trên băng tải trong môi trường xịt rửa thường xuyên.
Ngành Đóng gói: Đếm sản phẩm, kiểm tra sự hiện diện của thùng carton trên dây chuyền tự động.
Sản xuất Ô tô: Phát hiện chi tiết linh kiện trong môi trường có nhiều dầu mỡ và cần vệ sinh máy.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3FA-RN12 2M có bắt buộc dùng gương không?
Có, vì đây là loại phản xạ gương, bạn cần một gương phản xạ (khuyên dùng E39-R1S) để nhận tín hiệu phản hồi.

2. Tiêu chuẩn IP69K có gì khác biệt so với IP67?
IP69K cao cấp hơn IP67, nó cho phép thiết bị chịu được việc xịt rửa bằng vòi áp lực cực cao và nhiệt độ nước lớn, cực kỳ bền trong ngành thực phẩm.

3. Tôi muốn dùng ngõ ra PNP thì có được không?
Model này là ngõ ra NPN. Nếu hệ thống của bạn dùng PNP, bạn cần sử dụng thêm relay trung gian hoặc chọn model Omron tương đương dòng PNP.

4. Khoảng cách 500mm là đo được vật gì?
Khoảng cách này áp dụng cho vật thể đục có đường kính tối thiểu 75mm khi sử dụng kèm gương E39-R1S.

5. Làm sao để phân biệt Light-ON và Dark-ON?
Light-ON sẽ xuất tín hiệu khi cảm biến nhận được ánh sáng từ gương. Dark-ON sẽ xuất tín hiệu khi vật thể đi qua làm chắn mất ánh sáng.

6. Cảm biến có chống được ngắn mạch không?
Có, Omron E3FA-RN12 đã tích hợp mạch bảo vệ chống ngắn mạch ngõ ra và bảo vệ ngược cực nguồn.

7. Tại sao đèn xanh lá cây trên cảm biến lại nhấp nháy?
Đèn xanh lá cây cho biết mức độ ổn định của tín hiệu. Nếu nhấp nháy, có thể gương bị bẩn hoặc vật thể nằm ngoài vùng nhận diện tối ưu.

8. Sản phẩm có được bảo hành chính hãng không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Omron.

9. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, chúng tôi cung cấp đầy đủ chứng chỉ CO (Nguồn gốc) và CQ (Chất lượng) cho khách hàng dự án.

10. Tôi có thể mua lẻ gương phản xạ tại AUT VN không?
Có, chúng tôi có sẵn gương E39-R1S và các phụ kiện liên quan để bạn mua kèm.

Nguồn tham khảo: Omron Industrial Automation
