1. Giới thiệu về Cảm biến quang Omron EE-SX950-W 1M
Cảm biến quang Omron EE-SX950-W 1M là dòng cảm biến quang kiểu khe (Photomicrosensor) cao cấp, được phân phối chính hãng bởi AUT VN. Trong kỷ nguyên tự động hóa 4.0, việc kiểm soát vị trí vật thể trong các không gian cực hẹp là một thách thức lớn. Model EE-SX950-W 1M ra đời để giải quyết triệt để vấn đề này nhờ cấu trúc siêu nhỏ gọn, tích hợp sẵn bộ phát và bộ thu, mang lại độ chính xác tuyệt đối cho các tác vụ đếm sản phẩm, định vị cơ cấu máy hoặc giám sát hành trình.
2. Điểm nổi bật của sản phẩm
- Kích thước Ultra-Compact: Với độ rộng khe chỉ 5mm, thiết bị dễ dàng tích hợp vào những vị trí chật hẹp mà các dòng cảm biến thông thường không thể tiếp cận.
- Tốc độ đáp ứng vượt trội: Tần số hoạt động lên đến 1kHz cho phép cảm biến không bỏ lỡ bất kỳ tín hiệu nào, ngay cả khi vật thể di chuyển với tốc độ cực cao trên băng tải.
- Tùy biến logic linh hoạt: Cho phép người dùng chuyển đổi dễ dàng giữa chế độ Dark-ON và Light-ON, giúp tối ưu hóa việc đấu nối với bộ điều khiển PLC mà không cần thêm mạch trung gian.
- Độ bền công nghiệp cao: Sản phẩm sử dụng linh kiện chất lượng từ Omron Nhật Bản, khả năng chống nhiễu điện từ tốt và tuổi thọ vận hành cực cao trong môi trường sản xuất khắc nghiệt.
3. Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết kỹ thuật |
|---|
| Model | EE-SX950-W 1M |
| Loại cảm biến | Cảm biến quang kiểu khe (Slot-type Photomicrosensor) |

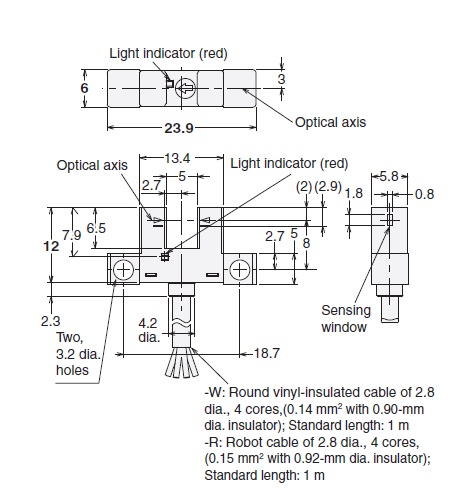

| Độ rộng khe (Sensing width) | 5 mm |
| Điện áp nguồn cấp | 5 đến 24 VDC ±10% |
| Kiểu ngõ ra (Output) | NPN Open Collector (Cực thu hở) |
| Chế độ hoạt động | Dark-ON / Light-ON (Có thể chọn) |
| Tần số đáp ứng | 1 kHz |
| Bước sóng LED phát | Hồng ngoại (940 nm) |
| Cấp bảo vệ | IP50 (Chống bụi) |
| Chiều dài cáp kết nối | 1 mét |
Nguồn tham khảo: Omron Industrial Automation
4. Lợi ích khi sử dụng Omron EE-SX950-W 1M
- Nâng cao hiệu suất dây chuyền: Độ chính xác cực cao giúp giảm thiểu sai sót trong việc đếm sản phẩm, từ đó tối ưu hóa năng suất đầu ra của nhà máy.
- Tiết kiệm chi phí vận hành: Thiết kế chuẩn hóa giúp rút ngắn thời gian lắp đặt và bảo trì, giảm thiểu tối đa thời gian dừng máy (downtime).
- Tương thích hệ thống đa dạng: Ngõ ra NPN giúp kết nối mượt mà với các hệ thống điều khiển phổ biến như Mitsubishi, Siemens, Omron, Schneider...
- An tâm về chất lượng: Khi mua tại AUT VN, quý khách hàng hoàn toàn yên tâm về nguồn gốc chính hãng, tránh rủi ro hàng giả gây hư hỏng máy móc.
5. Hướng dẫn lắp đặt và vận hành (How-to)
Để đảm bảo Omron EE-SX950-W 1M đạt hiệu suất cao nhất, vui lòng thực hiện theo các bước sau:
- Bước 1: Xác định vị trí lắp đặt: Lắp đặt sao cho vật thể cần phát hiện đi xuyên qua khe 5mm. Đảm bảo không có vật cản cố định nằm trong khe gây sai lệch tín hiệu.
- Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng để gắn chặt thân cảm biến vào giá đỡ, tránh tình trạng rung lắc cơ khí gây nhiễu tín hiệu.

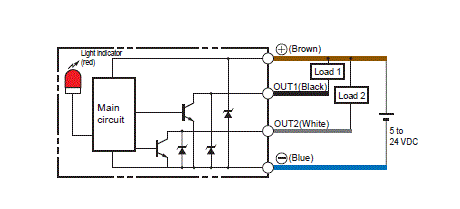

- Bước 3: Đấu nối điện:
- Kết nối dây Nâu vào cực dương nguồn (5-24VDC).
- Kết nối dây Xanh vào cực âm nguồn (GND).
- Kết nối dây Đen vào chân Input của bộ điều khiển PLC.
- Bước 4: Kiểm tra và cấu hình: Cấp nguồn và quan sát đèn LED chỉ thị. Thiết lập chế độ Dark-ON hoặc Light-ON phù hợp với logic điều khiển của hệ thống hiện tại.
6. Sản phẩm sử dụng chung và phối hợp (isRelatedTo)
Để xây dựng một hệ thống tự động hóa hoàn chỉnh, bạn nên kết hợp EE-SX950-W 1M với:
- Bộ điều khiển PLC: Các dòng Omron CP/CJ, Mitsubishi FX, Siemens S7.
- Bộ đếm kỹ thuật số: Digital Counter của Autonics hoặc Omron để hiển thị số lượng sản phẩm thực tế.
- Bộ nguồn Switching: Nguồn 24VDC chất lượng cao để đảm bảo dòng điện ổn định cho cảm biến.
7. Ứng dụng thực tế (Application)
- Sản xuất điện tử: Kiểm tra sự hiện diện của linh kiện trên PCB hoặc đếm linh kiện siêu nhỏ trên dây chuyền.
- Robot học: Làm cảm biến hành trình (Limit Switch) giám sát vị trí chính xác của cánh tay robot.
- Máy đóng gói: Phát hiện vị trí màng bao bì, nhãn mác trong các dây chuyền đóng gói tốc độ cao.
- Thiết bị văn phòng: Kiểm soát cơ chế kéo giấy trong các dòng máy in, máy photocopy công nghiệp.
8. FAQ - Giải đáp thắc mắc thường gặp
1. Sự khác biệt giữa Dark-ON và Light-ON là gì?
Dark-ON là khi vật thể che khuất tia sáng thì ngõ ra sẽ kích hoạt (ON). Light-ON là khi tia sáng không bị chặn thì ngõ ra mới kích hoạt (ON).
2. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Hoàn toàn được. Dải điện áp hoạt động rất rộng từ 5V đến 24V DC.
3. Tại sao tôi nên chọn ngõ ra NPN thay vì PNP?
Ngõ ra NPN rất phổ biến trong các hệ thống máy móc sản xuất tại khu vực Châu Á, giúp dễ dàng thay thế và tương thích với hầu hết các dòng PLC hiện nay.
4. Cảm biến có khả năng chống nước không?
Sản phẩm đạt chuẩn IP50, chuyên dùng để chống bụi. Không nên lắp đặt ở nơi có nước bắn trực tiếp hoặc môi trường có độ ẩm quá cao.
5. Nếu tôi nối dài dây cáp hơn 1m thì có ảnh hưởng không?
Bạn có thể nối dài, nhưng nếu vượt quá 5m, hãy sử dụng loại dây bọc kim chống nhiễu để đảm bảo tín hiệu không bị sai lệch.
6. Cảm biến có phát hiện được vật trong suốt không?
Vì sử dụng tia hồng ngoại, các vật cực kỳ trong suốt có thể không bị chặn tia sáng. Bạn nên sử dụng thêm miếng phản quang hoặc chọn vật cản có độ mờ nhất định.
7. Cách kiểm tra nhanh cảm biến còn hoạt động tốt hay không?
Cấp nguồn và dùng vật che khe hở. Nếu đèn LED trên thân máy thay đổi trạng thái tương ứng với vật che, cảm biến vẫn đang hoạt động tốt.
8. AUT VN có cung cấp chứng từ CO/CQ không?
Có, AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ chứng từ CO/CQ cho các khách hàng dự án.
9. Sản phẩm được bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng theo tiêu chuẩn của Omron.
10. Tôi có thể dùng cảm biến này để đo tốc độ vòng quay không?
Có, bằng cách sử dụng một đĩa đục lỗ (encoder disk) đi qua khe cảm biến để đếm xung gửi về PLC.
11. Tần số 1kHz có ý nghĩa gì trong thực tế?
Nó cho phép cảm biến nhận diện vật thể lên đến 1000 lần mỗi giây, cực kỳ phù hợp cho các máy đóng gói hoặc máy kiểm tra tốc độ cao.
12. Model này khác gì với các dòng EE-SX951 hay EE-SX952?
Sự khác biệt chủ yếu nằm ở hình dáng khe (chữ L, chữ F) và cấu hình kỹ thuật. Bạn nên liên hệ kỹ thuật AUT VN để được tư vấn chính xác nhất.
