Cảm biến quang Omron EE-SX950P-W | Khe 5mm, Ngõ ra PNP, Tốc độ 1kHz
- Loại cảm biến: Dạng rãnh (Grooved Type) siêu nhỏ gọn
- Chiều rộng khe (Slot width): 5 mm
- Ngõ ra (Output): PNP Open Collector
- Chế độ vận hành: Dual Output (Linh hoạt Light-ON & Dark-ON)
- Tần số đáp ứng: 1 kHz (Trung bình đạt 3 kHz)
- Điện áp nguồn: 5 đến 24 VDC
- Chiều dài cáp: 1 m
Giá cũ:
380.100 ₫
304.080 ₫
Giới thiệu cảm biến quang Omron EE-SX950P-W
Cảm biến quang Omron EE-SX950P-W là dòng cảm biến quang điện dạng rãnh (Grooved Type) siêu nhỏ gọn, được thiết kế để tối ưu hóa việc phát hiện vật thể trong các không gian lắp đặt chật hẹp. Với công nghệ thu phát đối chiếu (Through-beam) tiên tiến, thiết bị đảm bảo độ chính xác cực cao và khả năng phản hồi tức thì, đáp ứng hoàn hảo cho các dây chuyền sản xuất tốc độ cao. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng vượt trội và độ bền công nghiệp chuẩn Nhật Bản.
Điểm nổi bật của Omron EE-SX950P-W
- Thiết kế Ultra-Compact: Kích thước siêu nhỏ cho phép dễ dàng tích hợp vào các máy móc phức tạp, robot hoặc thiết bị đo lường chính xác mà không tốn diện tích.
- Tốc độ phản hồi cực nhanh: Tần số đáp ứng tối thiểu 1 kHz và có thể đạt trung bình 3 kHz, giúp bắt kịp các chuyển động nhanh nhất của vật thể.
- Ngõ ra PNP linh hoạt: Tương thích hoàn hảo với các hệ thống PLC sử dụng logic PNP phổ biến, giúp việc đấu nối và tích hợp hệ thống trở nên đơn giản.
- Chế độ Dual Output: Hỗ trợ cả hai chế độ Light-ON và Dark-ON, cho phép kỹ thuật viên linh hoạt lựa chọn logic điều khiển mà không cần thay đổi phần cứng.
- Độ tin cậy cao: Vỏ nhựa PBT cao cấp giúp thiết bị chịu được môi trường làm việc khắc nghiệt, kháng hóa chất và ổn định trong thời gian dài.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | EE-SX950P-W 1M |
| Loại cảm biến | Dạng rãnh (Grooved Type) |
| Phương pháp phát hiện | Thu phát đối chiếu (Through-beam) |
| Chiều rộng khe rãnh | 5 mm |
| Kiểu ngõ ra | PNP Open Collector |
| Chế độ vận hành | Hỗ trợ cả Dark-ON và Light-ON |
| Vật thể phát hiện tối thiểu | 1.8 x 0.8 mm |
| Điện áp nguồn | 5 đến 24 VDC ±10% |
| Dòng tiêu thụ | 15 mA |
| Tần số đáp ứng | Tối thiểu 1 kHz (Trung bình 3 kHz) |
| Nguồn sáng | LED Hồng ngoại (940 nm) |
| Tiêu chuẩn bảo vệ | IP50 |
| Nhiệt độ vận hành | -25 đến 55 ℃ |
| Chiều dài cáp | 1 m |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron EE-SX950P-W
- Tăng năng suất lao động: Nhờ tốc độ đáp ứng nhanh, cảm biến giúp hệ thống không bị trễ trong việc đếm hoặc kiểm soát vật thể, giảm thiểu lỗi sản xuất.
- Tối ưu hóa không gian lắp đặt: Thiết kế siêu nhỏ gọn giúp bạn lắp đặt tại những vị trí cực hẹp mà các loại cảm biến thông thường không thể tiếp cận.
- Tiết kiệm chi phí vận hành: Độ bền chuẩn công nghiệp giúp giảm tần suất thay thế và bảo trì, đảm bảo dây chuyền luôn hoạt động liên tục.
- Dễ dàng tùy biến: Chế độ Light-ON/Dark-ON giúp bạn linh hoạt trong lập trình PLC mà không cần sửa đổi sơ đồ mạch điện.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn cảm biến vào giá đỡ cố định, đảm bảo khe rãnh 5mm nằm thẳng hàng trên quỹ đạo di chuyển của vật thể.

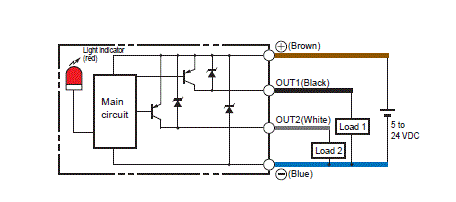

- Bước 2: Đấu nối điện: Kết nối dây Nâu với cực dương (+5-24VDC), dây Xanh với cực âm (0V), và dây Đen/Trắng với ngõ vào của PLC.
- Bước 3: Cài đặt chế độ: Chọn chế độ Light-ON hoặc Dark-ON bằng cách đấu nối dây ngõ ra tương ứng.
- Bước 4: Kiểm tra: Cấp nguồn và dùng vật đục chắn qua khe để kiểm tra đèn LED báo hiệu và tín hiệu trả về PLC.
Sản phẩm sử dụng chung với (isRelatedTo)
Để hệ thống tự động hóa hoạt động ổn định, Omron EE-SX950P-W thường được kết hợp với:
- Bộ điều khiển PLC: Các dòng PLC Omron, Mitsubishi, Siemens hỗ trợ ngõ vào PNP.
- Bộ nguồn DC: Nguồn 24VDC công nghiệp ổn định.
- Relay trung gian: Dùng để chuyển đổi tín hiệu cho các tải lớn hơn.
Ứng dụng thực tế (PropertyValue)
- Đếm sản phẩm: Đếm linh kiện điện tử, linh kiện cơ khí trên băng tải tốc độ cao.
- Kiểm tra vị trí: Xác định vị trí giới hạn (Limit switch) cho các trục chuyển động của máy CNC, máy in 3D.
- Kiểm soát quy trình: Phát hiện sự hiện diện của vật phẩm trong các khâu lắp ráp tự động.
Câu hỏi thường gặp (FAQ)
- 1. EE-SX950P-W có sự khác biệt gì so với dòng NPN?
Dòng P (PNP) xuất tín hiệu mức cao (V+) khi có vật, phù hợp với PLC dùng logic PNP. Dòng NPN sẽ xuất mức thấp (0V). - 2. Khe rãnh 5mm có phù hợp cho mọi loại vật thể không?
Thiết kế này tối ưu nhất cho các vật thể có kích thước nhỏ và vừa đi qua khe. Nếu vật quá lớn, nó có thể che lấp cả đầu phát và đầu thu. - 3. Sản phẩm này có chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi), không có khả năng chống tia nước trực tiếp. Hãy lắp ở nơi khô ráo. - 4. Dải điện áp hoạt động là bao nhiêu?
Thiết bị hoạt động ổn định trong dải từ 5V DC đến 24V DC. - 5. Làm sao để biết cảm biến đang hoạt động bình thường?
Bạn có thể quan sát đèn LED đỏ trên thân cảm biến để biết trạng thái bật/tắt của tín hiệu. - 6. Tần số 1kHz có ý nghĩa gì trong thực tế?
Nó cho phép cảm biến phát hiện được vật thể di chuyển với tần suất lên đến 1000 lần mỗi giây. - 7. Tôi có nhận được chứng chỉ CO/CQ khi mua không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ chính hãng cho sản phẩm. - 8. Chế độ Light-ON và Dark-ON hoạt động thế nào?
Light-ON sẽ xuất tín hiệu khi tia sáng được xuyên qua (không có vật), Dark-ON xuất tín hiệu khi tia sáng bị chặn (có vật). - 9. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất (thường là 12 tháng). - 10. Cáp 1m có thể nối dài thêm được không?
Có thể nối dài, nhưng cần lưu ý sử dụng đầu nối chuẩn và tránh nhiễu điện để duy trì tần số đáp ứng cao.
