Cảm biến quang Omron EE-SX951-R 3M - Ngõ ra NPN, Khe hở 5mm, Cáp 3m

Loại ngõ ra: NPN Open Collector
Điện áp nguồn: 5...24VDC
Chế độ hoạt động: Dark-ON và Light-ON (2 ngõ ra)
Tần số đáp ứng: 1kHz (Trung bình 3kHz)
Chiều rộng khe hở: 5mm
Chiều dài cáp: 3 mét (Robot pre-wired)

nhà chế tạo: Omron

SKU: EE-SX951-R 3M

Tải xuống mẫu

Giá cũ: 536.850 ₫

Giá bán: 429.480 ₫

Số lượng:

Giới thiệu về Cảm biến quang điện siêu nhỏ Omron EE-SX951-R 3M

Cảm biến quang Omron EE-SX951-R 3M là dòng cảm biến quang điện dạng rãnh (Grooved Type) với thiết kế hình chữ L siêu nhỏ gọn, được thiết kế chuyên biệt cho các ứng dụng đòi hỏi độ chính xác cao trong không gian hạn chế. Với khả năng phát hiện vật thể đi qua khe hở 5mm, sản phẩm là giải pháp hoàn hảo cho việc định vị, đếm sản phẩm hoặc làm công tắc hành trình trong các hệ thống tự động hóa hiện đại.

Điểm nổi bật của Omron EE-SX951-R 3M

Thiết kế L-shaped tối ưu: Giúp dễ dàng lắp đặt vào các góc hẹp của máy móc hoặc cánh tay robot.
Độ nhạy cao: Tần số đáp ứng lên đến 1kHz, đảm bảo không bỏ sót đối tượng ngay cả khi vận hành ở tốc độ cao.
Độ bền công nghiệp: Vỏ chế tạo từ nhựa PBT và Polycarbonate chịu lực, chống va đập và bền bỉ trong môi trường nhà máy.
Linh hoạt vận hành: Hỗ trợ cả hai chế độ Dark-ON và Light-ON, đáp ứng mọi yêu cầu lập trình logic của PLC.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	EE-SX951-R 3M

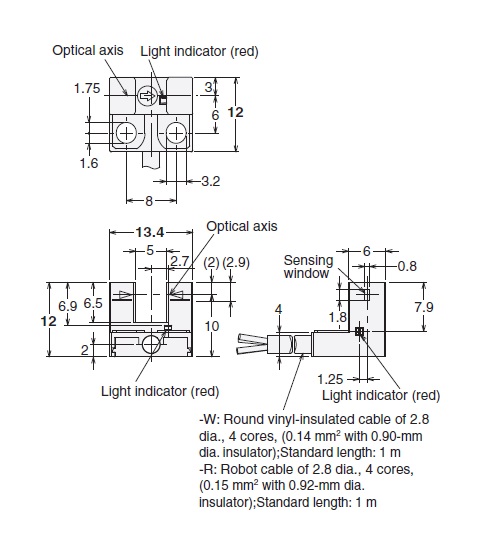

Loại cảm biến	Dạng rãnh (Hình chữ L)
Phương pháp cảm biến	Thu phát đối diện (Through-beam)
Chiều rộng khe hở	5 mm
Loại ngõ ra	NPN Open Collector
Chế độ hoạt động	Cả Dark-ON và Light-ON (2 ngõ ra)
Vật thể phát hiện tiêu chuẩn	Vật không xuyên thấu, kích thước tối thiểu 1.8 x 0.8 mm
Nguồn điện cung cấp	5 đến 24 VDC ±10% (Ripple p-p 10% max)
Dòng tiêu thụ	15 mA
Dòng tải tối đa	50 mA
Tần số đáp ứng	Tối thiểu 1 kHz (Trung bình 3 kHz)
Nguồn sáng	LED hồng ngoại (Bước sóng đỉnh 940 nm)
Chỉ báo	Đèn LED đỏ (Hiển thị trạng thái nhận sáng)
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-25 đến 55 ℃
Chiều dài cáp	3 mét (Loại dây nối sẵn cho Robot)
Chất liệu	Vỏ: PBT, Bộ phát/thu: Polycarbonate (PC)

Lợi ích khi sử dụng sản phẩm

Tối ưu diện tích: Nhờ kích thước siêu nhỏ, bạn có thể lắp đặt cảm biến ở những vị trí mà các dòng cảm biến truyền thống không thể tiếp cận.
Giảm thiểu sai sót: Độ phân giải cao và tần số đóng ngắt nhanh giúp hệ thống vận hành chính xác tuyệt đối.
Lắp đặt nhanh chóng: Với cáp nối sẵn 3m, việc kết nối với tủ điều khiển trở nên dễ dàng và giảm thiểu chi phí đấu nối.
Độ tin cậy từ Omron: Thương hiệu hàng đầu Nhật Bản đảm bảo tuổi thọ sản phẩm và sự ổn định trong vận hành 24/7.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí cần phát hiện vật thể, đảm bảo vật thể đi qua đúng tâm khe hở 5mm.
Bước 2: Cố định cảm biến bằng vít vào khung máy, tránh các rung động mạnh gây lệch tâm.
Bước 3: Đấu nối nguồn điện (5-24VDC) vào dây nguồn của cảm biến.
Bước 4: Kết nối ngõ ra NPN (Light-ON hoặc Dark-ON tùy nhu cầu) về chân Input của PLC hoặc Relay.
Bước 5: Cấp nguồn và kiểm tra đèn LED chỉ báo để đảm bảo cảm biến hoạt động đúng trạng thái.

Sản phẩm thường sử dụng chung

Để hệ thống vận hành đồng bộ, EE-SX951-R 3M thường được kết hợp cùng:

Bộ điều khiển lập trình PLC Omron (Dòng CP, CJ, NX).
Bộ nguồn DC 24V chính hãng Omron hoặc Meanwell.
Relay trung gian 24VDC để đóng ngắt tải công suất lớn.
Dây tín hiệu bọc kim chống nhiễu cho môi trường công nghiệp.

Ứng dụng thực tế

Cảm biến quang Omron EE-SX951-R được ứng dụng rộng rãi trong:

Robot công nghiệp: Xác định vị trí giới hạn của cánh tay robot, cảm biến Home.
Máy CNC & Máy in 3D: Cảm biến tiệm cận để dừng trục X, Y, Z.
Băng tải tự động: Đếm sản phẩm nhỏ, phát hiện sự hiện diện của linh kiện điện tử.
Thiết bị y tế: Kiểm soát vị trí các khay thuốc hoặc bộ phận di động siêu nhỏ.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa Dark-ON và Light-ON là gì?
Light-ON sẽ xuất tín hiệu khi có ánh sáng chiếu tới đầu thu (không có vật cản). Dark-ON sẽ xuất tín hiệu khi tia sáng bị vật cản chặn lại.

2. Cảm biến này có chống nước không?
Sản phẩm đạt chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

3. Tại sao tôi nên chọn loại cáp 3m thay vì loại ngắn hơn?
Cáp 3m (Robot pre-wired) giúp linh hoạt hơn khi đi dây từ các trục chuyển động của robot về tủ điện mà không cần nối dây trung gian.

4. EE-SX951-R có thể phát hiện vật thể trong suốt không?
Sản phẩm tối ưu cho vật thể không xuyên thấu (Opaque). Với vật trong suốt, độ tin cậy sẽ giảm đáng kể.

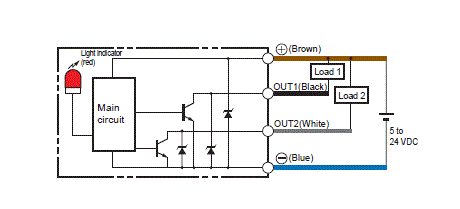

5. Ngõ ra NPN là gì và kết nối như thế nào?
NPN là loại ngõ ra kéo xuống mức 0V (GND). Bạn cần kết nối chân Common của PLC lên mức VCC (+24V).

6. Tần số 1kHz có ý nghĩa gì?
Nó có nghĩa là cảm biến có thể đóng/ngắt 1.000 lần trong 1 giây, phù hợp cho các ứng dụng đếm tốc độ cao.

7. Sản phẩm có dễ bị nhiễu bởi ánh sáng môi trường không?
Cảm biến sử dụng LED hồng ngoại 940nm và thiết kế rãnh che chắn, nên ít bị ảnh hưởng bởi ánh sáng đèn huỳnh quang thông thường (tới 1000 lx).

8. Tôi có thể thay thế EE-SX951-R bằng các model khác của Omron không?
Bạn có thể tham khảo các model trong cùng series EE-SX nhưng cần kiểm tra kỹ loại ngõ ra (NPN/PNP) và chiều dài dây.

9. Tuổi thọ của LED hồng ngoại trong cảm biến là bao lâu?
LED hồng ngoại của Omron có tuổi thọ rất cao, thường hoạt động ổn định trên 10 năm trong điều kiện tiêu chuẩn.

10. Mua sản phẩm tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo chính sách của Omron.
