Cảm biến quang điện Omron EE-SX952P-W 1M - Ngõ ra PNP, Khe 5mm, Tần số 1kHz

Thương hiệu: Omron (Nhật Bản)
Ngõ ra: PNP Open Collector
Điện áp hoạt động: 5 đến 24VDC
Chế độ vận hành: Dark-ON và Light-ON (2 ngõ ra)
Chiều rộng khe rãnh: 5mm
Tần số đáp ứng: Tối thiểu 1kHz (Trung bình 3kHz)
Chiều dài cáp: 1 mét

nhà chế tạo: Omron

SKU: EE-SX952P-W 1M

Tải xuống mẫu

Giá cũ: 422.700 ₫

Giá bán: 338.160 ₫

Số lượng:

Cảm biến quang điện siêu nhỏ Omron EE-SX952P-W 1M là giải pháp tối ưu cho các bài toán phát hiện vật thể chính xác trong không gian hẹp. Với thiết kế dạng rãnh (F-shaped) đặc trưng của Omron, sản phẩm đảm bảo độ tin cậy cao, tốc độ phản hồi nhanh, phù hợp cho các hệ thống tự động hóa công nghiệp khắt khe.

Điểm nổi bật của Omron EE-SX952P-W

Thiết kế siêu nhỏ gọn: Dễ dàng tích hợp vào các máy móc có diện tích lắp đặt hạn chế.
Độ nhạy cao: Khả năng phát hiện vật thể không trong suốt với kích thước nhỏ nhất chỉ 1.8 x 0.8 mm.
Đa năng trong vận hành: Tích hợp cả hai chế độ Dark-ON và Light-ON, linh hoạt cho nhiều kịch bản lập trình PLC.
Độ bền công nghiệp: Vỏ nhựa PBT chịu lực và chống ăn mòn, tiêu chuẩn bảo vệ IP50.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Chi tiết thông số
Model	EE-SX952P-W 1M
Loại cảm biến	Dạng rãnh (Hình chữ F) - Through-beam
Phương pháp phát sáng	Không điều chế (Non-modulated)
Chiều rộng khe rãnh	5 mm
Loại ngõ ra	PNP Open Collector
Chế độ hoạt động	Có cả Dark-ON và Light-ON (2 ngõ ra)
Vật thể phát hiện tiêu chuẩn	Vật không trong suốt, tối thiểu 1.8 x 0.8 mm
Độ phân giải khoảng cách	Tối đa 0.025 mm
Nguồn sáng (Bước sóng đỉnh)	LED hồng ngoại (940 nm)
Đèn chỉ thị	Đèn báo sáng (Màu đỏ)
Điện áp nguồn cấp	5 đến 24 VDC ±10% (độ gợn p-p tối đa 10%)
Dòng tiêu thụ	15 mA
Dòng tải tối đa	50 mA
Tần số đáp ứng	Tối thiểu 1 kHz (Trung bình: 3 kHz)
Nhiệt độ môi trường	Hoạt động: -25 đến 55 ℃ \| Lưu trữ: -30 đến 80 ℃
Độ ẩm môi trường	Hoạt động: 5 đến 85% \| Lưu trữ: 5 đến 95%
Cấp bảo vệ	IP50
Chiều dài cáp	1 m
Chất liệu	Vỏ: Polybutylene terephthalate (PBT), Bộ phát/thu: Polycarbonate (PC)

Lợi ích khi sử dụng EE-SX952P-W

Tối ưu hóa quy trình: Tăng tốc độ kiểm đếm và định vị sản phẩm trên băng chuyền nhờ tần số đáp ứng 1kHz.
Giảm thiểu sai sót: Độ chính xác cực cao trong việc phát hiện các chi tiết cơ khí nhỏ, giảm tỉ lệ lỗi sản phẩm.
Tiết kiệm thời gian lắp đặt: Cấu trúc dạng rãnh giúp việc căn chỉnh cảm biến trở nên đơn giản và nhanh chóng hơn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Cố định cảm biến vào vị trí cần đo sao cho khe rãnh 5mm nằm trên đường đi của vật thể cần phát hiện.

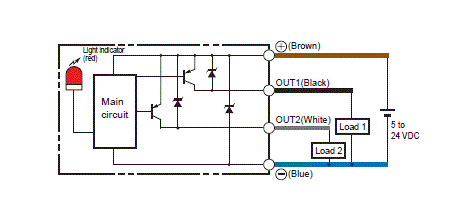

Bước 2: Đấu nối điện: Kết nối dây nguồn (5-24VDC) và dây tín hiệu ngõ ra PNP vào PLC hoặc Relay điều khiển.
Bước 3: Thiết lập chế độ: Lựa chọn ngõ ra Dark-ON (Kích khi bị che sáng) hoặc Light-ON (Kích khi có ánh sáng) tùy theo yêu cầu logic của hệ thống.
Bước 4: Kiểm tra: Đưa vật thể đi qua khe rãnh và quan sát đèn LED chỉ thị màu đỏ để xác nhận cảm biến hoạt động đúng.

Sản phẩm sử dụng chung

Để hệ thống vận hành đồng bộ, Omron EE-SX952P-W thường được kết hợp cùng:

Bộ điều khiển PLC (Omron, Siemens, Mitsubishi...).
Nguồn cấp DC 24V chính hãng Omron hoặc Meanwell.
Relay trung gian để khuếch đại tín hiệu điều khiển.

Ứng dụng thực tế

Máy CNC & Máy công cụ: Xác định vị trí điểm dừng (Home) của các trục cơ khí.
Công nghiệp đóng gói: Đếm sản phẩm, phát hiện chai/lọ đi qua băng tải.
Robot tự động hóa: Giám sát vị trí cánh tay robot hoặc các bộ phận truyền động.
Máy in/Máy photocopy: Phát hiện vị trí giấy hoặc khay chứa.

Câu hỏi thường gặp (FAQ)

1. EE-SX952P-W khác gì với phiên bản NPN?
Phiên bản PNP (P) sẽ xuất tín hiệu mức cao (VCC) khi kích hoạt, trong khi NPN sẽ xuất tín hiệu mức thấp (0V). Bạn cần chọn loại phù hợp với ngõ vào của PLC.

2. Khe rãnh 5mm có thể phát hiện vật thể mỏng không?
Có, cảm biến có thể phát hiện vật thể không trong suốt với kích thước tối thiểu chỉ 1.8 x 0.8 mm.

3. Sản phẩm có chịu được nước không?
Thiết bị đạt chuẩn IP50, nghĩa là chống bụi cơ bản nhưng KHÔNG chống nước. Cần lắp đặt trong môi trường khô ráo.

4. Tần số 1kHz có ý nghĩa gì?
Nó cho phép cảm biến đóng/ngắt 1000 lần trong 1 giây, phù hợp cho các ứng dụng đếm tốc độ cao.

5. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Được, dải điện áp hoạt động của sản phẩm là từ 5 đến 24VDC.

6. Chế độ Dark-ON và Light-ON hoạt động ra sao?
Dark-ON: Ngõ ra ON khi vật thể che khuất tia sáng. Light-ON: Ngõ ra ON khi tia sáng không bị che khuất.

7. Làm sao để biết cảm biến đang hoạt động?
Bạn hãy quan sát đèn LED màu đỏ trên thân cảm biến; đèn sẽ thay đổi trạng thái khi có vật đi qua.

8. Cáp 1m có thể nối dài thêm không?
Có, bạn có thể nối dài cáp, tuy nhiên hãy đảm bảo mối nối được cách điện tốt để tránh nhiễu tín hiệu.

9. Sản phẩm này có dễ bị nhiễu bởi ánh sáng môi trường không?
Sản phẩm có khả năng chống nhiễu ánh sáng huỳnh quang lên đến 1000 lx, đảm bảo hoạt động ổn định trong nhà xưởng.

10. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ cho mọi sản phẩm Omron chính hãng.
