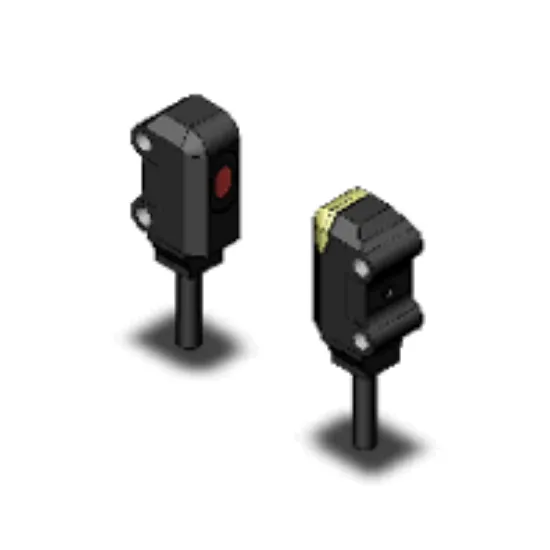

Cảm biến quang điện Omron E3T-ST14 2M - Thu phát riêng, PNP, Dark ON, 1m

Loại cảm biến: Thu - phát riêng (Through-beam)
Ngõ ra: PNP, chế độ Dark ON
Khoảng cách phát hiện: 1m
Nguồn cấp: 12 - 24VDC
Chiều dài dây cáp: 2m
Ứng dụng: Phát hiện vật thể không màu, vật thể nhỏ trong tự động hóa

nhà chế tạo: Omron

SKU: E3T-ST14 2M

Tải xuống mẫu

Giá cũ: 2.786.400 ₫

Giá bán: 2.229.120 ₫

Giới thiệu Cảm biến quang điện Omron E3T-ST14 2M

Cảm biến quang điện Omron E3T-ST14 2M là dòng cảm biến chất lượng cao thuộc dòng E3T nổi tiếng của Omron. Với cơ chế hoạt động thu - phát riêng (Through-beam), sản phẩm cung cấp độ chính xác cực cao trong việc phát hiện vật thể, ngay cả với những vật thể có kích thước nhỏ hoặc độ phản xạ kém. Đây là giải pháp lý tưởng cho các dây chuyền sản xuất tự động hóa đòi hỏi sự ổn định và tin cậy tuyệt đối.

Điểm nổi bật của Omron E3T-ST14 2M

Độ chính xác cao: Sử dụng nguồn sáng LED đỏ giúp phát hiện vật thể chính xác ở khoảng cách lên đến 1m.
Chế độ Dark ON linh hoạt: Phù hợp cho nhiều ứng dụng kiểm soát vật thể trong các hệ thống logic điều khiển khác nhau.
Thiết kế bền bỉ: Vỏ nhựa PBT chất lượng cao, chịu được rung động và va đập mạnh.
An toàn điện: Tích hợp mạch bảo vệ ngắn mạch đầu ra và bảo vệ ngược cực nguồn điện, giúp kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật chi tiết

Model	E3T-ST14 2M
Phương pháp cảm biến	Thu - phát riêng (Through-beam type)
Khoảng cách phát hiện	1 m
Vật thể tiêu chuẩn	Vật thể đục, đường kính tối thiểu 2 mm
Nguồn sáng	LED đỏ (650 nm)
Điện áp nguồn	12 đến 24 VDC (±10% ripple)
Dòng tiêu thụ	Phát: tối đa 10 mA \| Thu: tối đa 20 mA
Ngõ ra điều khiển	PNP Open Collector (Tối đa 26.4 VDC, 50 mA)
Chế độ hoạt động	Dark-ON (Ngắt khi có vật)
Thời gian đáp ứng	Tối đa 1 ms
Nhiệt độ môi trường	-25 đến 55 ℃ (Vận hành)
Kiểu kết nối	Dây cáp sẵn (Chiều dài 2m)
Chỉ báo hoạt động	Đèn LED Cam (Hoạt động), Đèn LED Xanh (Độ ổn định)
Chất liệu vỏ	Nhựa Polybutylene terephthalate (PBT)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3T-ST14 2M

Tối ưu hóa năng suất: Tốc độ đáp ứng cực nhanh (1ms) giúp dây chuyền vận hành trơn tru, không bị nghẽn.
Tiết kiệm chi phí bảo trì: Thiết kế chuẩn công nghiệp giúp giảm thiểu sự cố dừng máy đột ngột.
Dễ dàng lắp đặt: Cấu trúc hình vuông gọn gàng cùng phụ kiện đi kèm đầy đủ giúp việc căn chỉnh trở nên nhanh chóng.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt giá đỡ: Sử dụng vít định vị M2*14 đi kèm để cố định mắt phát và mắt thu trên giá đỡ máy.
Bước 2: Căn chỉnh hướng: Điều chỉnh góc của mắt phát và mắt thu sao cho tia sáng LED đỏ đi thẳng qua nhau.
Bước 3: Đấu nối điện: Kết nối dây cáp 2m vào nguồn 12-24VDC và tải theo sơ đồ PNP (Lưu ý cực dương/âm).
Bước 4: Kiểm tra: Đưa vật thể đi qua vùng cảm biến và quan sát đèn chỉ báo (Cam/Xanh) để xác nhận hoạt động.

Sản phẩm sử dụng chung với (isRelatedTo)

Bộ nguồn tổ ong 24VDC (DC Power Supply)
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...)
Giá đỡ cảm biến chuyên dụng
Dây cáp tín hiệu mở rộng

Ứng dụng thực tế (Application)

Phát hiện sản phẩm trên băng tải trong ngành thực phẩm/đồ uống.
Kiểm soát số lượng sản phẩm trong đóng gói tự động.
Phát hiện vật thể trong các dây chuyền lắp ráp linh kiện điện tử.
Ứng dụng trong hệ thống phân loại hàng hóa tự động.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3T-ST14 2M là loại PNP hay NPN?
Trả lời: Đây là loại ngõ ra PNP Open Collector.

2. Khoảng cách cảm biến tối đa là bao nhiêu?
Trả lời: Khoảng cách phát hiện tối đa đạt 1 mét.

3. Chế độ Dark-ON có nghĩa là gì?
Trả lời: Chế độ Dark-ON nghĩa là tín hiệu đầu ra sẽ được kích hoạt (ON) khi tia sáng bị vật thể chặn lại.

4. Tôi có thể dùng nguồn 12V cho cảm biến này không?
Trả lời: Có, dải điện áp hoạt động cho phép từ 12V đến 24VDC.

5. Sản phẩm có khả năng chống nước không?
Trả lời: Sản phẩm được thiết kế để hoạt động trong môi trường công nghiệp nhưng cần tránh tiếp xúc trực tiếp với nước áp lực cao hoặc ngâm trong nước.

6. Làm sao để biết cảm biến đang hoạt động ổn định?
Trả lời: Quan sát đèn chỉ báo màu xanh (Stability indicator) trên thân cảm biến.

7. Cảm biến có bảo vệ khi đấu ngược cực không?
Trả lời: Có, sản phẩm được tích hợp mạch bảo vệ ngược cực nguồn điện.

8. Dây cáp đi kèm dài bao nhiêu?
Trả lời: Dây cáp có chiều dài cố định là 2 mét.

9. Có thể thay thế cảm biến này bằng loại thu phát gần được không?
Trả lời: Được, nhưng bạn cần kiểm tra lại khoảng cách lắp đặt và logic điều khiển vì loại thu phát gần (diffuse) có nguyên lý khác.

10. Tôi mua hàng tại AUT VN có được cấp CO/CQ không?
Trả lời: Có, AUT VN cam kết cung cấp đầy đủ chứng nhận CO/CQ cho sản phẩm.
