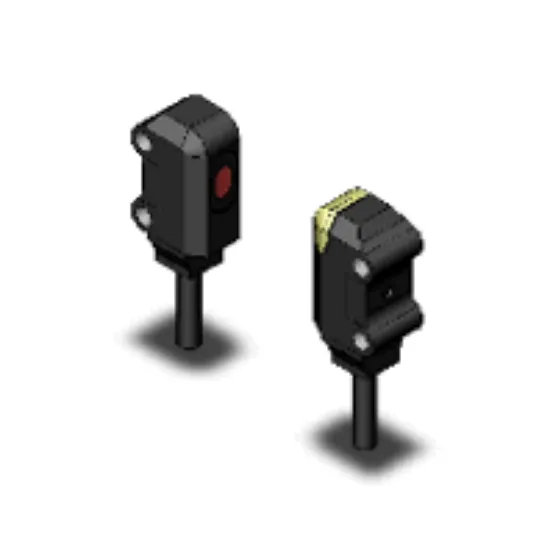

Cảm biến quang điện Omron E3T-ST13 5M - Thu phát riêng, PNP, Dây 5m

**Loại cảm biến:** Thu phát riêng (Through-beam)
**Ngõ ra:** PNP, Chế độ Light-ON
**Khoảng cách phát hiện:** 1 m
**Nguồn cấp:** 12-24VDC
**Chiều dài dây kết nối:** 5 m
**Nguồn sáng:** LED Đỏ (650 nm)

nhà chế tạo: Omron

SKU: E3T-ST13 5M

Tải xuống mẫu

Giá cũ: 3.095.850 ₫

Giá bán: 2.476.680 ₫

Giới thiệu cảm biến quang điện Omron E3T-ST13 5M

Cảm biến quang điện Omron E3T-ST13 5M là dòng cảm biến quang học cao cấp thuộc series E3T nổi tiếng của Omron. Với cơ chế hoạt động theo kiểu thu phát riêng (Through-beam), thiết bị này cung cấp độ chính xác cực cao trong việc phát hiện vật thể bằng cách tạo ra một chùm tia sáng giữa bộ phát và bộ thu. Đây là giải pháp tối ưu cho các hệ thống tự động hóa đòi hỏi sự ổn định và phản hồi nhanh chóng.

Điểm nổi bật của sản phẩm

Độ tin cậy cao: Thiết kế thu phát riêng giúp giảm thiểu nhiễu và tăng khả năng phát hiện vật thể trong môi trường công nghiệp phức tạp.
Phản hồi cực nhanh: Thời gian đáp ứng chỉ tối đa 1ms, phù hợp cho các dây chuyền tốc độ cao.
Thiết kế bền bỉ: Vỏ bằng vật liệu PBT chịu nhiệt và chống va đập tốt, đảm bảo tuổi thọ lâu dài.
Tính năng thông minh: Tích hợp đèn chỉ thị hoạt động (cam) và đèn chỉ thị độ ổn định (xanh lá), giúp dễ dàng kiểm tra trạng thái thiết bị.
Bảo vệ toàn diện: Chống ngắn mạch đầu ra, chống ngược cực nguồn và chống ngược cực đầu ra.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	E3T-ST13 5M
Kiểu dáng	Dạng hình vuông (Square type)
Phương pháp phát hiện	Thu phát riêng (Through-beam)
Khoảng cách phát hiện	1 m
Vật thể phát hiện tiêu chuẩn	Vật thể không xuyên sáng, đường kính tối thiểu 2 mm
Nguồn sáng	LED Đỏ (650 nm)
Điện áp nguồn	12 đến 24 VDC (±10% ripple)
Dòng điện tiêu thụ	Bộ phát: 10 mA max; Bộ thu: 20 mA max
Ngõ ra điều khiển	PNP Open Collector (Tối đa 26.4 VDC, 50 mA)
Chế độ hoạt động	Light-ON (Chế độ sáng)
Thời gian đáp ứng	Tối đa 1 ms
Nhiệt độ môi trường	-25 đến 55 ℃ (Vận hành)
Độ ẩm môi trường	35 đến 85 % (Không ngưng tụ)
Phương thức kết nối	Dây dẫn sẵn (Pre-wired) - Chiều dài 5 m
Chất liệu vỏ	Polybutylene terephthalate (PBT)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E3T-ST13 5M

Việc ứng dụng cảm biến E3T-ST13 vào dây chuyền sản xuất giúp doanh nghiệp tối ưu hóa quy trình kiểm soát, giảm thiểu sai sót do con người và tăng năng suất lao động. Với khả năng phát hiện vật thể nhỏ (từ 2mm), sản phẩm cực kỳ hiệu quả trong việc đếm sản phẩm hoặc kiểm soát sự hiện diện của linh kiện trên băng tải. Ngoài ra, độ bền cao của dòng Omron giúp tiết kiệm chi phí bảo trì và thay thế linh kiện định kỳ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị: Xác định vị trí lắp đặt bộ phát (Emitter) và bộ thu (Receiver) sao cho chúng đối diện trực tiếp nhau trên một đường thẳng.
Bước 2: Cố định thiết bị: Sử dụng ốc vít đi kèm để gắn cảm biến lên giá đỡ hoặc khung máy. Lưu ý căn chỉnh góc độ (Emitter: 2-20°, Receiver: 2-70°) để tối ưu chùm tia.
Bước 3: Đấu nối dây: Kết nối dây dẫn 5m vào nguồn điện 12-24VDC và ngõ ra PNP theo sơ đồ kỹ thuật của hãng.
Bước 4: Kiểm tra: Cấp nguồn và đưa vật thể qua chùm sáng. Quan sát đèn chỉ thị màu cam (Hoạt động) và màu xanh (Độ ổn định) để xác nhận cảm biến đang hoạt động chuẩn xác.

Sản phẩm tương thích (isRelatedTo)

Bộ nguồn DC 24V Omron
Giá đỡ (Bracket) lắp cảm biến chuyên dụng
Bộ điều khiển PLC Omron dòng CP/CJ
Dây cáp mở rộng tín hiệu

Ứng dụng thực tế (Application)

Hệ thống băng tải: Đếm sản phẩm, kiểm tra sự hiện diện của hàng hóa trên chuyền.
Ngành đóng gói: Kiểm soát vị trí hộp, túi sản phẩm trong quy trình đóng gói tự động.
Sản xuất linh kiện điện tử: Phát hiện các chi tiết nhỏ với độ chính xác cao.
Máy phân loại: Kết hợp với hệ thống khí nén để phân loại hàng hóa theo kích thước/số lượng.
