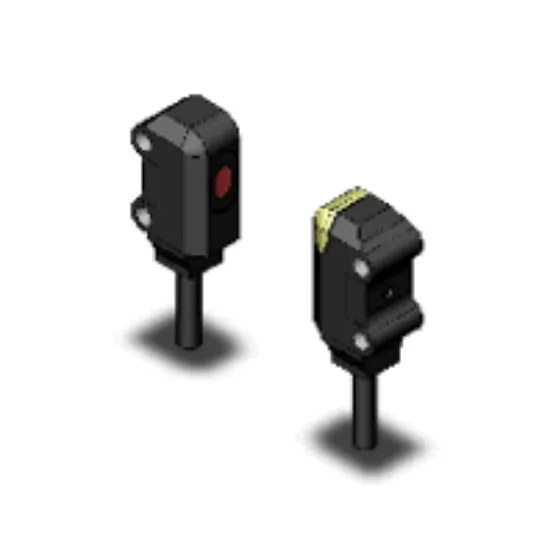

Cảm biến quang điện Omron E3T-ST23F 2M - Thu phát riêng, PNP, 300mm

Loại cảm biến: Thu - Phát riêng (Through-beam)
Ngõ ra: PNP, chế độ Light-ON
Khoảng cách phát hiện: 300mm
Nguồn cấp: 12...24VDC
Chiều dài dây cáp: 2m
Ứng dụng: Phát hiện vật thể chính xác trong tự động hóa

nhà chế tạo: Omron

SKU: E3T-ST23F 2M

Tải xuống mẫu

Giá cũ: 2.565.150 ₫

Giá bán: 2.052.120 ₫

Giới thiệu cảm biến quang điện Omron E3T-ST23F 2M

Cảm biến quang điện Omron E3T-ST23F 2M là dòng cảm biến thu - phát riêng (Through-beam) cao cấp được thiết kế để mang lại độ chính xác vượt trội trong các hệ thống tự động hóa công nghiệp. Với khả năng phát hiện vật thể nhỏ từ 2mm, sản phẩm là giải pháp hoàn hảo cho các dây chuyền sản xuất yêu cầu tính ổn định và tốc độ phản hồi cực nhanh (chỉ 1ms).

Điểm nổi bật của Omron E3T-ST23F 2M

Độ tin cậy cao: Sử dụng nguồn sáng LED hồng ngoại (860 nm) giúp hoạt động ổn định ngay cả trong môi trường ánh sáng phức tạp.
Thiết kế bền bỉ: Vỏ nhựa PBT chịu nhiệt và va đập tốt, phù hợp với môi trường nhà máy.
Chế độ bảo vệ thông minh: Tích hợp bảo vệ ngắn mạch đầu ra và bảo vệ ngược cực nguồn điện, giúp kéo dài tuổi thọ thiết bị.
Phản hồi tức thì: Thời gian đáp ứng tối đa chỉ 1ms, đảm bảo không bỏ sót sản phẩm trên băng chuyền tốc độ cao.

Thông số kỹ thuật chi tiết

Model	E3T-ST23F 2M
Phương pháp phát hiện	Thu - Phát riêng (Through-beam type)
Khoảng cách phát hiện	300 mm
Vật thể phát hiện tiêu chuẩn	Vật thể không xuyên thấu, đường kính tối thiểu 2 mm
Nguồn sáng	LED hồng ngoại (860 nm)
Điện áp hoạt động	12 đến 24 VDC (±10% ripple)
Dòng điện tiêu thụ	Phát: Tối đa 10 mA \| Thu: Tối đa 20 mA
Ngõ ra điều khiển	PNP Open Collector (Tối đa 50 mA)
Chế độ hoạt động	Light-ON (Sáng - ON)
Thời gian đáp ứng	Tối đa 1 ms
Nhiệt độ hoạt động	-25 đến 55 ℃ (Không ngưng tụ)
Kết nối	Dây cáp sẵn (Pre-wired) - Chiều dài 2m
Chỉ báo hoạt động	Đèn cam (Hoạt động), Đèn xanh (Độ ổn định)

Lợi ích khi sử dụng Omron E3T-ST23F 2M

Tối ưu hóa năng suất: Phát hiện vật thể nhanh chóng và chính xác giúp giảm thiểu lỗi sản phẩm.
Tiết kiệm chi phí bảo trì: Nhờ các mạch bảo vệ tích hợp, giảm thiểu rủi ro hư hỏng do lỗi điện năng.
Dễ dàng lắp đặt: Thiết kế dạng khối vuông nhỏ gọn cùng các phụ kiện đi kèm giúp việc định vị trở nên cực kỳ đơn giản.

Hướng dẫn sử dụng (How-to)

Lắp đặt: Cố định bộ phát và bộ thu đối diện nhau theo trục thẳng hàng bằng vít đi kèm.
Kết nối dây: Nối dây nguồn (12-24VDC) và dây tín hiệu PNP theo sơ đồ đấu nối của hãng.
Căn chỉnh: Điều chỉnh góc độ của bộ thu sao cho đèn chỉ báo độ ổn định (màu xanh) sáng lên.
Kiểm tra: Đưa vật thể qua chùm tia để kiểm tra ngõ ra hoạt động đúng chế độ Light-ON hay chưa.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn có thể tham khảo thêm:

Bộ nguồn DC 24V chuyên dụng cho cảm biến.
Giá đỡ cảm biến Omron đa năng.
Các dòng cảm biến quang Omron E3Z series cho khoảng cách gần hơn.

Ứng dụng thực tế (Application)

Phát hiện sản phẩm trên băng tải trong ngành thực phẩm, bao bì.
Kiểm soát số lượng sản phẩm trong dây chuyền đóng gói tự động.
Phát hiện vật thể trong các hệ thống phân loại linh kiện điện tử nhỏ.

Câu hỏi thường gặp (FAQ)

1. Cảm biến này có dùng được cho vật thể trong suốt không?
Trả lời: Vì là loại thu-phát riêng, nó hoạt động tốt nhất với vật thể không xuyên thấu (opaque). Với vật thể trong suốt, hiệu quả sẽ giảm tùy vào độ dày.

2. Ngõ ra PNP khác gì với NPN?
Trả lời: Ngõ ra PNP sẽ xuất mức điện áp dương khi có tín hiệu, thường dùng cho các bộ điều khiển PLC hoạt động ở mức logic dương.

3. Khoảng cách 300mm là tối đa hay tối thiểu?
Trả lời: Đây là khoảng cách phát hiện định mức để đảm bảo độ chính xác cao nhất.

4. Tôi có thể lắp cảm biến ở môi trường ẩm không?
Trả lời: Cảm biến hoạt động tốt trong độ ẩm 35-85%, nhưng cần tránh nơi có sự ngưng tụ hơi nước trực tiếp.

5. Làm sao để biết cảm biến đang hoạt động ổn định?
Trả lời: Quan sát đèn chỉ báo màu xanh (Stability indicator) trên thân cảm biến.

6. Sản phẩm có đi kèm phụ kiện không?
Trả lời: Có, bao gồm sách hướng dẫn, vít lắp đặt và đai ốc.

7. Cảm biến có bảo vệ chống ngược cực không?
Trả lời: Có, sản phẩm tích hợp bảo vệ ngược cực nguồn điện.

8. Tại sao tôi không thấy đèn báo khi có vật cản?
Trả lời: Bạn cần kiểm tra xem đã căn chỉnh bộ phát và bộ thu thẳng hàng chưa, hoặc kiểm tra nguồn cấp.

9. Thời gian đáp ứng 1ms có ý nghĩa gì?
Trả lời: Nghĩa là cảm biến cực kỳ nhanh, phù hợp cho các máy chạy tốc độ cao.

10. Tôi có được bảo hành không?
Trả lời: Có, sản phẩm được bảo hành chính hãng theo chính sách của Omron thông qua AUT VN.

Nguồn tham khảo: Omron Industrial Automation
