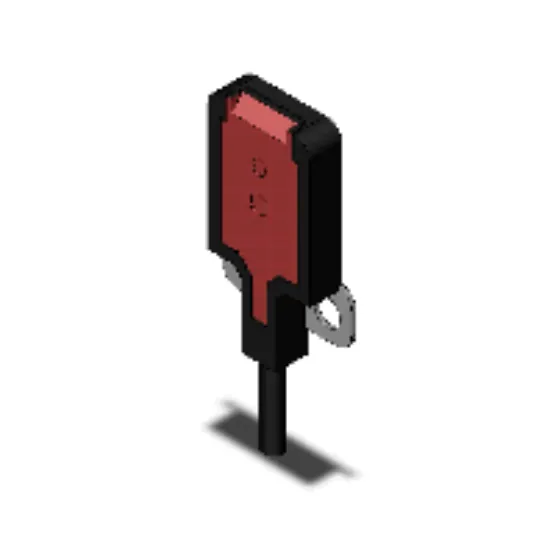

Cảm biến quang Omron E3T-FD12M 2M - Phản Xạ Khuếch Tán, Siêu Nhỏ Gọn, Chuẩn IP67

Loại cảm biến: Quang điện phản xạ khuếch tán (Diffuse-reflective) với kích thước siêu nhỏ, tối ưu cho không gian lắp đặt hẹp.
Khoảng cách phát hiện: 5 đến 30 mm, độ chính xác tuyệt đối cho vật thể siêu nhỏ.
Thông số kỹ thuật: Nguồn 12-24 VDC, ngõ ra NPN Open Collector, chế độ Dark-ON.
Độ bền công nghiệp: Tiêu chuẩn IP67 chống bụi và nước, vận hành ổn định trong môi trường khắc nghiệt.
Tốc độ đáp ứng: Siêu nhanh (≤ 1ms), lý tưởng cho các dây chuyền sản xuất tốc độ cao.

nhà chế tạo: Omron

SKU: E3T-FD12M 2M

Tải xuống mẫu

Giá cũ: 1.901.850 ₫

Giá bán: 1.521.480 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Omron E3T-FD12M 2M

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát và phát hiện các linh kiện siêu nhỏ trong những không gian lắp đặt chật hẹp là một bài toán khó đối với nhiều kỹ sư tự động hóa. Cảm biến quang điện Omron E3T-FD12M 2M chính là giải pháp tối ưu cho thách thức này. Được thiết kế với kích thước siêu nhỏ nhưng mang trong mình hiệu suất mạnh mẽ, sản phẩm này cho phép nhận diện vật thể chính xác tuyệt đối, giúp loại bỏ sai sót trong quy trình kiểm tra chất lượng và lắp ráp tự động.

Điểm nổi bật của cảm biến Omron E3T-FD12M

Thiết kế Miniature (Siêu nhỏ): Dạng phẳng (Flat) độc đáo giúp cảm biến dễ dàng len lỏi vào những vị trí mà các dòng cảm biến Compact thông thường không thể lắp đặt.
Tốc độ phản hồi cực nhanh: Với thời gian đáp ứng chỉ 1ms, E3T-FD12M đảm bảo không bỏ sót bất kỳ chi tiết nào, ngay cả trên những băng chuyền chạy với tốc độ cao nhất.
Khả năng chống chịu môi trường: Vỏ nhựa PBT cao cấp kết hợp chuẩn IP67 giúp thiết bị hoạt động bền bỉ trong môi trường ẩm ướt, nhiều bụi bẩn hoặc nơi thường xuyên vệ sinh bằng nước.
Hệ thống bảo vệ thông minh: Tích hợp mạch bảo vệ chống ngắn mạch và bảo vệ ngược cực, đảm bảo an toàn cho thiết bị và hệ thống điều khiển PLC.

Bảng thông số kỹ thuật chi tiết

Model	E3T-FD12M 2M
Phương pháp phát hiện	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	5 đến 30 mm
Nguồn sáng	LED đỏ (Bước sóng 650 nm)
Điện áp nguồn	12 đến 24 VDC
Ngõ ra (Output)	NPN Open Collector (Dòng tải tối đa 50mA)
Chế độ hoạt động	Dark-ON (Tín hiệu ON khi không nhận tia phản xạ)
Thời gian phản hồi	Tối đa 1 ms
Cấp bảo vệ	IEC IP67 (Chống bụi, chống nước)
Chiều dài cáp	2 Mét

Nguồn tham khảo kỹ thuật: Omron Industrial Automation.

Lợi ích khi chọn Omron E3T-FD12M cho hệ thống của bạn

Tiết kiệm không gian tối đa: Bạn không cần phải thay đổi thiết kế cơ khí của máy móc để lắp đặt cảm biến nhờ kích thước siêu nhỏ.
Ổn định vận hành, giảm Downtime: Độ bền IP67 và linh kiện Omron chính hãng giúp giảm thiểu rủi ro hỏng hóc, kéo dài chu kỳ bảo trì.
Kiểm soát chất lượng tuyệt đối: Khả năng phát hiện vật thể siêu nhỏ giúp nâng cao tỷ lệ chính xác trong khâu QC, giảm sản phẩm lỗi.
Tin cậy về nguồn gốc: Khi mua tại AUT VN, quý khách hoàn toàn yên tâm với đầy đủ chứng chỉ CO/CQ, cam kết hàng chính hãng 100%.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1 - Định vị: Lắp cảm biến vào giá đỡ cố định, đảm bảo bề mặt phát quang hướng vuông góc với vị trí vật thể đi qua.
Bước 2 - Căn chỉnh khoảng cách: Điều chỉnh vị trí sao cho vật thể nằm trong vùng phát hiện từ 5mm đến 30mm để đạt độ nhạy tốt nhất.
Bước 3 - Đấu nối điện: Kết nối nguồn 12-24VDC (Brown: +, Blue: -) và dây tín hiệu NPN (Black) vào PLC hoặc Relay. Lưu ý đấu đúng cực để tránh hỏng hóc.
Bước 4 - Kiểm tra & Vận hành: Cấp nguồn, đưa vật thể vào vùng cảm biến và quan sát đèn LED hiển thị để xác nhận trạng thái Dark-ON đang hoạt động chính xác.

Sản phẩm sử dụng chung và giải pháp thay thế

Để tối ưu hóa hệ thống tự động hóa, Omron E3T-FD12M thường được kết hợp cùng:

Bộ điều khiển PLC: Các dòng Omron CP1H, CP1L hoặc PLC Mitsubishi, Siemens để xử lý tín hiệu ngõ ra NPN.
Sản phẩm tương đương/nâng cấp:
- Omron E3Z-D61: Dành cho khoảng cách phát hiện xa hơn.
- Autonics BJ300-DDT: Giải pháp thay thế linh hoạt cho nhiều ứng dụng.

Ứng dụng thực tế của Omron E3T-FD12M

Sản xuất linh kiện điện tử: Phát hiện chip, tụ điện, IC trên bảng mạch PCB siêu nhỏ.
Công nghiệp dược phẩm: Kiểm tra sự hiện diện của nắp chai, vỉ thuốc trong dây chuyền đóng gói tự động.
Cơ khí chính xác: Giám sát vị trí các chi tiết máy nhỏ trong cánh tay robot lắp ráp.
Đếm sản phẩm: Đếm số lượng linh kiện siêu nhỏ di chuyển trên băng tải hẹp.

FAQ - Câu hỏi thường gặp

1. Omron E3T-FD12M khác gì so với dòng E3Z phổ biến?
Điểm khác biệt lớn nhất là kích thước. E3T-FD12M là dòng siêu nhỏ (Miniature), chuyên dùng cho không gian cực hẹp, trong khi E3Z là dòng Compact với tầm phát hiện xa hơn.

2. Chế độ Dark-ON hoạt động như thế nào?
Dark-ON nghĩa là ngõ ra sẽ ở trạng thái ON khi cảm biến KHÔNG nhận được tia phản xạ (vật thể đi ra khỏi vùng phát hiện hoặc không có vật thể).

3. Cảm biến này có phát hiện được vật thể trong suốt không?
Đây là cảm biến phản xạ khuếch tán thông thường, hoạt động tốt nhất với vật thể đục/màu. Với vật trong suốt, bạn nên chọn dòng chuyên dụng của Omron để đảm bảo độ chính xác.

4. Tôi có thể điều chỉnh tăng khoảng cách phát hiện lên 50mm không?
Không. Khoảng cách 5-30mm là thông số cố định theo thiết kế quang học. Bạn cần điều chỉnh vị trí lắp đặt để vật thể nằm trong dải này.

5. Tiêu chuẩn IP67 thực tế bảo vệ thiết bị đến mức nào?
IP67 cho phép thiết bị chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1 mét trong tối đa 30 phút.

6. Tại sao tôi nên chọn ngõ ra NPN cho PLC của mình?
NPN (Sinking) là chuẩn ngõ ra cực kỳ phổ biến trong các PLC Nhật Bản và Hàn Quốc, giúp đơn giản hóa việc đấu nối.

7. Ánh sáng đèn nhà xưởng có làm nhiễu cảm biến không?
Omron E3T có bộ lọc ánh sáng môi trường tốt. Tuy nhiên, hãy tránh lắp cảm biến đối diện trực tiếp với nguồn sáng mạnh như ánh nắng mặt trời.

8. Mua hàng tại AUT VN có được bảo hành chính hãng không?
Có, tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng và cung cấp đầy đủ CO/CQ.

9. Thời gian giao hàng hỏa tốc tại TP.HCM là bao lâu?
Với các mã có sẵn trong kho, AUT VN hỗ trợ giao hỏa tốc trong vòng 2 giờ làm việc tại nội thành TP.HCM.

10. Tôi cần hỗ trợ kỹ thuật đấu nối, AUT VN có giúp không?
Chúng tôi hỗ trợ kỹ thuật miễn phí qua Zalo 0968.053.025 hoặc hướng dẫn trực tiếp tại xưởng.
