Cảm biến tiệm cận Omron E2S-Q22 1M | Siêu nhỏ 8x8mm, Ngõ ra NC, IP67 - AUT VN

Kích thước siêu nhỏ: Thiết kế khối vuông 8x8mm, giải pháp tối ưu cho không gian lắp đặt cực kỳ hạn chế.
Hiệu suất chính xác: Khoảng cách phát hiện 2.5mm, tần số đáp ứng nhanh 1kHz, đảm bảo vận hành mượt mà.
Thông số kỹ thuật: Ngõ ra NC (Thường đóng), điện áp 12-24VDC, tiêu chuẩn bảo vệ IP67 kháng bụi và nước.
Cam kết chất lượng: Sản phẩm Omron chính hãng phân phối bởi AUT VN, đầy đủ giấy tờ CO/CQ, bảo hành uy tín.

nhà chế tạo: Omron

SKU: E2S-Q22 1M

Tải xuống mẫu

Giá cũ: 1.160.100 ₫

Giá bán: 928.080 ₫

Số lượng:

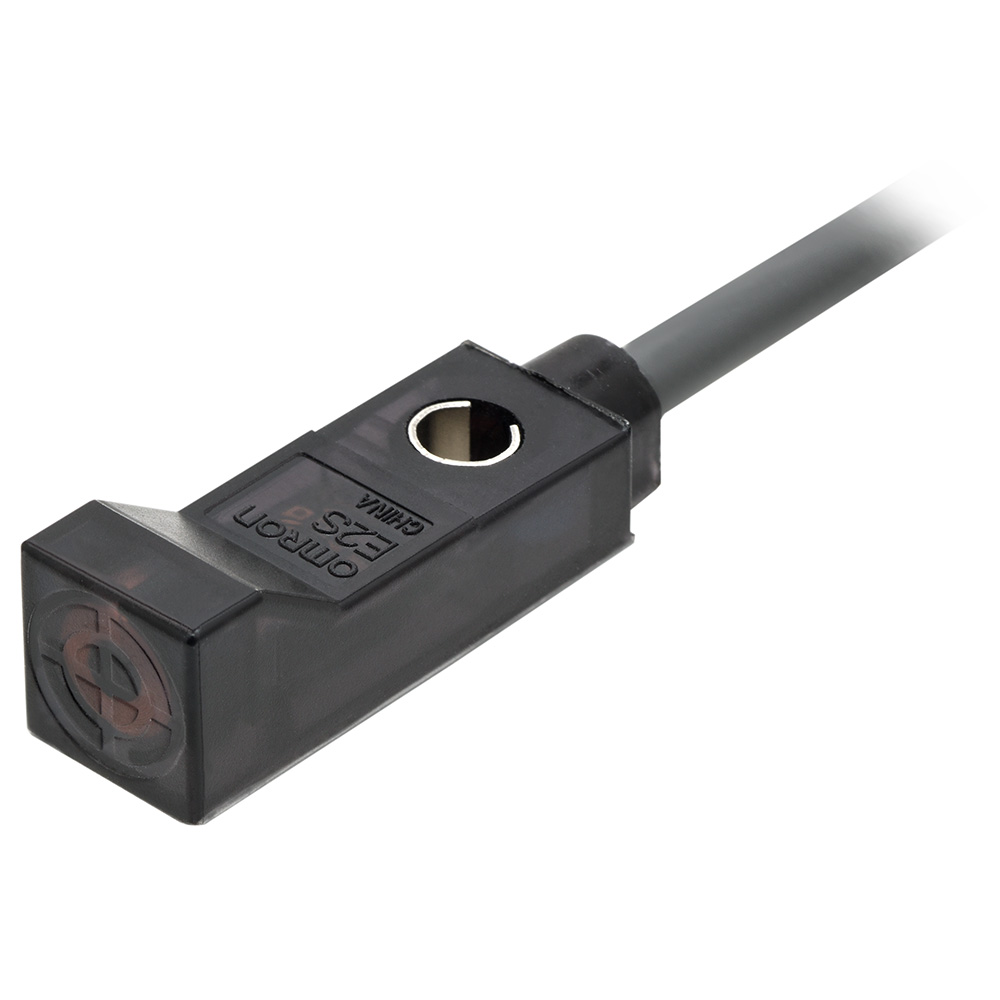

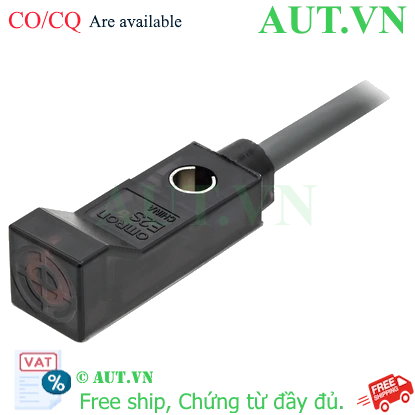

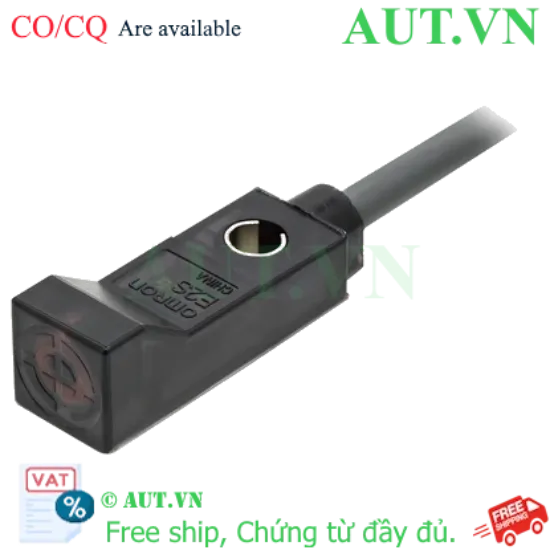

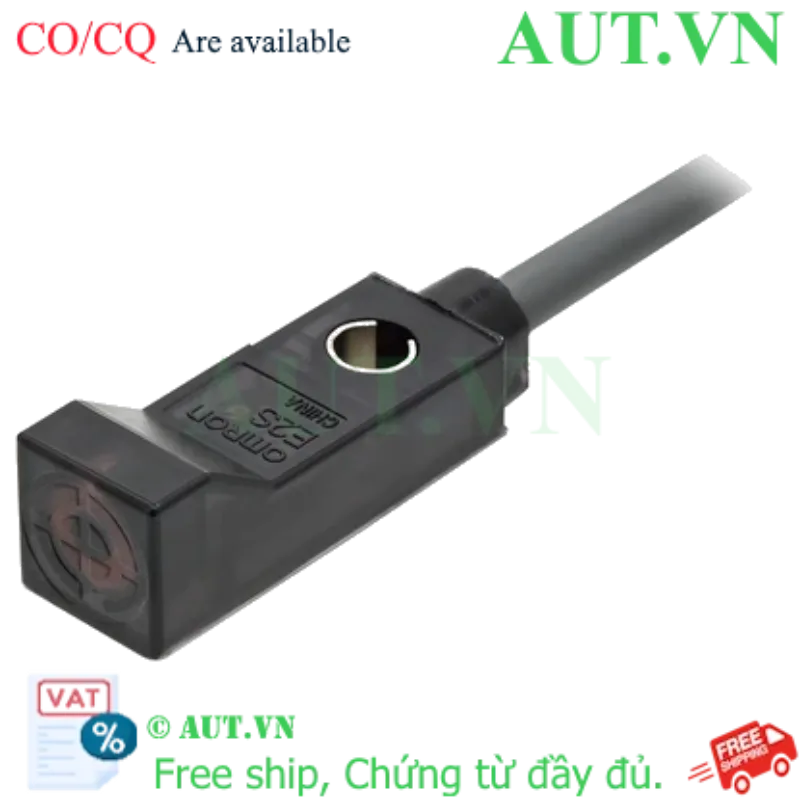

Giới thiệu Cảm biến tiệm cận Omron E2S-Q22 1M

Cảm biến tiệm cận Omron E2S-Q22 1M là dòng cảm biến điện cảm (inductive proximity sensor) siêu nhỏ gọn, được thiết kế chuyên dụng cho các hệ thống tự động hóa đòi hỏi sự chính xác tuyệt đối trong những không gian lắp đặt chật hẹp. Với kích thước đột phá chỉ 8x8mm, sản phẩm này là lời giải hoàn hảo cho các kỹ sư khi cần tích hợp thiết bị phát hiện vật thể vào các module máy móc siêu nhỏ.

Tại AUT VN, chúng tôi cung cấp dòng cảm biến Omron E2S-Q22 chính hãng, giúp doanh nghiệp tối ưu hóa quy trình kiểm soát vị trí, đếm sản phẩm và nâng cao hiệu suất dây chuyền sản xuất một cách bền bỉ nhất.

Điểm nổi bật của Omron E2S-Q22 1M

Thiết kế Compact siêu nhỏ: Kiểu dáng vuông 8x8mm giúp tiết kiệm tối đa diện tích, dễ dàng lắp đặt tại các vị trí góc khuất hoặc máy móc có mật độ linh kiện cao.
Độ chính xác và ổn định: Khả năng phát hiện vật thể kim loại ở khoảng cách 2.5mm với độ lặp lại cực cao, giảm thiểu tối đa sai số vận hành.
Tốc độ phản hồi cực nhanh: Tần số đáp ứng lên đến 1kHz, cực kỳ lý tưởng cho các ứng dụng yêu cầu tốc độ cao như kiểm tra sản phẩm trên băng tải tốc độ lớn.
Độ bền công nghiệp vượt trội: Vỏ nhựa chất lượng cao đạt tiêu chuẩn IP67, cho phép thiết bị hoạt động ổn định trong môi trường ẩm ướt, bụi bẩn hoặc có dầu mỡ.
An toàn điện: Tích hợp mạch bảo vệ chống ngắn mạch và chống ngược cực, bảo vệ hệ thống điều khiển khỏi các sự cố điện không mong muốn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Omron E2S-Q22 1M)
Model	E2S-Q22 1M
Loại cảm biến	Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor)
Khoảng cách phát hiện (Sn)	2.5 mm ±15%
Kích thước thân	8 x 8 mm (Hình vuông)
Điện áp nguồn	12 to 24 VDC (Ripple pp 10% max)
Kiểu ngõ ra	NC (Normally Closed - Thường đóng)
Tần số đáp ứng	1 kHz
Cấp bảo vệ	IP67 (Chống bụi, chống nước)
Chiều dài cáp	1 mét

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng cảm biến Omron E2S-Q22

Giải phóng không gian thiết kế: Không còn lo ngại về việc thiếu diện tích lắp đặt nhờ thiết kế siêu compact.
Nâng cao năng suất dây chuyền: Tín hiệu phản hồi nhanh giúp hệ thống điều khiển xử lý tức thời, tránh hiện tượng trễ nhịp.
Giảm chi phí bảo trì: Độ bền cao và chuẩn IP67 giúp kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy ngoài ý muốn.
Dễ dàng tích hợp: Tương thích hoàn hảo với hầu hết các dòng PLC công nghiệp hiện nay.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Lắp đặt cảm biến sao cho mặt cảm biến đối diện trực tiếp với vật thể kim loại cần phát hiện ở khoảng cách lý tưởng là 2.5mm.

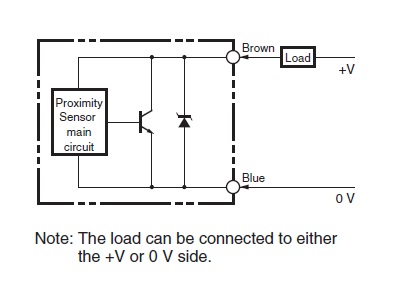

Bước 2: Kết nối nguồn: Đấu nối nguồn điện DC (12-24V) theo đúng sơ đồ chân của Omron. Cần kiểm tra kỹ để tránh đấu ngược cực.
Bước 3: Cố định cơ khí: Sử dụng vít hoặc giá đỡ chuyên dụng để cố định thân vuông 8x8mm, đảm bảo cảm biến không bị rung lắc khi máy chạy.
Bước 4: Kiểm tra tín hiệu: Cấp nguồn và đưa vật kim loại lại gần. Quan sát đèn LED để xác nhận trạng thái ngõ ra NC (Thường đóng sẽ mở khi có vật).
Bước 5: Tích hợp PLC: Đưa tín hiệu từ ngõ ra vào cổng Input của PLC và lập trình logic điều khiển theo quy trình sản xuất.

Sản phẩm sử dụng chung và tương thích

Để đạt hiệu quả tối ưu, Omron E2S-Q22 1M nên được kết hợp với:

Bộ điều khiển PLC: Omron (CP1E, CJ2M...), Siemens (S7-1200...), Mitsubishi (FX Series...).
Nguồn tổ ong DC 24V: Cung cấp điện áp ổn định cho cảm biến hoạt động chính xác.
Sản phẩm thay thế/tương đương: Omron E2S-Q22 2M (Cáp 2m) hoặc Omron E2S-Q22B 1M (Ngõ ra NO).

Ứng dụng thực tế của sản phẩm

Cảm biến E2S-Q22 là lựa chọn hàng đầu trong các lĩnh vực:

Sản xuất linh kiện điện tử: Kiểm tra vị trí lắp đặt linh kiện trong máy SMT hoặc các thiết bị kiểm tra tự động.
Ngành đóng gói thực phẩm/đồ uống: Phát hiện sự hiện diện của nắp kim loại, vỏ lon trên băng chuyền.
Robot và tự động hóa: Làm cảm biến giới hạn hành trình cho các cánh tay robot siêu nhỏ.
Máy CNC và gia công chính xác: Xác định điểm Home (Zero) của các trục máy với độ tin cậy cao.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa E2S-Q22 và E2S-Q22B là gì?
E2S-Q22 có ngõ ra NC (Thường đóng), trong khi E2S-Q22B có ngõ ra NO (Thường mở).

2. Cảm biến này có phát hiện được nhựa hay gỗ không?
Không, đây là cảm biến điện cảm, chỉ phát hiện được các vật thể bằng kim loại (Sắt, thép, nhôm, đồng...).

3. Tại sao tôi không thể điều chỉnh khoảng cách phát hiện?
Đây là dòng cảm biến có khoảng cách phát hiện cố định (2.5mm) để đảm bảo độ chính xác và độ bền cao nhất.

4. Tiêu chuẩn IP67 có ý nghĩa gì trong thực tế?
Nó giúp cảm biến chống bụi hoàn toàn và chịu được môi trường nước bắn hoặc ngâm nước tạm thời, rất phù hợp trong nhà máy.

5. Điện áp hoạt động an toàn nhất là bao nhiêu?
Bạn nên sử dụng nguồn DC từ 12V đến 24V để đảm bảo cảm biến hoạt động ổn định nhất.

6. Làm thế nào để phân biệt hàng chính hãng Omron?
Hàng chính hãng tại AUT VN luôn có tem nhãn rõ ràng, số series đồng nhất và đi kèm đầy đủ giấy tờ CO/CQ.

7. Cảm biến này có chống nhiễu tốt không?
Có, dòng E2S được thiết kế với khả năng chống nhiễu điện từ cao, phù hợp môi trường công nghiệp.

8. Tôi có thể mua sản phẩm này tại TP.HCM không?
Có, AUT VN giao hàng hỏa tốc trong 2-4h tại khu vực TP.HCM.

9. Sản phẩm có được bảo hành không?
Tất cả sản phẩm Omron tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.

10. Tại sao cần dùng dây bọc kim nếu môi trường nhiễu cao?
Sử dụng dây shielded sẽ giúp triệt tiêu nhiễu điện từ, đảm bảo tín hiệu gửi về PLC không bị sai lệch.
