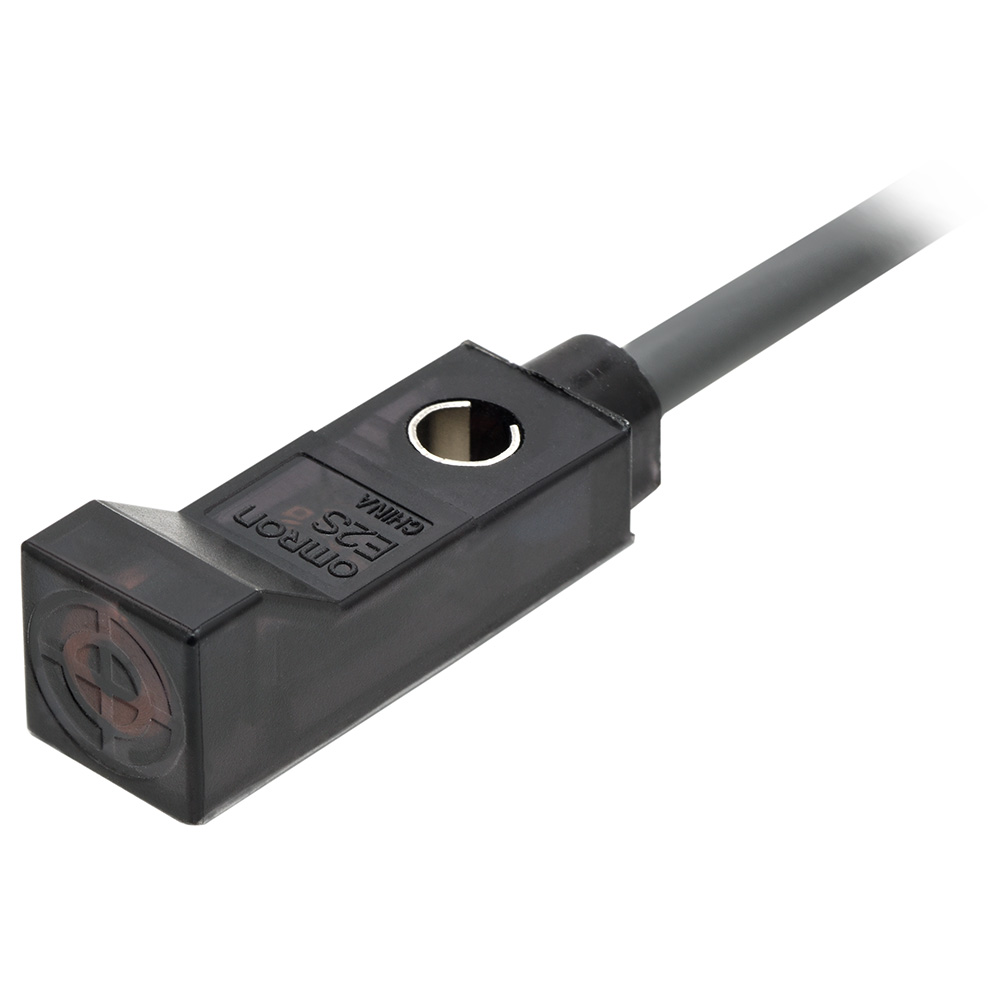

Cảm biến tiệm cận Omron E2S-Q22B 1M - Siêu nhỏ 8x8mm, Ngõ ra NC, Chính xác 2.5mm

Kích thước siêu nhỏ: Thiết kế Compact Square 8x8mm, lý tưởng cho không gian lắp đặt cực kỳ hạn chế.
Ngõ ra NC 2-wire: Chế độ Thường đóng (Normally Closed) tăng cường tính an toàn fail-safe cho hệ thống.
Độ chính xác cao: Khoảng cách phát hiện 2.5mm với tần số đáp ứng cực nhanh 1kHz.
Tiêu chuẩn công nghiệp: Đạt chuẩn IP67 chống bụi, kháng nước, vỏ nhựa PBT bền bỉ trong môi trường khắc nghiệt.

nhà chế tạo: Omron

SKU: E2S-Q22B 1M

Tải xuống mẫu

Giá cũ: 1.009.050 ₫

Giá bán: 807.240 ₫

Số lượng:

Giới thiệu Cảm biến tiệm cận Omron E2S-Q22B 1M

Cảm biến tiệm cận Omron E2S-Q22B 1M là giải pháp đột phá trong lĩnh vực tự động hóa công nghiệp, được thiết kế với kiểu dáng hình hộp siêu nhỏ gọn (Compact Square). Sản phẩm này đặc biệt giải quyết bài toán lắp đặt tại những vị trí cực kỳ chật hẹp mà các dòng cảm biến hình trụ truyền thống không thể đáp ứng. Được phân phối chính hãng bởi AUT VN, Omron E2S-Q22B mang lại sự tin cậy tuyệt đối cho các hệ thống phát hiện vật thể kim loại đòi hỏi độ chính xác và tốc độ cao.

Điểm nổi bật của Omron E2S-Q22B

Kích thước tối giản: Thiết kế vuông siêu nhỏ giúp linh hoạt tối đa trong việc bố trí trên các chi tiết máy, cánh tay robot.
Cơ chế ngõ ra NC (Normally Closed): Ngõ ra thường đóng giúp hệ thống an toàn hơn; khi xảy ra sự cố đứt dây, tín hiệu sẽ thay đổi, giúp PLC nhận diện lỗi ngay lập tức.
Hiệu suất vận hành vượt trội: Với tần số đáp ứng 1kHz, cảm biến có khả năng phát hiện vật thể di chuyển tốc độ cao mà không bỏ sót tín hiệu.
Độ bền chuẩn Nhật Bản: Vỏ nhựa PBT cao cấp kết hợp chuẩn bảo vệ IP67, đảm bảo hoạt động ổn định trong môi trường ẩm ướt hoặc nhiều bụi bẩn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm	E2S-Q22B 1M
Loại cảm biến	Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor)
Hình dáng	Hình hộp siêu nhỏ (Compact Square)
Khoảng cách phát hiện	2.5 mm ±10%
Kiểu ngõ ra	DC 2 dây, Thường đóng (NC)
Điện áp nguồn cấp	12 đến 24 VDC
Tần số đáp ứng	1.0 kHz
Vật liệu vỏ	Nhựa PBT cao cấp
Chiều dài cáp	1 mét
Tiêu chuẩn bảo vệ	IP67

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E2S-Q22B

Tối ưu diện tích: Loại bỏ khó khăn trong thiết kế cơ khí khi lắp đặt trong các module máy siêu nhỏ.
Nâng cao năng suất: Tốc độ phản hồi cực nhanh giúp giảm chu kỳ vận hành, tăng sản lượng đầu ra.
Giảm thiểu Downtime: Độ bền cao giúp hạn chế hư hỏng, giảm chi phí thay thế và thời gian dừng máy bảo trì.
An toàn tuyệt đối: Ngõ ra NC là lựa chọn hàng đầu cho các mạch ngắt khẩn cấp hoặc giám sát an toàn.

Hướng dẫn lắp đặt và sử dụng

Bước 1 - Định vị: Xác định vị trí cần phát hiện. Đặt mặt cảm biến song song với vật thể kim loại, khoảng cách lý tưởng là dưới 2.5mm.
Bước 2 - Cố định: Sử dụng vít chuyên dụng cố định cảm biến vào giá đỡ. Đảm bảo chắc chắn để tránh rung động gây sai số tín hiệu.

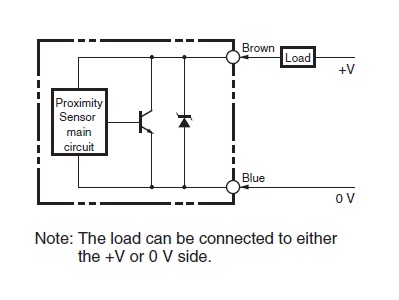

Bước 3 - Đấu nối: Kết nối dây DC 2 dây (NC) vào PLC hoặc Relay. Lưu ý kiểm tra đúng cực tính âm/dương của nguồn cấp.
Bước 4 - Vận hành: Cấp nguồn 12-24VDC. Thử nghiệm bằng cách đưa vật thể kim loại lại gần và quan sát đèn LED chỉ thị trên thân máy.

Sản phẩm sử dụng chung

Để xây dựng hệ thống tự động hóa hoàn chỉnh, Omron E2S-Q22B 1M nên được kết hợp cùng:

PLC Omron (Dòng CP, CJ, NX): Để xử lý logic điều khiển từ tín hiệu cảm biến.
Bộ nguồn DC 24V: Đảm bảo dòng điện ổn định cho cảm biến hoạt động chính xác.
Rơ-le trung gian Omron: Sử dụng để cách ly tín hiệu và bảo vệ ngõ vào của PLC.
Ống ruột gà bảo vệ: Bảo vệ cáp cảm biến khỏi tác động vật lý trong môi trường vận hành nặng.

Ứng dụng thực tế của sản phẩm

Nhờ kích thước siêu nhỏ và độ chính xác cao, E2S-Q22B được ứng dụng rộng rãi trong:

Ngành đóng gói: Phát hiện vị trí màng co, bao bì trong các máy đóng gói mini.
Robot công nghiệp: Làm công tắc hành trình (Limit Switch) cho các khớp trục robot siêu nhỏ.
Sản xuất điện tử: Kiểm tra sự hiện diện của linh kiện trên băng chuyền SMT hoặc máy lắp ráp tự động.
Máy CNC Mini: Xác định điểm Home hoặc điểm giới hạn cho các trục gia công chính xác.

FAQ - Những câu hỏi thường gặp

1. Omron E2S-Q22B có phát hiện được mọi loại kim loại?
Có, đây là cảm biến điện cảm nên phát hiện được mọi vật thể kim loại. Tuy nhiên, khoảng cách phát hiện thực tế sẽ thay đổi tùy theo hệ số vật liệu (Sắt > Thép > Đồng > Nhôm).

2. Tại sao tôi nên chọn ngõ ra NC thay vì NO cho ứng dụng của mình?
Ngõ ra NC (Thường đóng) cung cấp mức độ an toàn cao hơn. Trong trường hợp đứt dây, mạch sẽ hở, PLC sẽ nhận diện là trạng thái lỗi, giúp dừng máy an toàn thay vì tiếp tục chạy.

3. Kích thước 8x8mm có thực sự phù hợp với mọi máy nhỏ?
Với thiết kế Compact Square, đây là một trong những cảm biến nhỏ nhất hiện nay, cho phép lắp đặt ở những vị trí mà cảm biến hình trụ không thể đặt vừa.

4. Chuẩn IP67 có nghĩa là gì trong môi trường công nghiệp?
IP67 nghĩa là chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1m trong 30 phút. Nó lý tưởng cho môi trường có tia nước bắn hoặc bụi bẩn.

5. Tần số đáp ứng 1kHz ảnh hưởng thế nào đến năng suất?
1kHz nghĩa là cảm biến có thể đóng/ngắt 1000 lần/giây. Điều này cho phép bạn đếm sản phẩm hoặc phát hiện vật thể trên băng tải tốc độ cực cao mà không bị sót.

6. Tôi có thể dùng E2S-Q22B thay cho E2S-Q21B không?
Hai mã này khác nhau về logic ngõ ra (NC và NO). Bạn chỉ có thể thay thế nếu bạn điều chỉnh lại logic lập trình trong PLC tương ứng.

7. Điện áp 12V có làm giảm độ nhạy của cảm biến không?
Không. Trong dải điện áp cho phép từ 12-24VDC, khoảng cách phát hiện 2.5mm và độ nhạy của cảm biến vẫn được duy trì ổn định.

8. AUT VN có cung cấp giấy tờ CO/CQ cho sản phẩm này không?
Có, mọi sản phẩm Omron chính hãng do AUT VN cung cấp đều đi kèm đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).

9. Vỏ nhựa PBT có bền hơn vỏ kim loại không?
Vỏ nhựa PBT không chịu va đập mạnh như kim loại nhưng lại kháng hóa chất tốt hơn và không gây nhiễu điện từ, phù hợp cho các ứng dụng chính xác.

10. Làm sao để biết cảm biến đang hoạt động bình thường?
Bạn hãy quan sát đèn LED chỉ thị trên thân cảm biến. Đèn sẽ thay đổi trạng thái (Sáng/Tắt) khi có vật thể kim loại đi vào vùng phát hiện.

11. Chiều dài cáp 1m có thể nối dài thêm không?
Có, bạn có thể nối dài bằng dây dẫn tương đương. Tuy nhiên, nên sử dụng dây bọc kim chống nhiễu nếu kéo dài trên 5m.
