Cảm biến tiệm cận Omron E2S-W14 1M | Siêu nhỏ 5.5mm, NPN NC, IP67 - AUT VN

Kích thước siêu nhỏ: Đầu cảm biến chỉ 5.5mm, giải pháp tối ưu cho không gian lắp đặt cực hẹp và máy móc tinh vi.
Ngõ ra NPN NC: Tín hiệu Thường đóng (Normally Closed), phản hồi cực nhanh và độ chính xác cao.
Tiêu chuẩn IP67: Khả năng chống bụi và chống nước tuyệt đối, vận hành bền bỉ trong môi trường công nghiệp.
Khoảng cách phát hiện: 1.6mm ±15%, chuyên dụng để giám sát vật thể kim loại nhỏ.
Thương hiệu Omron Nhật Bản: Đảm bảo chất lượng và độ ổn định cao nhất cho hệ thống tự động hóa.

nhà chế tạo: Omron

SKU: E2S-W14 1M

Tải xuống mẫu

Giá cũ: 986.550 ₫

Giá bán: 789.240 ₫

Số lượng:

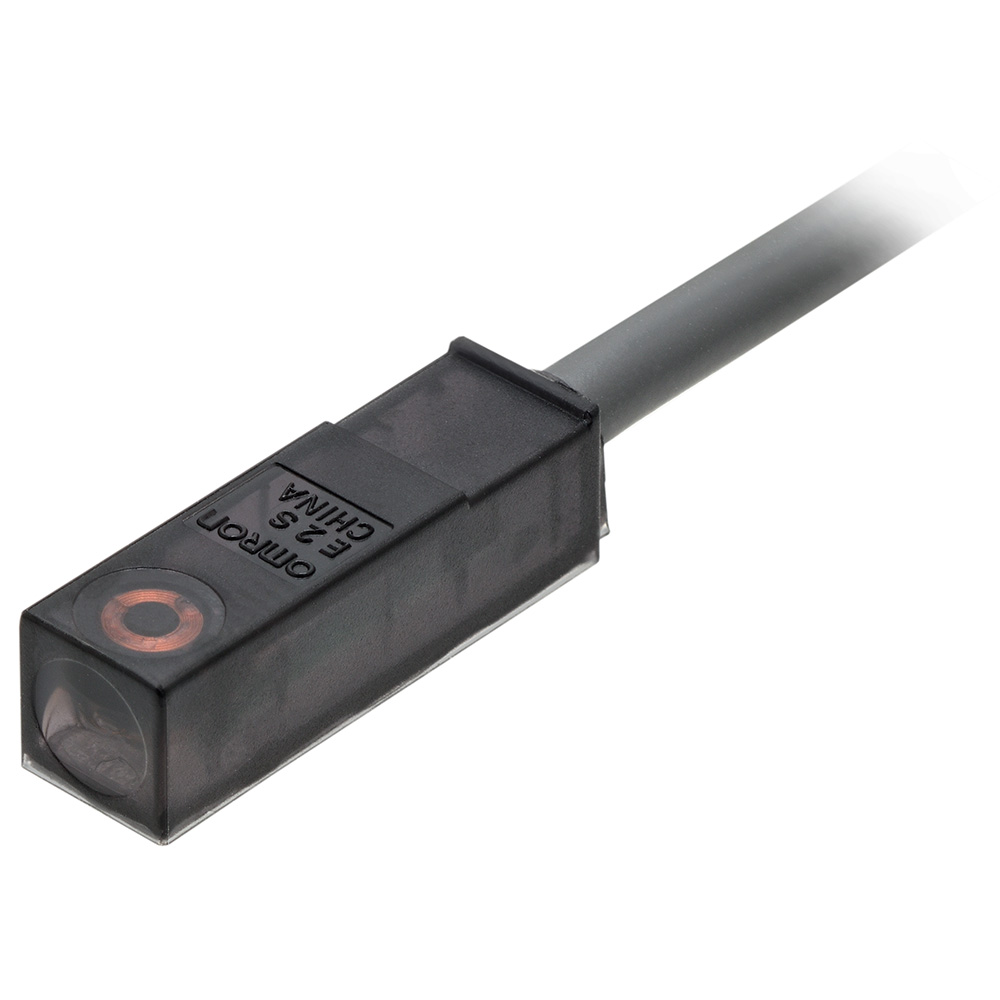

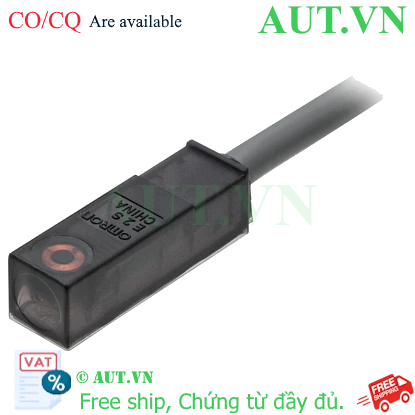

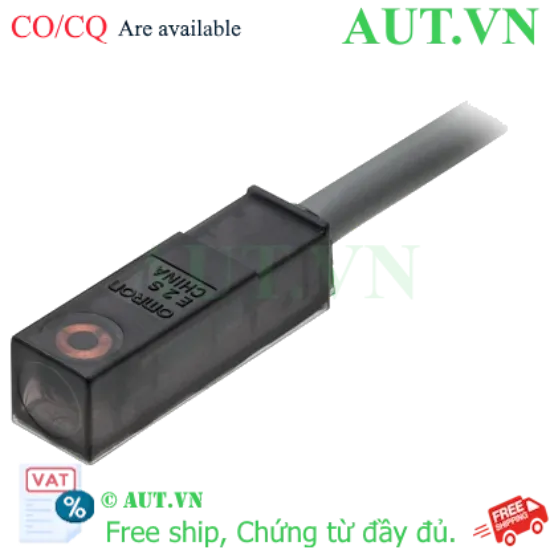

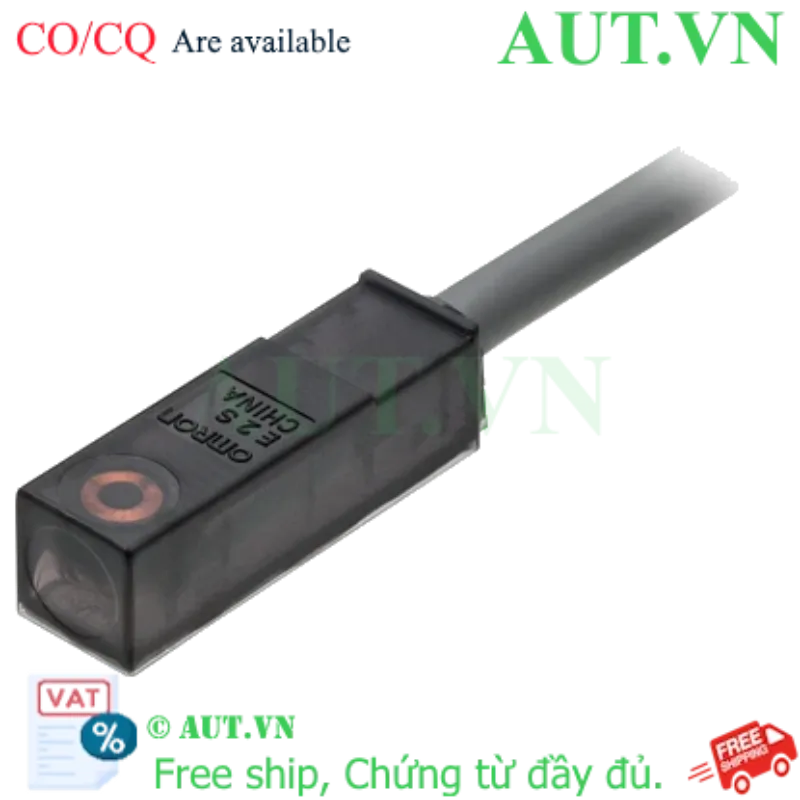

Giới thiệu cảm biến tiệm cận Omron E2S-W14 1M chuyên dụng

Trong kỷ nguyên tự động hóa và robot hóa, việc thu nhỏ kích thước linh kiện mà vẫn đảm bảo hiệu suất là yêu cầu tiên quyết. Cảm biến tiệm cận Omron E2S-W14 1M chính là giải pháp đột phá dành cho các hệ thống cần độ chính xác cực cao trong không gian hạn chế. Với thiết kế Ultra-compact, sản phẩm này cho phép tích hợp vào các khớp nối robot, dây chuyền lắp ráp linh kiện điện tử hoặc các thiết bị y tế tinh vi mà các dòng cảm biến tiêu chuẩn không thể thực hiện được.

Điểm nổi bật của Omron E2S-W14 1M

Thiết kế siêu nhỏ gọn (Ultra-compact): Đầu cảm biến chỉ 5.5mm, giúp tối ưu hóa không gian thiết kế máy, đặc biệt hữu ích trong các ứng dụng cơ điện tử (mechatronics).
Độ bền vượt trội với chuẩn IP67: Thiết kế kháng bụi hoàn toàn và chống thấm nước, giúp thiết bị hoạt động ổn định ngay cả trong môi trường nhà xưởng có độ ẩm cao hoặc nhiều dầu mỡ.
Công nghệ cảm biến điện cảm tiên tiến: Khả năng phát hiện vật thể kim loại với độ ổn định tín hiệu cao, giảm thiểu nhiễu điện từ, giúp hệ thống điều khiển hoạt động mượt mà.
Dạng hình vuông (Square type): Giúp việc cố định và lắp đặt trên các bề mặt phẳng trở nên chắc chắn và dễ dàng hơn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E2S-W14 1M
Loại cảm biến	Cảm biến tiệm cận điện cảm (Inductive Proximity Sensor)
Kiểu dáng	Dạng vuông, Không bọc giáp (Unshielded)
Kích thước đầu cảm biến	5.5 mm x 5.5 mm x 19 mm
Khoảng cách phát hiện	1.6 mm ±15%
Khoảng cách cài đặt thực tế	0 đến 1.2 mm
Tần số đáp ứng	1 kHz (Trung bình)
Điện áp nguồn cấp	10 đến 30 VDC (Định mức: 12-24 VDC)
Dòng tiêu thụ	Tối đa 13 mA tại 24 VDC
Ngõ ra (Output)	NPN Open Collector
Chế độ hoạt động	NC (Thường đóng - Normally Closed)
Tiêu chuẩn bảo vệ	IEC: IP67
Kết nối	Cáp nối liền (Chiều dài 1m)
Nhiệt độ vận hành	-25 đến 70 ℃

Nguồn tham khảo: Omron Global Official

Lợi ích khi đầu tư Omron E2S-W14 1M cho hệ thống của bạn

Tối ưu hóa thiết kế máy: Với kích thước siêu nhỏ, bạn có thể thiết kế các máy móc nhỏ gọn hơn, tinh vi hơn mà vẫn kiểm soát được mọi vị trí chuyển động.
Nâng cao hiệu suất, giảm Downtime: Chuẩn IP67 giúp cảm biến hoạt động ổn định trong môi trường khắc nghiệt, giảm thiểu tối đa rủi ro dừng máy do lỗi cảm biến.
Kiểm soát chất lượng chính xác: Độ nhạy và tần số đáp ứng 1kHz giúp phát hiện cực nhanh các lỗi vị trí linh kiện, đảm bảo chất lượng sản phẩm đầu ra luôn đồng nhất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp DC nằm trong dải 10-30V (khuyến nghị dùng nguồn 24VDC ổn định). Tuyệt đối không cấp nguồn AC.
Bước 2: Xác định vị trí lắp đặt: Cố định thân cảm biến sao cho mặt cảm ứng hướng trực diện vào vật thể kim loại cần giám sát. Khoảng cách lý tưởng nhất là từ 0 đến 1.2mm.

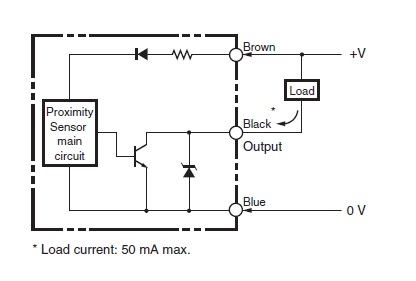

Bước 3: Đấu nối dây tín hiệu:
- Dây Nâu (Brown): Nối vào cực dương (+) nguồn VCC.
- Dây Xanh (Blue): Nối vào cực âm (-) nguồn GND.
- Dây Đen (Black): Ngõ ra tín hiệu NPN, nối vào chân Input của PLC hoặc Relay.
Bước 4: Kiểm tra vận hành: Cấp nguồn và đưa vật thể kim loại vào vùng phát hiện. Quan sát đèn LED trên thân cảm biến để xác nhận trạng thái đóng/ngắt.
Bước 5: Hiệu chỉnh: Nếu tín hiệu không ổn định, hãy điều chỉnh lại khoảng cách lắp đặt sao cho đạt được vùng nhận diện tối ưu nhất.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để xây dựng một hệ thống tự động hóa hoàn chỉnh, Omron E2S-W14 1M thường được kết hợp với:

Bộ điều khiển PLC: Các dòng Siemens, Mitsubishi, Omron để xử lý tín hiệu số.
Bộ nguồn DC 24V: Đảm bảo nguồn điện sạch, không nhiễu cho cảm biến.
Relay trung gian: Dùng để chuyển đổi tín hiệu từ cảm biến sang các thiết bị chấp hành công suất lớn.
Giá đỡ cảm biến chuyên dụng: Giúp cố định vị trí cảm biến chính xác, chống rung lắc.

Ứng dụng thực tế (Application)

Sản xuất linh kiện điện tử: Giám sát vị trí các linh kiện siêu nhỏ trên bảng mạch PCB trong các máy SMT.
Ngành dược phẩm & thực phẩm: Phát hiện nắp chai, vỉ thuốc trên băng tải tốc độ cao trong môi trường yêu cầu vệ sinh.
Robot công nghiệp: Sử dụng làm cảm biến giới hạn (limit switch) tại các khớp nối robot cần độ chính xác cao.
Thiết bị y tế: Tích hợp vào các máy xét nghiệm tự động yêu cầu kích thước linh kiện cực nhỏ.

Câu hỏi thường gặp (FAQ)

1. Cảm biến Omron E2S-W14 1M có phát hiện được nhựa hay gỗ không?
Trả lời: Không. Đây là cảm biến điện cảm, chỉ có khả năng phát hiện các vật thể bằng kim loại (sắt, thép, nhôm, đồng...).

2. Tại sao tôi cần chọn ngõ ra NPN thay vì PNP?
Trả lời: Việc chọn NPN hay PNP phụ thuộc vào thiết kế ngõ vào (Input) của PLC hoặc bộ điều khiển bạn đang sử dụng. Model này là NPN (xuất mức 0V).

3. Chế độ NC (Normally Closed) hoạt động như thế nào?
Trả了: Ở trạng thái bình thường (không có vật), mạch luôn đóng (có tín hiệu). Khi có vật thể kim loại đi vào vùng phát hiện, mạch sẽ mở (ngắt tín hiệu).

4. Chuẩn IP67 có giúp cảm biến chịu được nước không?
Trả lời: Có. IP67 cho phép thiết bị chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu nhất định trong thời gian ngắn.

5. Nếu tôi lắp cảm biến quá xa vật thể thì sao?
Trả lời: Nếu khoảng cách vượt quá 1.6mm, cảm biến sẽ không nhận diện được vật thể. Hãy đảm bảo khoảng cách lắp đặt nằm trong dải 0 - 1.2mm để đạt hiệu quả tốt nhất.

6. Tần số đáp ứng 1kHz có ý nghĩa gì?
Trả lời: Nó cho biết cảm biến có thể phát hiện vật thể lặp lại tối đa 1000 lần trong một giây, phù hợp cho các băng tải tốc độ cao.

7. Cảm biến có chịu được nhiệt độ cao không?
Trả lời: Sản phẩm hoạt động ổn định trong dải từ -25 đến 70 ℃, phù hợp với hầu hết các môi trường nhà máy tiêu chuẩn.

8. Tôi có thể thay đổi chiều dài dây cáp không?
Trả lời: Model này đi kèm cáp liền 1m. Nếu cần dài hơn, bạn cần sử dụng thêm đầu nối hoặc bộ chuyển đổi phù hợp.

9. Làm sao để biết cảm biến đã được cấp nguồn thành công?
Trả lời: Bạn hãy kiểm tra đèn LED chỉ báo trên thân cảm biến. Khi cấp nguồn đúng điện áp, đèn sẽ sáng (tùy trạng thái vật thể).

10. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Trả lời: Chắc chắn. AUT VN cam kết cung cấp sản phẩm Omron chính hãng 100%, đầy đủ chứng từ CO/CQ cho dự án.
