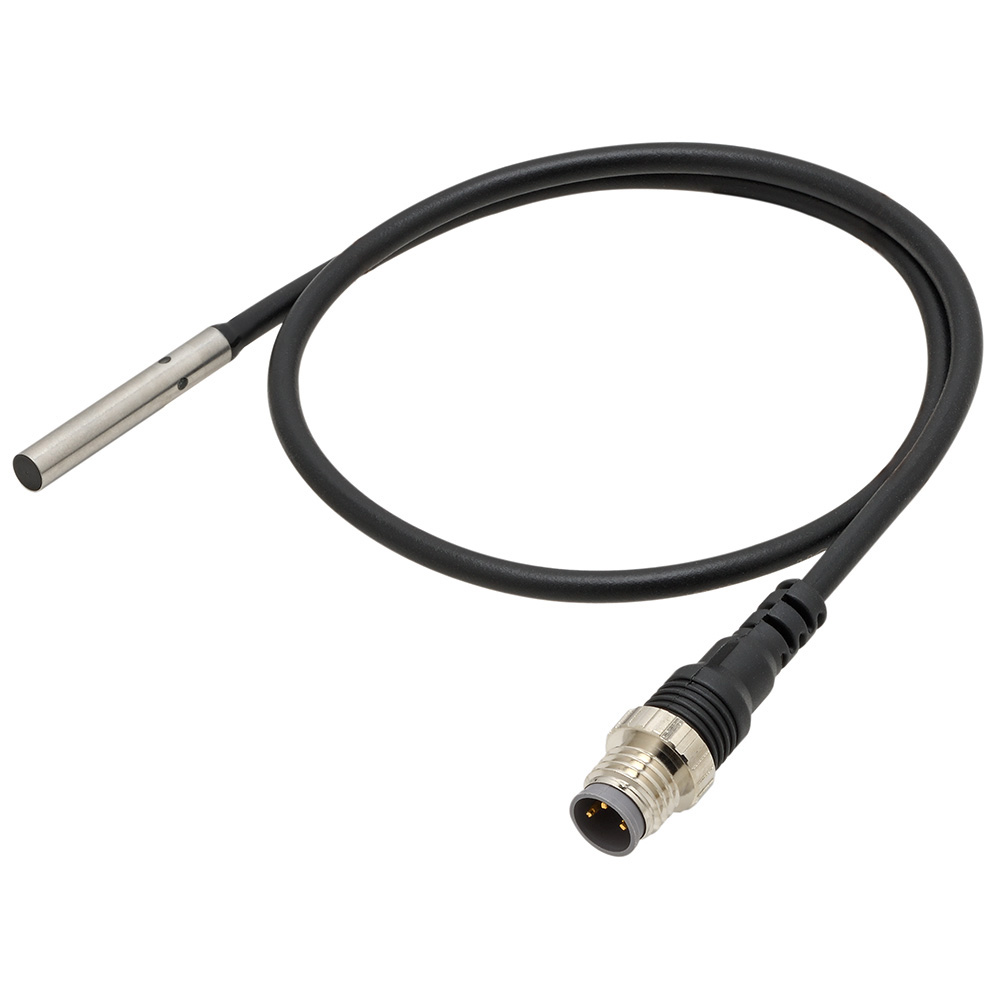

Cảm biến tiệm cận Omron E2E-C04S12-CJ-C1 | Phi 4mm, NPN NO, Giắc cắm M8

Model: E2E-C04S12-CJ-C1 (0.3m)
Kích thước: Đường kính siêu nhỏ phi 4mm (M4)
Ngõ ra: NPN, Chế độ NO (Thường mở)
Khoảng cách phát hiện: 1.2mm ±10%
Kết nối: Giắc cắm M8 tiện lợi, thay thế nhanh
Tiêu chuẩn bảo vệ: IP67 (Chống bụi, nước và dầu công nghiệp)
Thiết kế: Shielded (Có bọc chống nhiễu, lắp chìm được)

nhà chế tạo: Omron

SKU: E2E-C04S12-CJ-C1 0.3M

Tải xuống mẫu

Giá cũ: 2.282.850 ₫

Giá bán: 1.826.280 ₫

Giới thiệu Cảm biến tiệm cận Omron E2E-C04S12-CJ-C1

Cảm biến tiệm cận Omron E2E-C04S12-CJ-C1 là giải pháp phát hiện vật thể kim loại siêu chính xác, được thiết kế chuyên dụng cho các không gian lắp đặt cực kỳ hạn chế. Thuộc dòng E2E danh tiếng của Omron, sản phẩm sở hữu đường kính siêu nhỏ chỉ 4mm, giúp giải quyết triệt để bài toán lắp đặt trong các hệ thống tự động hóa máy móc hiện đại, đòi hỏi sự tinh vi và độ chính xác cao. Với độ bền vượt trội và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, đây là linh kiện tối ưu giúp doanh nghiệp giảm thiểu thời gian dừng máy và nâng cao năng suất.

Điểm nổi bật của Omron E2E-C04S12-CJ-C1

Kích thước Miniature cực nhỏ: Với đường kính phi 4mm, cảm biến dễ dàng tích hợp vào các trục máy siêu nhỏ, robot công nghiệp hoặc các thiết bị điện tử chính xác.
Thiết kế Shielded (Có bọc chống nhiễu): Công nghệ bọc bảo vệ giúp ngăn chặn hiện tượng kích hoạt giả, đảm bảo tín hiệu chỉ được phản hồi khi có vật thể mục tiêu đúng vị trí.
Độ bền chuẩn công nghiệp: Vỏ thép không gỉ SUS303 kết hợp nhựa ABS chịu nhiệt, đạt chuẩn IP67 giúp chống nước, chống bụi và chịu được sự ăn mòn của dầu mỡ.
Kết nối giắc cắm M8 thông minh: Thay vì dây liền truyền thống, giắc cắm M8 giúp việc lắp đặt, thay thế và bảo trì trở nên nhanh chóng, giảm tối đa downtime (thời gian chết) của hệ thống.
Tốc độ đáp ứng cực nhanh: Tần số 4kHz cho phép cảm biến bắt kịp các chuyển động tốc độ cao trên dây chuyền sản xuất liên tục.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E2E-C04S12-CJ-C1 (0.3M)

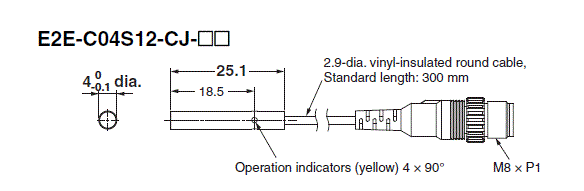

Kích thước đầu cảm biến	Phi 4mm (M4)
Kiểu dáng	Hình trụ, có bọc chống nhiễu (Shielded)
Khoảng cách phát hiện	1.2 mm ±10%
Ngõ ra (Output)	NPN Open Collector (NO - Thường mở)
Nguồn cấp (Voltage)	10 đến 30 VDC
Dòng tiêu thụ	Tối đa 10 mA
Tần số đáp ứng	4 kHz
Chỉ số bảo vệ	IEC IP67 (Chống nước, bụi, dầu)
Vật liệu vỏ	Thép không gỉ SUS303 / Nhựa ABS
Kiểu kết nối	Giắc cắm M8 (Cáp 0.3m)

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư sản phẩm

Tối ưu hóa không gian: Giải quyết triệt để các vị trí lắp đặt chật hẹp mà các loại cảm biến tiêu chuẩn không thể tiếp cận.
Nâng cao độ tin cậy: Chuẩn IP67 đảm bảo thiết bị hoạt động ổn định ngay cả trong môi trường đầy dầu cắt gọt hoặc nước bắn tung tóe.
Tiết kiệm chi phí bảo trì: Nhờ thiết kế giắc cắm M8, việc thay thế linh kiện lỗi diễn ra trong tích tắc, không cần đấu nối dây phức tạp.
Độ chính xác tuyệt đối: Hạn chế sai số và nhiễu điện từ, giúp hệ thống điều khiển hoạt động mượt mà, chính xác.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Xác định vị trí: Gắn cảm biến vào giá đỡ, căn chỉnh đầu cảm biến cách vật thể kim loại mục tiêu trong khoảng 0.8mm - 1.2mm.

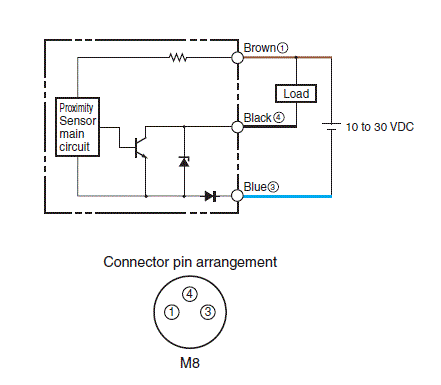

Bước 2 - Kết nối nguồn: Cấp nguồn DC (10-30V) vào dây Nâu (+) và dây Xanh dương (-).
Bước 3 - Kết nối tín hiệu: Đấu nối dây Đen (ngõ ra NPN) vào chân Input của PLC hoặc Relay điều khiển.
Bước 4 - Kiểm tra: Đưa vật thể lại gần, kiểm tra đèn chỉ báo màu vàng trên thân cảm biến để xác nhận tín hiệu.
Bước 5 - Cố định: Siết chặt các đai ốc để đảm bảo cảm biến không bị rung lắc khi máy vận hành ở tốc độ cao.

Sản phẩm sử dụng chung với thiết bị nào?

Để tối ưu hóa hiệu năng, Omron E2E-C04S12-CJ-C1 thường được sử dụng kết hợp với:

Bộ điều khiển PLC: Các dòng Omron, Mitsubishi, Siemens (hỗ trợ ngõ vào Sink/NPN).
Cáp kết nối M8: Cáp nối dài M8 (3-pin) để linh hoạt trong việc đi dây.
Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định cho hệ thống cảm biến.
Relay trung gian: Dùng để chuyển đổi tín hiệu sang các tải công suất lớn hơn.

Ứng dụng thực tế (Application)

Máy CNC & Máy công cụ: Làm cảm biến giới hạn hành trình (Limit Switch) cho các trục di chuyển siêu nhỏ.
Robot công nghiệp: Phát hiện vị trí kẹp, vị trí dừng của tay máy robot.
Dây chuyền đóng gói: Kiểm tra sự hiện diện của linh kiện kim loại nhỏ trong ngành thực phẩm, dược phẩm.
Sản xuất điện tử: Kiểm soát vị trí lắp ráp linh kiện trên bảng mạch (PCB).

Câu hỏi thường gặp (FAQ)

1. Cảm biến E2E-C04S12-CJ-C1 có nhận diện được nhôm không?
Có, nhưng khoảng cách phát hiện sẽ ngắn hơn so với sắt. Đây là đặc tính chung của cảm biến tiệm cận điện cảm.

2. Tôi cần chuẩn bị gì nếu muốn dùng cho PLC Siemens?
Bạn chỉ cần đảm bảo PLC của bạn hỗ trợ ngõ vào loại NPN (Sink input). Nếu dùng loại PNP, bạn cần đổi model khác.

3. Thiết kế Shielded khác gì so với Unshielded?
Thiết kế Shielded (có bọc) cho phép lắp cảm biến chìm vào bề mặt kim loại mà không bị kích hoạt nhầm bởi khối kim loại xung quanh.

4. Tại sao cảm biến không hoạt động khi đưa vật thể lại gần?
Hãy kiểm tra lại nguồn cấp (10-30VDC) và đảm bảo vật thể là kim loại. Đồng thời kiểm tra đèn chỉ báo trên thân cảm biến.

5. Giắc cắm M8 có bền không?
Rất bền, được thiết kế để chịu được rung động mạnh và môi trường công nghiệp, giúp việc tháo lắp cực kỳ chuyên nghiệp.

6. Khoảng cách 1.2mm có thể điều chỉnh được không?
Đây là khoảng cách định mức. Bạn có thể điều chỉnh bằng cách thay đổi khoảng cách lắp đặt vật lý giữa vật thể và đầu cảm biến.

7. Cảm biến có chịu được môi trường ẩm ướt không?
Hoàn toàn có, chuẩn IP67 đảm bảo chống nước và bụi bẩn hiệu quả.

8. Tôi có thể dùng nguồn AC cho cảm biến này không?
Tuyệt đối không. Sản phẩm chỉ hoạt động với nguồn điện một chiều (DC) từ 10 đến 30V.

9. Tần số 4kHz có ý nghĩa gì thực tế?
Nó giúp cảm biến đếm hoặc phát hiện vật thể ở tốc độ cực cao mà không bị mất tín hiệu.

10. AUT VN có cung cấp đầy đủ chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ giấy tờ chứng minh nguồn gốc và chất lượng chính hãng cho khách hàng.
