Giới thiệu cảm biến tiệm cận Omron E2E-C04N03-CJ-B2
Cảm biến tiệm cận Omron E2E-C04N03-CJ-B2 là dòng cảm biến điện cảm (inductive proximity sensor) cao cấp, được thiết kế chuyên biệt để giải quyết bài toán phát hiện vật thể kim loại tại những vị trí siêu chật hẹp. Với đường kính thân chỉ 4mm (M4), sản phẩm là giải pháp hàng đầu cho các hệ thống robot chính xác, máy lắp ráp linh kiện điện tử và dây chuyền tự động hóa yêu cầu độ tinh vi cao. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại hiệu suất tối ưu và độ tin cậy tuyệt đối cho hệ thống sản xuất của bạn.
Điểm nổi bật của Omron E2E-C04N03-CJ-B2
- Thiết kế siêu nhỏ gọn (M4): Cho phép tích hợp vào những vị trí máy móc mà các dòng cảm biến thông thường không thể tiếp cận.
- Hiệu suất phát hiện tối ưu: Là loại Unshielded (không bọc kim loại), giúp tối ưu hóa khoảng cách phát hiện lên đến 3mm, tăng khả năng phản hồi tức thì.
- Tần số đáp ứng cực cao: Khả năng phản hồi lên đến 2kHz, đáp ứng hoàn hảo cho các dây chuyền vận hành tốc độ cao.
- Kết nối giắc cắm M8: Giúp việc thay thế và bảo trì linh kiện trở nên nhanh chóng, giảm thiểu tối đa thời gian dừng máy (downtime).
- Vật liệu siêu bền: Thân vỏ bằng thép không gỉ SUS303 kết hợp tiêu chuẩn IP67 giúp chống chịu tuyệt vời trong môi trường dầu mỡ và bụi bẩn công nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E2E-C04N03-CJ-B2 0.3M |

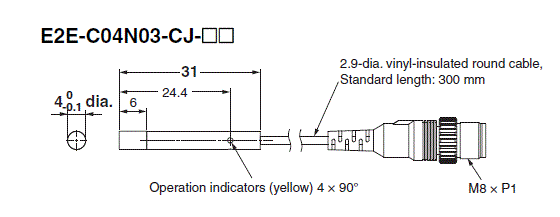

| Kích thước đầu cảm biến | Phi 4mm (M4) |
| Loại cảm biến | Điện cảm, không bọc kim loại (Unshielded) |
| Khoảng cách phát hiện | 3 mm ±10% |
| Chế độ ngõ ra | PNP, Thường đóng (NC) |
| Điện áp hoạt động | 10...30 VDC |
| Dòng tiêu thụ | Tối đa 10 mA |
| Khả năng đóng cắt | Tối đa 100 mA |
| Tần số đáp ứng | 2 kHz |
| Chỉ báo trạng thái | Đèn LED vàng |
| Tiêu chuẩn bảo vệ | IP67 (Chống nước, dầu) |
| Vật liệu thân | Thép không gỉ SUS303 |
| Phương pháp kết nối | Giắc cắm M8, dây cáp 0.3m (PVC) |
| Nhiệt độ vận hành | -25 đến 70 ℃ |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa không gian: Giúp thiết kế máy móc nhỏ gọn hơn, tăng mật độ linh kiện trên hệ thống mà không ảnh hưởng đến hiệu suất.
- Độ tin cậy cực cao: Hoạt động chính xác tuyệt đối ngay cả trong môi trường có rung động hoặc nhiễu điện nhẹ.
- Tiết kiệm chi phí vận hành: Độ bền cơ học cao từ thép SUS303 giúp giảm thiểu tần suất bảo trì và thay thế linh kiện.
- Lắp đặt linh hoạt: Thiết kế giắc M8 và cáp ngắn giúp đi dây gọn gàng, chuyên nghiệp và dễ dàng kiểm tra.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Chuẩn bị: Xác định vật thể cần phát hiện phải là vật liệu kim loại (sắt, thép, nhôm...).
- Lắp đặt cơ khí: Gắn cảm biến vào giá đỡ M4. Lưu ý quan trọng: Vì là loại Unshielded, cần để một khoảng trống xung quanh đầu cảm biến để tránh nhiễu từ các khối kim loại lân cận.

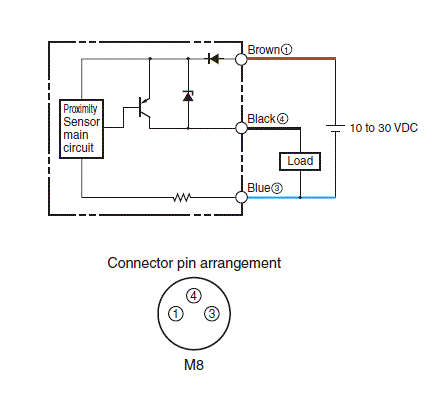

- Đấu nối điện: Kết nối qua giắc cắm M8 vào nguồn 10-30VDC. Sơ đồ đấu nối PNP NC: Dây Nâu (+), Dây Xanh (-), Dây Đen (Tín hiệu).
- Cân chỉnh: Đặt vật thể trong phạm vi 0 - 2.1mm để đạt được độ ổn định và hiệu suất phát hiện tốt nhất.
- Kiểm tra: Quan sát đèn LED vàng; khi có vật thể tiến lại gần, trạng thái đèn sẽ thay đổi theo chế độ NC để xác nhận tín hiệu.
Sản phẩm tương thích/sử dụng kèm
- Bộ điều khiển PLC: Các dòng PLC hỗ trợ ngõ vào PNP (Omron, Mitsubishi, Siemens, Schneider...).
- Dây cáp nối dài M8: Giải pháp khi cần kéo dây tín hiệu ở khoảng cách xa hơn 0.3m.
- Giá đỡ cảm biến M4: Các loại bracket chuyên dụng để cố định cảm biến chắc chắn trong môi trường rung động.
Ứng dụng thực tế
Cảm biến Omron E2E-C04N03-CJ-B2 được tin dùng trong các lĩnh vực:
- Sản xuất Robot: Làm cảm biến hành trình cho các cánh tay robot chính xác cao.
- Ngành Điện tử: Kiểm soát vị trí linh kiện, chip trên dây chuyền SMT tốc độ cao.
- Ngành Y tế: Tích hợp trong các thiết bị xét nghiệm và máy móc y tế tự động hóa.
- Ngành Đóng gói: Phát hiện nắp chai, vỏ hộp trong dây chuyền sản xuất dược phẩm và mỹ phẩm.
Câu hỏi thường gặp (FAQ)
1. Cảm biến này là loại PNP hay NPN?
Đây là loại PNP. Khi phát hiện vật thể, ngõ ra sẽ xuất mức điện áp dương (Positive).
2. Chế độ NC (Normally Closed) hoạt động như thế nào?
NC nghĩa là ở trạng thái bình thường (không có vật thể), mạch sẽ đóng. Khi cảm biến phát hiện vật thể, mạch sẽ mở ra.
3. Tại sao tôi cần không gian xung quanh đầu cảm biến?
Vì đây là loại Unshielded, nó có tầm phát rộng hơn nhưng dễ bị ảnh hưởng bởi kim loại xung quanh. Việc lắp cách xa các khối kim loại khác sẽ giúp tránh nhiễu giả.
4. Cảm biến có phát hiện được nhựa hay gỗ không?
Không, đây là cảm biến điện cảm, chỉ chuyên dụng để phát hiện các vật thể bằng kim loại.
5. Tiêu chuẩn IP67 có ý nghĩa gì trong thực tế sản xuất?
Tiêu chuẩn IP67 cho phép cảm biến hoạt động ổn định trong môi trường bụi bẩn và chịu được việc phun nước hoặc ngâm nước ngắn hạn, rất lý tưởng cho môi trường có dầu mỡ.
6. Tôi có thể dùng nguồn 24VDC cho cảm biến này không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 10 đến 30 VDC.
7. Làm cách nào để kiểm tra nhanh cảm biến còn hoạt động tốt không?
Cấp nguồn và đưa vật thể kim loại lại gần. Nếu đèn LED vàng chuyển đổi trạng thái theo đúng chế độ NC, cảm biến đang hoạt động bình thường.
8. Khoảng cách 3mm có phải là giới hạn tuyệt đối không?
3mm là khoảng cách phát hiện tối đa. Để đảm bảo độ ổn định cao nhất, bạn nên lắp đặt sao cho vật thể nằm trong khoảng 0-2.1mm.
9. Sản phẩm có được bảo hành chính hãng không?
Có, sản phẩm được bảo hành chính hãng tại AUT VN theo đúng tiêu chuẩn từ nhà sản xuất Omron.
10. Tại sao nên chọn mua hàng tại AUT VN?
AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.
