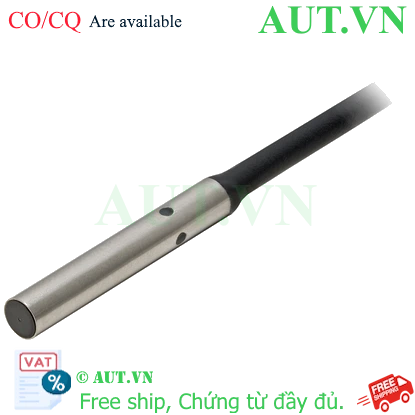

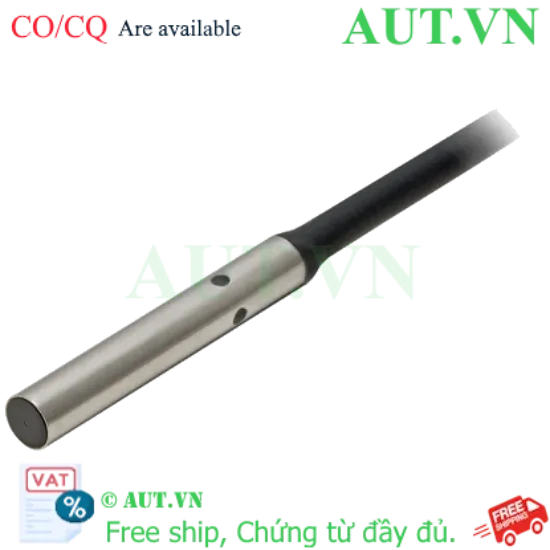

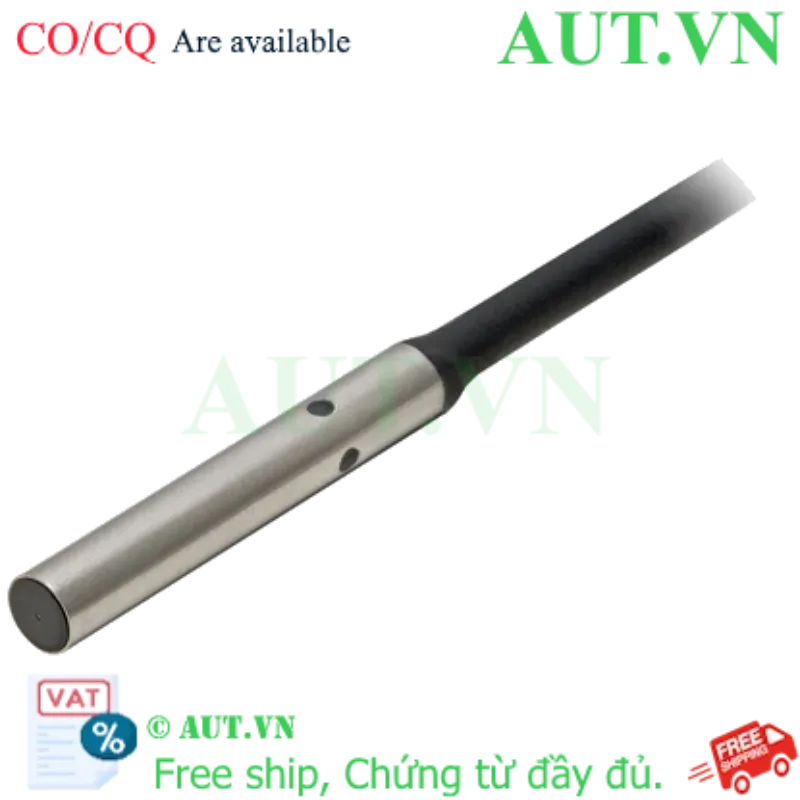

Cảm biến tiệm cận Omron E2E-C04S12-WC-C1 5M | Phi 4mm, NPN NO, Siêu nhỏ gọn

Kích thước siêu nhỏ: Đường kính phi 4mm (M4), giải pháp tối ưu cho các không gian lắp đặt cực kỳ hạn chế.
Hiệu suất vượt trội: Tần số đáp ứng lên đến 4kHz, đáp ứng hoàn hảo cho các dây chuyền tốc độ cao.
Độ chính xác cực cao: Khoảng cách phát hiện 1.2mm giúp định vị vật thể kim loại chính xác tuyệt đối.
Khả năng chống nhiễu: Thiết kế Shielded (có bọc) giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu ổn định.
Độ bền công nghiệp: Tiêu chuẩn IP67 chống bụi và nước, vỏ thép không gỉ SUS303 bền bỉ trong môi trường dầu máy.

nhà chế tạo: Omron

SKU: E2E-C04S12-WC-C1 5M

Tải xuống mẫu

Giá cũ: 1.980.150 ₫

Giá bán: 1.584.120 ₫

Giới thiệu cảm biến tiệm cận Omron E2E-C04S12-WC-C1 5M

Trong các hệ thống tự động hóa hiện đại, việc lắp đặt cảm biến tại những vị trí chật hẹp mà vẫn đảm bảo độ chính xác là một thách thức lớn. Cảm biến tiệm cận Omron E2E-C04S12-WC-C1 5M ra đời để giải quyết triệt để vấn đề này. Với kích thước siêu nhỏ chỉ 4mm, sản phẩm cho phép tích hợp linh hoạt vào các robot mini, thiết bị điện tử chính xác hoặc các máy móc CNC đòi hỏi không gian lắp đặt cực kỳ tinh gọn.

Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại giải pháp giám sát hành trình và đếm sản phẩm tin cậy nhất cho doanh nghiệp của bạn.

Điểm nổi bật của Omron E2E-C04S12-WC-C1 5M

Thiết kế Ultra-compact (M4): Kích thước phi 4mm giúp tối ưu hóa diện tích lắp đặt, cực kỳ phù hợp cho các ứng dụng cơ điện tử chính xác.
Công nghệ Shielded chống nhiễu: Thiết kế bọc kim loại giúp cảm biến hoạt động ổn định, không bị tác động bởi các trường từ tính xung quanh, ngăn chặn lỗi tín hiệu giả.
Tốc độ phản hồi cực nhanh: Với tần số đáp ứng 4kHz, thiết bị có khả năng bắt kịp các chuyển động nhanh nhất của băng chuyền công nghiệp.
Tiêu chuẩn bảo vệ IP67: Khả năng kháng nước, kháng bụi và chịu được môi trường có dầu máy, giúp kéo dài tuổi thọ và giảm chi phí thay thế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E2E-C04S12-WC-C1 5M

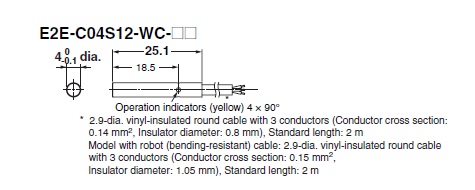

Đường kính thân (Size)	4 mm (M4)
Kiểu lắp đặt	Shielded (Lắp âm/Có bọc chống nhiễu)
Khoảng cách phát hiện	1.2 mm ±10%
Ngõ ra (Output)	NPN NO (Thường mở)
Điện áp hoạt động	10...30 VDC
Dòng tải tối đa	100 mA
Tần số đáp ứng	4 kHz
Tiêu chuẩn bảo vệ	IP67, Chống dầu
Vật liệu thân vỏ	Thép không gỉ SUS303
Chiều dài cáp	5 mét (Dây PVC)
Nhiệt độ vận hành	-25 đến 70 ℃

Nguồn tham khảo: Omron Industrial Automation

Lợi ích thực tế khi sử dụng sản phẩm

Tiết kiệm không gian tối đa: Giải quyết bài toán lắp đặt tại các máy móc siêu nhỏ mà các dòng cảm biến phi 8 hay phi 12 không thể can thiệp được.
Đảm bảo dây chuyền hoạt động liên tục: Nhờ vật liệu cao cấp và chuẩn IP67, cảm biến hạn chế tối đa việc dừng máy đột ngột do hỏng hóc thiết bị.
Tối ưu hóa độ chính xác: Sai số cực thấp giúp kiểm soát hành trình và định vị chính xác, giảm thiểu tỷ lệ hàng lỗi (NG) trong sản xuất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị vị trí: Xác định vị trí cần lắp đặt và khoan lỗ có đường kính phi 4mm. Đảm bảo vật thể kim loại nằm trong phạm vi 1.2mm tính từ đầu cảm biến.
Bước 2: Lắp đặt cơ khí: Vặn cảm biến vào lỗ đã khoan. Vì là dòng Shielded, bạn có thể lắp âm mặt cảm biến vào bề mặt kim loại để bảo vệ và tăng tính thẩm mỹ.

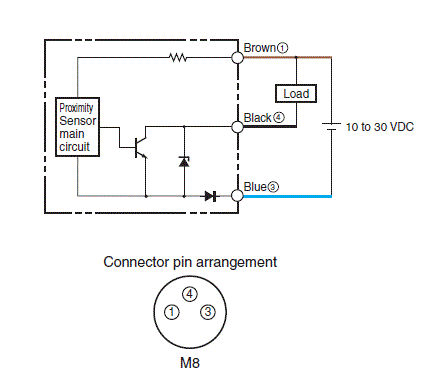

Bước 3: Đấu nối điện: Kết nối dây cáp 5m theo đúng sơ đồ:
- Dây Nâu: Nối cực dương (+) nguồn 10-30VDC.
- Dây Xanh dương: Nối cực âm (-) nguồn (0V/GND).
- Dây Đen: Ngõ ra tín hiệu NPN kết nối về PLC hoặc bộ điều khiển.
Bước 4: Kiểm tra: Cấp nguồn và đưa vật thể lại gần đầu cảm biến. Kiểm tra đèn LED báo hiệu trên thân để xác nhận tín hiệu đã được kích hoạt chính xác.

Sản phẩm thường sử dụng kết hợp với

Để hệ thống tự động hóa hoạt động ổn định, quý khách nên kết hợp Omron E2E-C04S12-WC-C1 5M với:

Bộ điều khiển lập trình PLC (Omron CP1H, CJ2M, Siemens S7-1200...).
Bộ nguồn DC 24V chất lượng cao.
Rơ le trung gian để cách ly tín hiệu nếu cần.
Các loại giá đỡ (bracket) chuyên dụng cho cảm biến M4.

Ứng dụng thực tế (Application)

Ngành sản xuất điện tử: Kiểm tra vị trí linh kiện SMT, kiểm soát hành trình máy đóng chip.
Robot tự động: Làm cảm biến giới hạn hành trình cho các khớp nối robot siêu nhỏ.
Gia công cơ khí: Giám sát vị trí chi tiết máy trong các máy CNC chính xác cao.
Thiết bị y tế: Ứng dụng trong các máy đóng gói dược phẩm và thiết bị xét nghiệm tự động.

Câu hỏi thường gặp (FAQ)

1. Cảm biến này có phát hiện được vật liệu nhựa hay gỗ không?
Không, đây là cảm biến tiệm cận điện từ, chỉ chuyên dụng để phát hiện các vật thể bằng kim loại (sắt, thép, nhôm, đồng...).

2. Tại sao đèn LED trên cảm biến không sáng khi có vật thể?
Bạn cần kiểm tra lại điện áp cấp (phải từ 10-30VDC) và đảm bảo khoảng cách từ đầu cảm biến đến vật thể không vượt quá 1.2mm.

3. Sự khác biệt giữa dòng Shielded và Unshielded là gì?
Dòng Shielded (model này) cho phép bạn lắp âm mặt vào kim loại mà không bị nhiễu, giúp tiết kiệm không gian và hoạt động ổn định hơn.

4. Ngõ ra NPN NO hoạt động như thế nào?
Khi có vật thể, ngõ ra NPN sẽ đóng mạch xuống cực âm (GND), cung cấp mức logic 0 cho bộ điều khiển của bạn.

5. Cảm biến có thể lắp trong môi trường nhiều dầu mỡ không?
Hoàn toàn có thể, nhờ chuẩn IP67 và vỏ thép không gỉ SUS303, sản phẩm được thiết kế để chịu được dầu và nước.

6. Tôi có thể thay đổi khoảng cách phát hiện được không?
Khoảng cách 1.2mm là thông số kỹ thuật cố định của hãng để đảm bảo độ nhạy và tính ổn định cao nhất.

7. Chiều dài dây 5m có ảnh hưởng đến tín hiệu không?
Với chất lượng dây chuẩn Omron, khoảng cách 5m không gây suy giảm tín hiệu đáng kể. Nếu nối dài thêm, bạn nên dùng dây bọc kim chống nhiễu.

8. Làm sao để biết hàng tại AUT VN là chính hãng?
Sản phẩm tại AUT VN luôn có đầy đủ tem nhãn, model rõ ràng, đóng gói chuẩn và chúng tôi cung cấp chứng chỉ CO/CQ minh bạch khi khách hàng yêu cầu.

9. Tôi cần loại PLC nào để kết nối với cảm biến này?
Bạn có thể sử dụng bất kỳ PLC nào có ngõ vào hỗ trợ kiểu NPN (Sink input).

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, đảm bảo quyền lợi tốt nhất cho khách hàng.
