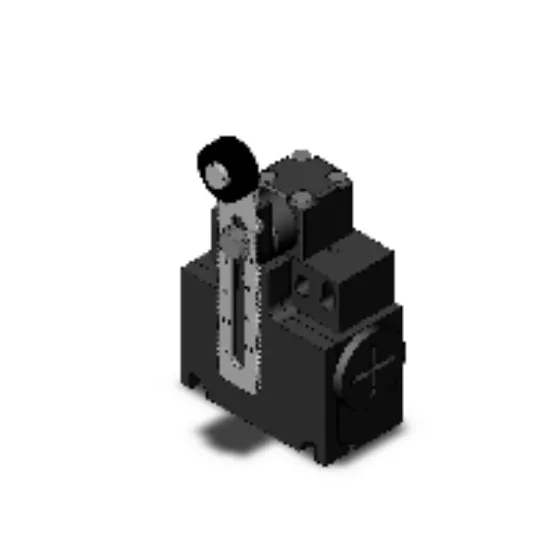

Công tắc an toàn Omron D4N-612G - Cần gạt con lăn điều chỉnh, IP67, Tiếp điểm 1NC/1NO - AUT VN

Loại sản phẩm: Công tắc an toàn (Safety Switch) chính hãng Omron.
Cơ chế tác động: Cần gạt con lăn có thể điều chỉnh (Adjustable roller lever), tác động tức thời (Snap action).
Tiêu chuẩn bảo vệ: IP67 chống bụi và nước tuyệt đối.
Cấu hình tiếp điểm: DPST (1NO + 1NC), đảm bảo an toàn cho hệ thống điều khiển.
Độ bền cao: Vỏ kim loại bền bỉ, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

nhà chế tạo: Omron

SKU: D4N-612G

Tải xuống mẫu

Giá cũ: 910.800 ₫

Giá bán: 728.640 ₫

Số lượng:

Giới thiệu về Công tắc an toàn Omron D4N-612G

Công tắc an toàn Omron D4N-612G là thiết bị giám sát an toàn chuyên dụng cho máy móc công nghiệp. Với chức năng ngắt nguồn điện hoặc gửi tín hiệu cảnh báo ngay lập tức khi cửa bảo vệ hoặc tấm chắn an toàn bị mở, D4N-612G giúp ngăn ngừa tai nạn lao động và đảm bảo tuân thủ các tiêu chuẩn an toàn vận hành nghiêm ngặt. Sản phẩm là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa nhờ độ tin cậy tuyệt đối từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của Omron D4N-612G

Thiết kế linh hoạt: Cần gạt con lăn có thể điều chỉnh vị trí, giúp dễ dàng lắp đặt vào nhiều cấu trúc máy khác nhau.
Khả năng chống chịu: Đạt chuẩn IP67, cho phép thiết bị hoạt động trong môi trường ẩm ướt, nhiều bụi bẩn mà không ảnh hưởng đến hiệu suất.
Độ chính xác cao: Cơ chế Snap action đảm bảo tốc độ phản ứng cực nhanh, ngắt mạch tức thì khi có sự cố.
Tiếp điểm an toàn: Cấu hình 1NC/1NO cho phép tích hợp đồng thời cả chức năng ngắt an toàn và phản hồi trạng thái về PLC.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	D4N-612G
Cơ chế tác động (Operating mechanism)	Tác động tức thời (Snap action)
Bộ phận truyền động (Actuator)	Cần gạt con lăn điều chỉnh (Đường kính 17.5mm x 6.8mm, Cần kim loại, Con lăn nhựa)
Cấu hình tiếp điểm (Contact form)	1NC / 1NO (DPST)
Cấp bảo vệ (Degree of protection)	IP67
Tần số hoạt động	50/60 Hz
Loại tải (Load)	Tải chung / Tải vi mô (General load/Micro load)
Ống luồn dây (Conduit)	G1/2 (Số lượng: 2 ống)
Nhiệt độ môi trường	-30 đến 70 ℃ (Không đóng băng)
Độ ẩm môi trường	Tối đa 95% RH

Lợi ích khi sử dụng Omron D4N-612G

Bảo vệ con người: Loại bỏ rủi ro chấn thương cho nhân viên vận hành bằng cách dừng máy ngay khi mở cửa an toàn.
Giảm thiểu rủi ro hỏng hóc: Ngăn chặn việc vận hành máy sai quy trình, bảo vệ tuổi thọ thiết bị.
Tối ưu hóa chi phí bảo trì: Độ bền cơ học cao giúp giảm tần suất thay thế linh kiện.
Đáp ứng tiêu chuẩn quốc tế: Giúp doanh nghiệp dễ dàng đạt được các chứng chỉ an toàn lao động.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Lắp đặt công tắc tại vị trí cửa hoặc tấm chắn sao cho khi cửa đóng, con lăn sẽ tác động vào cần gạt.
Bước 2: Điều chỉnh cần gạt: Sử dụng công cụ điều chỉnh để cố định vị trí con lăn, đảm bảo lực tác động khoảng 4.5N để công tắc đóng/mở dứt khoát.
Bước 3: Đấu nối dây: Luồn dây qua ống G1/2. Kết nối tiếp điểm NC (thường đóng) vào mạch dừng khẩn cấp và tiếp điểm NO (thường mở) vào mạch báo trạng thái.
Bước 4: Kiểm tra vận hành: Thử đóng/mở cửa nhiều lần để đảm bảo máy dừng ngay lập tức và tín hiệu phản hồi chính xác.

Sản phẩm sử dụng chung

Để xây dựng hệ thống an toàn hoàn chỉnh, Omron D4N-612G thường được kết hợp với:

Rơ le an toàn (Safety Relays) Omron G9SA hoặc G9SB.
Bộ điều khiển an toàn (Safety Controllers).
Nút nhấn dừng khẩn cấp (Emergency Stop Buttons).
Các loại cảm biến tiệm cận hoặc cảm biến quang an toàn.

Ứng dụng thực tế của sản phẩm

Máy CNC và máy phay: Giám sát cửa bảo vệ phôi.
Băng tải công nghiệp: Ngắt nguồn khi nhân viên tiếp cận vùng nguy hiểm.
Máy dập, máy ép thủy lực: Đảm bảo tấm chắn an toàn đã đóng trước khi vận hành.
Hệ thống Robot cánh tay: Cảnh báo khi người vận hành bước vào vùng hoạt động của robot.

Câu hỏi thường gặp (FAQ)

1. D4N-612G khác gì so với các dòng công tắc hành trình thông thường?
D4N-612G là công tắc an toàn, được thiết kế với cơ chế chống hỏng hóc an toàn (fail-safe), đảm bảo dù có sự cố nội bộ, thiết bị vẫn sẽ ngắt mạch để bảo vệ người dùng.

2. Chỉ số IP67 có ý nghĩa gì?
IP67 nghĩa là thiết bị chống bụi hoàn toàn và có khả năng chịu được việc ngâm trong nước ở độ sâu 1m trong 30 phút, cực kỳ phù hợp cho môi trường xưởng sản xuất.

3. Tôi có thể điều chỉnh độ dài cần gạt không?
Có, model D4N-612G có cần gạt con lăn điều chỉnh (Adjustable), cho phép bạn thay đổi vị trí để phù hợp với khoảng cách thực tế của cửa máy.

4. Tiếp điểm 1NC/1NO hoạt động như thế nào?
1NC (Normally Closed) dùng để ngắt nguồn cấp cho khởi động từ/contactor khi mở cửa. 1NO (Normally Open) dùng để gửi tín hiệu về PLC báo rằng "Cửa đang mở".

5. Lực tác động 4.5N là lớn hay nhỏ?
Đây là mức lực vừa phải, đảm bảo con lăn không bị tác động nhầm do rung động nhưng vẫn đủ nhạy để ngắt mạch khi cửa đóng/mở.

6. Sản phẩm này có dễ lắp đặt không?

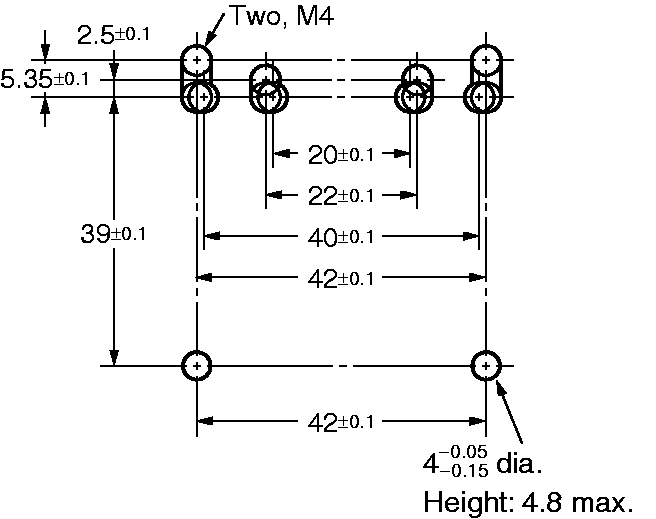

Rất dễ. Với thiết kế lắp bề mặt và hai ống luồn dây G1/2, bạn có thể lắp đặt nhanh chóng bằng vít cố định.

7. Thời gian giao hàng của AUT VN là bao lâu?
Tùy vào tình trạng kho hàng, AUT VN hỗ trợ giao hàng nhanh trong nội thành HCM và gửi COD toàn quốc trong 2-5 ngày làm việc.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi sản phẩm Omron chính hãng.

9. Tôi có thể mua số lượng lớn với giá chiết khấu không?
Hoàn toàn được. Vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá chiết khấu cho dự án.

10. Bảo hành sản phẩm này như thế nào?
Sản phẩm được bảo hành theo chính sách chính hãng của Omron. AUT VN hỗ trợ kỹ thuật miễn phí trong quá trình lắp đặt.

Nguồn tham khảo: Omron Industrial Automation
