Giới thiệu về Công tắc an toàn Omron D4N-9E2G
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đảm bảo an toàn cho người vận hành là yếu tố sống còn. Công tắc an toàn Omron D4N-9E2G là dòng thiết bị chuyên dụng được thiết kế để giám sát trạng thái đóng/mở của các khu vực nguy hiểm như cửa bảo vệ, nắp máy hoặc các tấm chắn an toàn. Sản phẩm đóng vai trò là "chốt chặn" cuối cùng, giúp ngăn chặn máy móc vận hành khi có sự xâm nhập trái phép, từ đó giảm thiểu tối đa rủi ro tai nạn lao động và đáp ứng các tiêu chuẩn an toàn quốc tế khắt khe nhất.
Điểm nổi bật của Omron D4N-9E2G
- Độ bền vượt trội trong môi trường khắc nghiệt: Với tiêu chuẩn IP67, thiết bị có khả năng chống bụi hoàn toàn và chịu được sự xâm nhập của nước, cực kỳ phù hợp cho các nhà máy có độ ẩm cao hoặc nhiều bụi bẩn.
- Thiết kế cơ khí linh hoạt: Cần gạt con lăn có khả năng điều chỉnh giúp kỹ sư dễ dàng tùy biến vị trí tác động, phù hợp với nhiều cấu trúc cơ khí khác nhau mà không cần thay đổi thiết kế máy.
- Cơ chế tác động chính xác: Công nghệ Slow Action giúp tín hiệu truyền đi ổn định, tránh tình trạng nhiễu hoặc nhảy tiếp điểm do rung động cơ học của máy móc.
- Tối ưu thời gian bảo trì: Việc sử dụng đầu nối M12 hiện đại giúp việc đấu nối trở nên cực kỳ nhanh chóng, giảm thiểu thời gian dừng máy (downtime) khi cần thay thế hoặc sửa chữa.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết kỹ thuật |
| Model |
D4N-9E2G |
| Đầu tác động (Actuator) |
Cần gạt con lăn điều chỉnh (17.5 dia. x 6.8 Metal lever, Resin roller) |
| Cơ chế vận hành |
Tác động chậm (Slow action) |

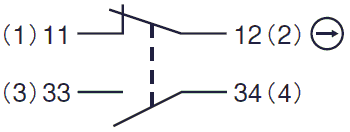

| Cấu hình tiếp điểm |
1NC/1NO (Tiếp điểm MBB - Mechanical Break-before-Break) |
| Cấp bảo vệ |
IP67 (Chống bụi và nước xâm nhập) |
| Tải điện định mức |
10A tại 250VAC, 3A tại 250VAC |
| Kiểu kết nối |
Đầu nối M12 (M12 Connector) |
| Nhiệt độ vận hành |
-30 đến 70 ℃ (Không đóng băng) |
| Độ ẩm môi trường |
Tối đa 95% RH |
Nguồn tham khảo: Omron Industrial Automation Official Website
Lợi ích khi đầu tư Omron D4N-9E2G
- Bảo vệ con người tối đa: Cơ chế ngắt khẩn cấp ngay khi cửa bảo vệ bị mở, ngăn chặn hoàn toàn các tai nạn liên quan đến bộ phận chuyển động của máy.
- Nâng cao năng suất: Thiết kế bền bỉ giúp giảm thiểu hỏng hóc đột ngột, đảm bảo dây chuyền sản xuất vận hành liên tục.
- Tuân thủ tiêu chuẩn an toàn: Giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm định an toàn lao động và đạt các chứng chỉ ISO/IEC quốc tế.
- Tiết kiệm chi phí lắp đặt: Đầu nối M12 và cần gạt điều chỉnh giúp giảm đáng kể chi phí nhân công và thời gian thi công ban đầu.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Xác định vị trí: Lắp đặt công tắc tại vị trí tiếp giáp giữa cửa bảo vệ và thân máy sao cho cam tác động có thể chạm tới con lăn dễ dàng.

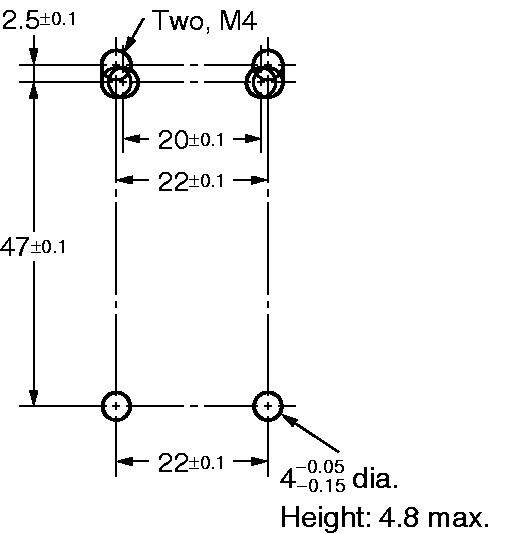

- Bước 2 - Cố định thiết bị: Sử dụng các vít chuyên dụng đi kèm để bắt chặt thân công tắc lên bề mặt lắp đặt.
- Bước 3 - Điều chỉnh cần gạt: Nới lỏng vít cố định trên cần gạt, điều chỉnh góc hoặc khoảng cách con lăn sao cho khớp với cam, sau đó siết chặt lại.
- Bước 4 - Đấu nối điện: Cắm đầu nối cáp M12 vào cổng kết nối. Đấu nối tiếp điểm 1NC vào mạch ngắt an toàn và 1NO vào mạch giám sát (PLC).
- Bước 5 - Kiểm tra vận hành: Thực hiện đóng/mở cửa nhiều lần để kiểm tra xem máy có ngắt điện tức thời và gửi tín hiệu về bộ điều khiển chính xác hay không.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để hệ thống an toàn đạt hiệu quả cao nhất, bạn nên kết hợp D4N-9E2G với các thiết bị sau:
- Rơ le an toàn (Safety Relay): Ví dụ dòng Omron G9SA để xử lý logic ngắt khẩn cấp.
- Nút nhấn dừng khẩn cấp (Emergency Stop): Để chủ động ngắt máy khi có sự cố thủ công.
- Bộ điều khiển PLC: Để giám sát và báo lỗi trạng thái an toàn lên màn hình HMI.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành cơ khí chính xác: Máy CNC, máy phay, máy tiện.
- Ngành gia công kim loại: Máy dập, máy chấn tấm.
- Hệ thống logistics: Các khu vực băng tải tự động, kho hàng thông minh.
- Tự động hóa Robot: Hàng rào an toàn xung quanh các cánh tay Robot công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Công tắc an toàn D4N-9E2G khác gì công tắc hành trình thường?
Khác biệt lớn nhất là tính an toàn. D4N-9E2G được thiết kế với tiếp điểm cơ khí chuyên dụng (MBB) để đảm bảo khi có lỗi hoặc rung động, mạch an toàn vẫn được ngắt, điều mà công tắc hành trình thường không đảm bảo được.
2. Chỉ số IP67 có ý nghĩa gì đối với môi trường sản xuất?
Nó cho phép thiết bị hoạt động ổn định ngay cả trong môi trường nhiều bụi mịn hoặc nơi thường xuyên phải vệ sinh bằng vòi xịt nước áp lực nhẹ.
3. Tôi có thể tự điều chỉnh cần gạt không?
Hoàn toàn được. Thiết kế cần gạt con lăn điều chỉnh cho phép bạn thay đổi vị trí tác động mà không cần khoan lại lỗ lắp trên máy.
4. Cấu hình 1NC/1NO dùng để làm gì?
Tiếp điểm 1NC dùng để ngắt nguồn điện an toàn, trong khi 1NO dùng để gửi tín hiệu trạng thái (cửa đang mở hay đóng) về bộ điều khiển trung tâm.
5. Đầu nối M12 có ưu điểm gì?
M12 là chuẩn kết nối công nghiệp giúp việc đấu nối trở nên cực kỳ chắc chắn, chống rung và cho phép thay thế thiết bị chỉ trong vài giây.
6. Sản phẩm này có chịu được nhiệt độ cao không?
Có, thiết bị vận hành ổn định trong dải nhiệt từ -30 đến 70 độ C.
7. Làm sao để kiểm tra công tắc còn hoạt động tốt không?
Bạn có thể dùng đồng hồ vạn năng để đo thông mạch của các tiếp điểm NO/NC khi tác động lên cần gạt.
8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho tất cả sản phẩm chính hãng.
9. Tôi có thể mua lẻ sản phẩm này tại AUT VN không?
Có, chúng tôi cung cấp từ số lượng nhỏ cho bảo trì đến số lượng lớn cho các dự án lắp đặt mới.
10. Thời gian bảo hành tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất Omron.
Cam Kết Chất Lượng từ AUT VN
Với kho hàng hơn 35.000 sản phẩm, AUT VN tự hào là đối tác tin cậy của các doanh nghiệp cơ điện tại Việt Nam. Chúng tôi cam kết:
- Hàng chính hãng 100%.
- Xuất hóa đơn VAT đầy đủ.
- Cung cấp CO/CQ minh bạch.
- Giá cả cạnh tranh nhất thị trường.
- Hỗ trợ kỹ thuật chuyên sâu.
