Công Tắc Hành Trình Omron D4C-3520 | IP67, Tay Đòn Con Lăn, Cáp 5m | AUT VN

Thương hiệu: Omron Nhật Bản chính hãng, phân phối bởi AUT VN.
Tiêu chuẩn bảo vệ: IP67 chống bụi và chống nước tuyệt đối, chuyên dùng cho môi trường khắc nghiệt.
Cấu hình tiếp điểm: SPDT (1 NO + 1 NC) linh hoạt cho mọi sơ đồ điều khiển.
Kết nối sẵn: Tích hợp cáp đúc 5m cao cấp, hạn chế tối đa rò rỉ điện.
Cơ cấu tác động: Roller Lever (con lăn) giúp giảm ma sát, tăng tuổi thọ cơ khí.

nhà chế tạo: Omron

SKU: D4C-3520

Tải xuống mẫu

Giá cũ: 1.976.100 ₫

Giá bán: 1.580.880 ₫

Số lượng:

Giới Thiệu Công Tắc Hành Trình Omron D4C-3520

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác vị trí của các bộ phận chuyển động là yếu tố then chốt để đảm bảo an toàn và tối ưu hiệu suất. Công tắc hành trình Omron D4C-3520 (Limit Switch) chính là giải pháp kỹ thuật hàng đầu mà AUT VN cung cấp. Đây không chỉ là một thiết bị cảm biến vị trí cơ học, mà còn là "chốt chặn" an toàn, giúp hệ thống máy móc vận hành nhịp nhàng, ngăn chặn va chạm và đảm bảo độ chính xác tuyệt đối trong mọi chu kỳ sản xuất.

Điểm Nổi Bật Của Omron D4C-3520

Khả năng bảo vệ IP67 tuyệt đối: D4C-3520 không chỉ chống bụi mà còn chịu được việc ngâm nước tạm thời. Đây là lựa chọn hoàn hảo cho các xưởng sản xuất thực phẩm, hệ thống rửa xe tự động hoặc những nơi thường xuyên tiếp xúc với độ ẩm cao.
Cấu hình tiếp điểm SPDT linh hoạt: Với cấu tạo Single Pole Double Throw, thiết bị cho phép bạn vừa đóng một mạch vừa ngắt một mạch khác đồng thời, cực kỳ hữu ích khi cần gửi tín hiệu về PLC và kích hoạt đèn báo lỗi cùng lúc.
Thiết kế Roller Lever tối ưu: Đầu con lăn giúp giảm thiểu lực ma sát khi vật thể tác động, từ đó giảm mài mòn cơ khí và tăng độ nhạy cho thiết bị.
Kết nối an toàn với cáp đúc sẵn 5m: Việc tích hợp dây cáp 5m giúp loại bỏ các điểm nối trung gian, giảm thiểu rủi ro rò rỉ điện và ngăn chặn sự xâm nhập của hơi ẩm vào lõi dây.
Chẩn đoán lỗi siêu tốc: Tích hợp đèn LED chỉ báo trạng thái giúp kỹ thuật viên xác định nhanh vị trí lỗi mà không cần đo kiểm phức tạp.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật được chuyển ngữ chuyên ngành từ tài liệu chính thức của hãng Omron:

Thông Số Kỹ Thuật	Chi Tiết
Model	D4C-3520
Loại thiết bị	Công tắc giới hạn (Limit Switch)

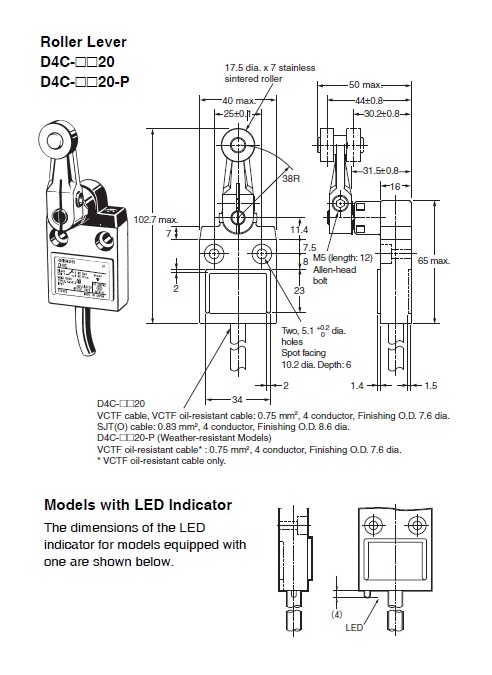

Cơ cấu tác động	Tay đòn con lăn (Roller Lever) Ø17.5mm x 7mm
Cấu hình tiếp điểm	SPDT (1 NO + 1 NC)
Định mức điện áp/dòng điện	4 A tại 30 VDC
Khả năng chịu tải	Tải điện trở: 4A; Tải đèn: 2A; Tải động cơ: 3A (tại 30VDC)
Dòng khởi động (Inrush)	NC: 20A max / NO: 10A max
Đèn chỉ báo	LED (Sáng khi chưa tác động), 30 VDC
Thông số cáp	VCTF 4 lõi, dài 5m, tiết diện 0.75mm²
Môi trường vận hành	-10 đến 70°C; Độ ẩm: 35 - 95% RH
Tiêu chuẩn bảo vệ	IP67 (Chống bụi & chống nước)
Lực tác động tối đa	5.69 N

Nguồn tham khảo: Omron Global Official

Lợi Ích Khi Lựa Chọn Omron D4C-3520 Tại AUT VN

Tối ưu hóa thời gian vận hành: Độ bền cơ học cực cao giúp giảm thiểu tần suất thay thế, hạn chế tối đa thời gian dừng máy (down-time).
Bảo vệ thiết bị đắt tiền: Phát hiện chính xác điểm giới hạn, ngăn chặn va chạm cơ khí gây hư hỏng cho máy CNC, Robot hoặc khuôn mẫu.
Tiết kiệm chi phí lắp đặt: Cáp 5m đúc sẵn loại bỏ chi phí mua thêm dây dẫn và giảm công sức đấu nối cho kỹ thuật viên.
Chẩn đoán lỗi siêu tốc: Đèn LED giúp nhận biết trạng thái thiết bị ngay lập tức, cực kỳ hữu ích trong bảo trì công nghiệp.

Hướng Dẫn Lắp Đặt và Sử Dụng (How-to)

Bước 1: Xác định điểm tác động: Đo đạc chính xác vị trí giới hạn mà bộ phận chuyển động cần kích hoạt công tắc.

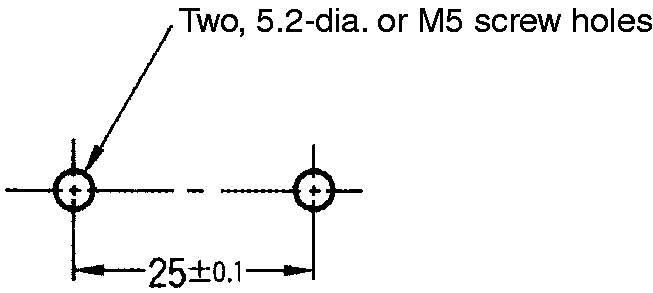

Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng gắn chặt thân D4C-3520 lên bề mặt máy, đảm bảo không bị rung lắc.
Bước 3: Căn chỉnh con lăn: Điều chỉnh vị trí sao cho bộ phận chuyển động tiếp xúc nhẹ nhàng với Roller Lever, tránh lực ép quá mạnh.
Bước 4: Đấu nối điện: Kết nối 4 lõi cáp vào PLC hoặc Relay theo sơ đồ SPDT. Lưu ý nối dây tiếp địa để chống nhiễu.
Bước 5: Kiểm tra an toàn: Vận hành máy ở chế độ Manual để kiểm tra đèn LED và tín hiệu phản hồi trước khi chạy tự động.

Sản Phẩm Sử Dụng Chung và Tương Đứng

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron D4C-3520 thường được kết hợp với:

Bộ điều khiển: PLC Omron, Siemens, Mitsubishi để xử lý logic tín hiệu.
Thiết bị chấp hành: Relay trung gian, Contactor để điều khiển tải lớn.
Sản phẩm tương đương: Omron D4C-3420 hoặc Omron D4C-6420.

Ứng Dụng Thực Tế (Application)

Máy CNC và Máy phay/tiện: Cảm biến giới hạn hành trình cho các trục X, Y, Z.
Hệ thống băng tải tự động: Phát hiện sản phẩm đến vị trí đóng gói hoặc dừng khẩn cấp.
Cánh tay Robot công nghiệp: Xác định điểm Home hoặc điểm giới hạn an toàn.
Máy đóng gói & Chiết rót: Kiểm soát chu kỳ piston khí nén trong môi trường ẩm ướt.

Câu Hỏi Thường Gặp (FAQ)

1. Omron D4C-3520 có thực sự chống nước hoàn toàn không?
Có, với chuẩn IP67, sản phẩm chống bụi tuyệt đối và có thể chịu được việc ngâm trong nước ở độ sâu 1m trong thời gian ngắn.

2. Tiếp điểm SPDT có ý nghĩa gì?
SPDT (Single Pole Double Throw) cho phép bạn tùy chọn sử dụng tiếp điểm Thường Mở (NO) hoặc Thường Đóng (NC) cho các mục đích khác nhau.

3. Tôi có thể tự thay dây cáp 5m nếu bị đứt không?
Vì đây là loại cáp đúc liền để đạt chuẩn IP67, việc tự ý cắt nối sẽ làm mất khả năng chống nước. Bạn nên liên hệ AUT VN để được hỗ trợ thay thế chính hãng.

4. Đèn LED trên công tắc có tác dụng gì?
Đèn LED sáng khi công tắc chưa bị tác động, giúp kỹ thuật viên biết thiết bị đang có điện và sẵn sàng hoạt động.

5. Lực tác động 5.69N có quá nặng cho máy không?
Đây là mức lực trung bình, đủ để tránh tự kích hoạt do rung lắc nhưng vẫn đủ nhẹ để không gây áp lực cơ khí lên bộ phận chuyển động.

6. Sản phẩm này có dùng trực tiếp cho điện 220V AC được không?
Không. Định mức là 30VDC. Để dùng cho 220VAC, bạn bắt buộc phải đấu nối qua Relay trung gian.

7. Làm sao để phân biệt hàng chính hãng?
Hàng chính hãng có tem nhãn sắc nét, đi kèm chứng nhận CO/CQ và được phân phối bởi đơn vị uy tín như AUT VN.

8. Tuổi thọ của con lăn Roller Lever là bao lâu?
Nhờ chất liệu cao cấp giảm ma sát, thiết bị có độ bền cơ học cực cao, chịu được hàng triệu lần tác động.

9. D4C-3520 khác gì so với D4C-3420?
Sự khác biệt nằm ở cấu tạo tay đòn (con lăn so với cần gạt) để phù hợp với các loại hành trình khác nhau.

10. AUT VN có cung cấp hóa đơn VAT không?
Có, AUT VN cam kết cung cấp đầy đủ hóa đơn VAT và chứng nhận CO/CQ cho mọi sản phẩm.

Để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu, quý khách vui lòng liên hệ AUT VN qua Zalo: 0968.053.025.
