Bộ Điều Khiển Nhiệt Độ Omron E5DC-QX2ASM-000 | Slim 22.5mm, PID Chính Xác, Ngõ Ra SSR - AUT VN

Model: E5DC-QX2ASM-000 (Chính hãng Omron Nhật Bản)
Thiết kế Slim Type: Siêu mỏng 22.5mm, tối ưu hóa không gian tủ điện.
Công nghệ điều khiển: Thuật toán 2-PID thông minh kết hợp Auto-tuning tự động.
Ngõ ra SSR: Điện áp 12 VDC, đóng ngắt cực nhanh, không mòn tiếp điểm.
Đầu vào đa năng: Hỗ trợ Thermocouple, Pt100, tín hiệu Analog (4-20mA, 0-10V...).
Nguồn cấp: 100 - 240VAC, hoạt động ổn định trong mọi môi trường công nghiệp.

nhà chế tạo: Omron

SKU: E5DC-QX2ASM-000

Tải xuống mẫu

Giá cũ: 3.558.000 ₫

Giá bán: 2.846.400 ₫

Giới thiệu Bộ Điều Khiển Nhiệt Độ Omron E5DC-QX2ASM-000

Trong các hệ thống sản xuất hiện đại, việc kiểm soát nhiệt độ chính xác là yếu tố sống còn để đảm bảo chất lượng sản phẩm đồng nhất. Bộ điều khiển nhiệt độ Omron E5DC-QX2ASM-000 là dòng thiết bị cao cấp được thiết kế chuyên dụng cho các không gian tủ điện hạn chế. Với kiểu dáng Slim Type siêu mỏng chỉ 22.5mm, sản phẩm không chỉ giúp tiết kiệm diện tích lắp đặt mà còn mang lại khả năng điều khiển nhiệt độ chính xác tuyệt đối nhờ thuật toán PID tiên tiến từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của Omron E5DC-QX2ASM-000

Thiết kế siêu mỏng (Slim Design): Độ rộng chỉ 22.5mm cho phép tăng mật độ thiết bị trên thanh DIN Rail, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
Điều khiển PID chính xác cao: Tích hợp tính năng 2-PID và Auto-tuning, tự động tính toán thông số để loại bỏ hiện tượng vọt lố (overshoot), giữ nhiệt độ luôn ổn định tại điểm cài đặt.
Ngõ ra SSR (Solid State Relay): Sử dụng ngõ ra điện áp 12VDC, giúp tốc độ đóng ngắt cực nhanh, không phát sinh tia lửa điện và kéo dài tuổi thọ hệ thống điều khiển.
Khả năng tương thích linh hoạt: Hỗ trợ đa dạng các loại cảm biến từ cặp nhiệt điện (Thermocouple), nhiệt điện trở (RTD Pt100) đến các tín hiệu analog công nghiệp.

Bảng thông số kỹ thuật chi tiết

**Thông số kỹ thuật Omron E5DC-QX2ASM-000**

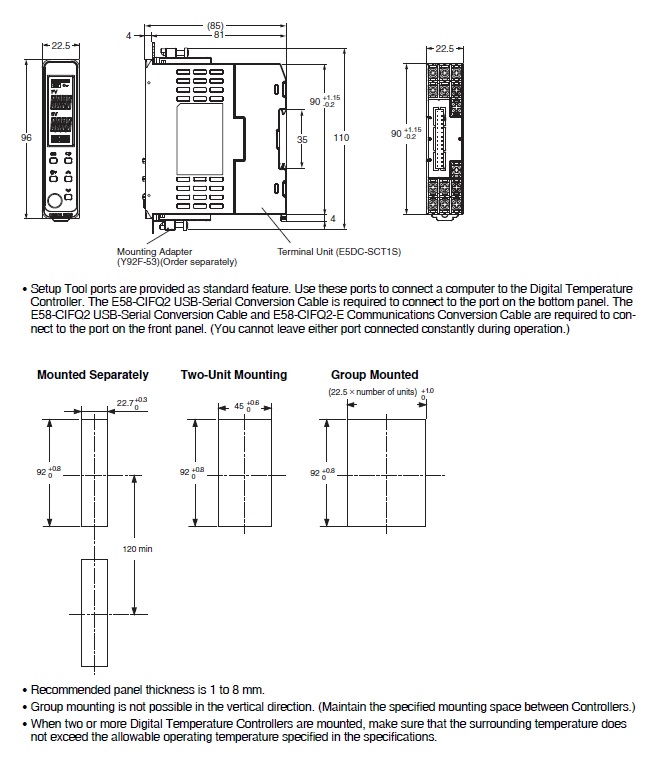

Kích thước	Rộng 22.5 mm (Slim Type)
Nguồn cấp	100 - 240 VAC (50/60 Hz)
Loại đầu vào	Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PLII), RTD (Pt100, JPt100), Cảm biến hồng ngoại, Tín hiệu Analog (4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V)
Phương pháp điều khiển	ON/OFF hoặc 2-PID (Tích hợp Auto-tuning)
Ngõ ra điều khiển 1	Ngõ ra điện áp (điều khiển SSR): 12 VDC ±20%, Dòng tải tối đa 21 mA, PNP
Ngõ ra phụ	2 Relay SPST-NO, 250 VAC, 2 A (tải trở)
Chu kỳ lấy mẫu	50 ms
Tiêu chuẩn bảo vệ	Thân chính: IP20, Bộ terminal: IP00

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa không gian: Thiết kế Slim giúp lắp đặt được nhiều thiết bị hơn trong cùng một diện tích tủ điện, giảm chi phí vỏ tủ.
Độ bền vượt trội: Ngõ ra SSR loại bỏ mài mòn cơ khí, giảm thiểu chi phí bảo trì và thay thế linh kiện định kỳ.
Kiểm soát nhiệt độ hoàn hảo: Giúp sản phẩm đầu ra (nhựa, thực phẩm, điện tử) đạt chuẩn chất lượng nhờ sự ổn định nhiệt cao nhất.
Tiết kiệm năng lượng: Giảm thiểu sự lãng phí điện năng do hiện tượng quá nhiệt nhờ thuật toán PID thông minh.

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn bộ điều khiển lên thanh DIN Rail trong tủ điện. Kết nối với bộ Terminal Unit tương ứng để đảm bảo tiếp xúc điện tốt nhất.

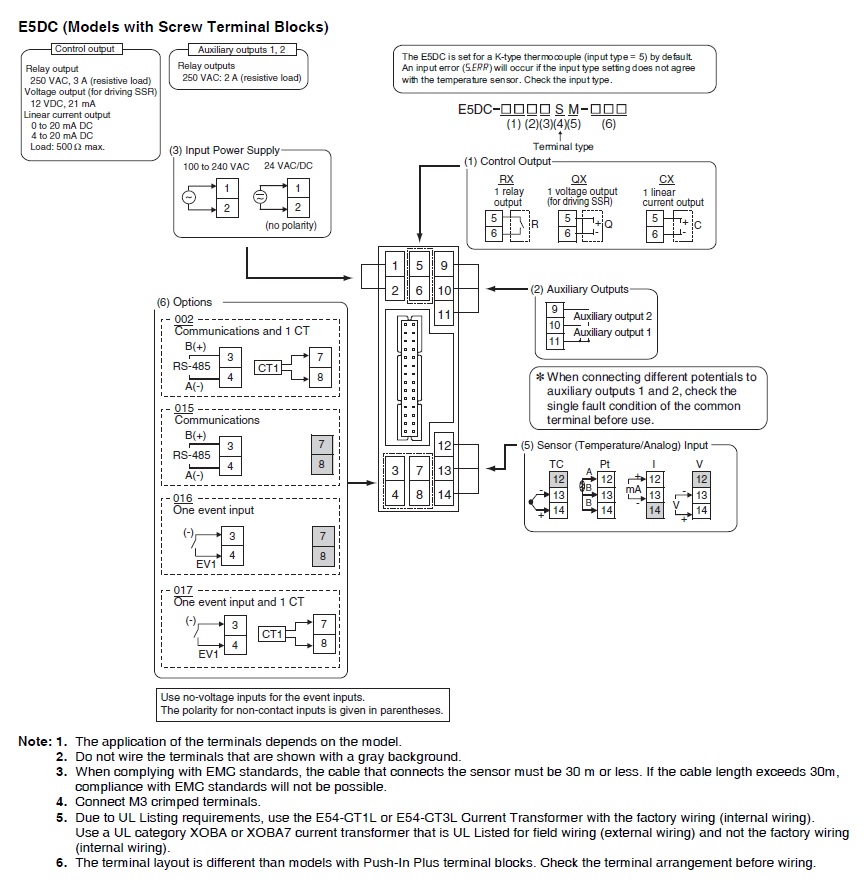

Bước 2 - Đấu nối: Kết nối nguồn cấp (100-240VAC), cảm biến nhiệt độ vào đầu vào và kết nối ngõ ra 12VDC với Rơ-le bán dẫn (SSR).
Bước 3 - Cài đặt giá trị (Set Point): Sử dụng các phím chức năng trên mặt thiết bị để nhập giá trị nhiệt độ mục tiêu mong muốn.
Bước 4 - Tối ưu hóa (Auto-tuning): Kích hoạt chế độ Auto-tuning để thiết bị tự động tính toán thông số P, I, D phù hợp nhất với đặc tính nhiệt của tải.
Bước 5 - Vận hành: Theo dõi màn hình hiển thị PV (nhiệt độ hiện tại) để đảm bảo hệ thống hoạt động đúng yêu cầu kỹ thuật.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả điều khiển nhiệt độ tốt nhất, Omron E5DC-QX2ASM-000 nên được kết hợp cùng:

Rơ-le bán dẫn (SSR): Omron G3NA hoặc G3NB (để đóng ngắt tải nhanh chóng).
Cảm biến nhiệt độ: Cảm biến Pt100 hoặc Thermocouple loại K/J.
Phụ kiện lắp đặt: Terminal Unit E5DC-SCT1 và Cáp truyền thông E58-CIFQ2.

Ứng dụng thực tế (Application)

Ngành nhựa: Máy ép nhựa, máy đùn nhựa, máy thổi chai yêu cầu nhiệt độ chính xác.
Ngành thực phẩm & dược phẩm: Lò sấy, nồi hấp tiệt trùng, máy sấy thăng hoa.
Ngành điện tử: Máy hàn Reflow, lò sấy linh kiện SMD đòi hỏi độ ổn định nhiệt cao.
Ngành hóa chất: Hệ thống bồn phản ứng, chưng cất nhiệt trong môi trường công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Omron E5DC-QX2ASM-000 khác gì với dòng E5CC?
Sự khác biệt lớn nhất là kích thước. Dòng E5DC có thiết kế Slim (22.5mm) chuyên lắp DIN Rail tiết kiệm diện tích, còn E5CC có dạng vuông (48x48mm) lắp mặt tủ tiêu chuẩn.

2. Tại sao tôi nên dùng ngõ ra SSR thay vì Relay cơ thông thường?
Ngõ ra SSR đóng ngắt bằng bán dẫn, không có tiếp điểm cơ khí nên không gây tiếng ồn, không phát sinh tia lửa điện và có tốc độ phản ứng cực nhanh, giúp kéo dài tuổi thọ cho hệ thống.

3. Thiết bị này có thể điều khiển quá trình làm mát (Cooling) không?
Hoàn toàn được. Bạn có thể cấu hình thiết bị để thực hiện cả nhiệm vụ gia nhiệt (Heating) hoặc điều khiển làm mát (Cooling) tùy theo nhu cầu hệ thống.

4. Tôi có thể dùng cảm biến Pt100 cho model này không?
Có, model E5DC-QX2ASM-000 hỗ trợ đa dạng đầu vào, bao gồm cả nhiệt điện trở Pt100 và các loại Thermocouple phổ biến.

5. Chế độ Auto-tuning có thực sự cần thiết không?
Rất cần thiết. Nó giúp thiết bị tự đo lường đặc tính nhiệt của tải để thiết lập thông số PID tối ưu, giúp bạn tránh phải tính toán thủ công phức tạp mà vẫn đạt độ chính xác cao.

6. Thiết bị có hỗ trợ truyền thông RS-485 không?
Model này tập trung vào điều khiển cục bộ. Nếu muốn kết nối truyền thông, bạn cần sử dụng thêm cáp chuyển đổi E58-CIFQ2 để hỗ trợ giao tiếp.

7. Nguồn cấp 100-240VAC có phù hợp với điện lưới Việt Nam không?
Hoàn toàn phù hợp. Dải nguồn rộng giúp thiết bị vận hành cực kỳ ổn định với lưới điện 220V tại Việt Nam.

8. Làm sao để kiểm tra thiết bị đang ở chế độ PID hay ON-OFF?
Bạn có thể dễ dàng kiểm tra trong menu Parameter settings trên mặt thiết bị.

9. Độ bền của Omron E5DC trong môi trường công nghiệp như thế nào?
Với tiêu chuẩn chất lượng khắt khe từ Nhật Bản, thiết bị được thiết kế để hoạt động bền bỉ trong tủ điện công nghiệp có độ rung và nhiệt độ cao.

10. Tôi có thể mua lẻ Terminal Unit đi kèm không?
Có, tại AUT VN chúng tôi cung cấp đầy đủ các phụ kiện rời như Terminal Unit E5DC-SCT1.

11. Sản phẩm được bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo đúng tiêu chuẩn của Omron Nhật Bản.

12. AUT VN có hỗ trợ kỹ thuật cài đặt không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn và hướng dẫn cài đặt miễn phí qua Zalo hoặc Email cho khách hàng.

Nguồn tham khảo: Omron Industrial Automation
