Giới thiệu bộ điều khiển nhiệt độ Omron E5DC-QX2DSM-000
Trong kỷ nguyên tự động hóa hiện đại, việc tối ưu hóa không gian tủ điện mà vẫn đảm bảo độ chính xác trong kiểm soát nhiệt độ là một thách thức lớn. Omron E5DC-QX2DSM-000 chính là câu trả lời hoàn hảo. Đây là dòng bộ điều khiển nhiệt độ kỹ thuật số thế hệ mới, sở hữu thiết kế siêu mỏng (Slim Design) chỉ 22.5mm, giúp các kỹ sư dễ dàng lắp đặt trên thanh DIN Rail mà không làm tăng kích thước tủ điện.
Được phát triển bởi thương hiệu Omron Nhật Bản, sản phẩm không chỉ nổi bật về kích thước mà còn dẫn đầu về công nghệ điều khiển 2-PID, mang lại khả năng kiểm soát nhiệt độ cực kỳ ổn định, đáp ứng những yêu cầu khắt khe nhất trong các quy trình sản xuất công nghiệp đòi hỏi sự chuẩn xác tuyệt đối.
Điểm nổi bật vượt trội của Omron E5DC-QX2DSM-000
- Tối ưu diện tích lắp đặt: Với độ rộng siêu mỏng 22.5mm, bạn có thể lắp đặt thêm nhiều thiết bị khác trên cùng một thanh ray, giúp tiết kiệm đáng kể chi phí vỏ tủ điện.
- Khả năng tương thích vạn năng: Không còn lo lắng về việc phải thay đổi thiết bị khi đổi cảm biến. Sản phẩm hỗ trợ đa dạng đầu vào (Thermocouple, RTD Pt100, Analog...), cho phép tùy biến linh hoạt theo nhu cầu thực tế.
- Kiểm soát nhiệt độ chuẩn xác: Nhờ thuật toán PID tiên tiến kết hợp Auto-tuning, thiết bị tự động tính toán các thông số điều khiển để đạt nhiệt độ cài đặt nhanh nhất và loại bỏ hoàn toàn hiện tượng vọt lố (overshoot).
- Vận hành bền bỉ với ngõ ra SSR: Sử dụng ngõ ra điện áp để điều khiển rơ-le bán dẫn giúp giảm thiểu mài mòn cơ khí, không gây nhiễu điện từ và tăng tần suất đóng ngắt, giúp hệ thống vận hành bền bỉ hơn.
- Độ tin cậy từ thương hiệu Nhật Bản: Omron luôn là bảo chứng cho chất lượng và sự ổn định trong mọi điều kiện môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |

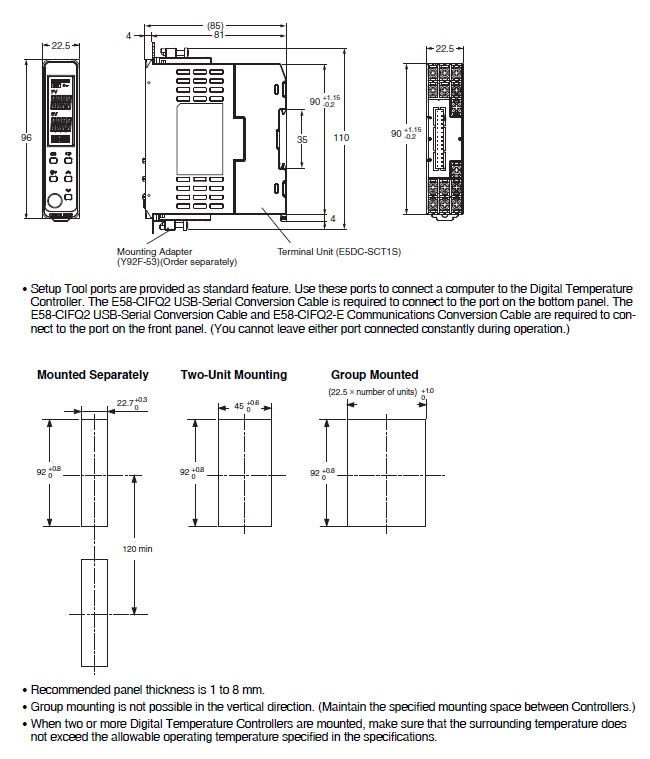

| Kích thước (Chiều rộng) |
22.5 mm (Thiết kế Slim) |
| Kiểu đấu nối |
Terminal block (Hàng kẹp vít) |
| Loại đầu vào (Input) |
Vạn năng: Thermocouple (TC), RTD (Pt100), Cảm biến hồng ngoại, Analog |
| Ngõ ra điều khiển chính (CV) |
Ngõ ra điện áp (Voltage output) 12 VDC ±20% (Dùng cho SSR) |
| Ngõ ra phụ (Alarm) |
2 điểm Relay SPST-NO (Cảnh báo độc lập) |
| Nguồn cấp điện |
24 VAC (50/60 Hz) hoặc 24 VDC |
| Phương pháp điều khiển |
ON/OFF hoặc 2-PID (Tích hợp Auto-tuning) |
| Chu kỳ lấy mẫu |
50 ms |
| Tiêu chuẩn bảo vệ |
IP20 |
| Trọng lượng |
~120g |
Lợi ích khi đầu tư Omron E5DC-QX2DSM-000 cho doanh nghiệp
- Tiết kiệm chi phí đầu tư ban đầu: Thiết kế slim giúp tiết kiệm không gian tủ điện, giảm kích thước vỏ tủ và các chi phí liên quan đến vật tư lắp đặt.
- Giảm thiểu thời gian dừng máy (Downtime): Độ bền cao và khả năng hoạt động êm ái của ngõ ra SSR giúp giảm thiểu các sự cố hỏng hóc tiếp điểm, đảm bảo dây chuyền sản xuất luôn liên tục.
- Nâng cao chất lượng sản phẩm đầu ra: Kiểm soát nhiệt độ chính xác đến từng độ C giúp hạn chế tối đa các lỗi do nhiệt (quá nhiệt hoặc thiếu nhiệt), trực tiếp nâng cao uy tín sản phẩm của doanh nghiệp.
- Linh hoạt trong bảo trì và nâng cấp: Đầu vào vạn năng cho phép bạn thay đổi công nghệ cảm biến mà không cần thay mới toàn bộ hệ thống điều khiển.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt thiết bị: Gắn bộ điều khiển lên thanh DIN Rail trong tủ điện. Đảm bảo có không gian thông gió để thiết bị tản nhiệt tốt nhất.

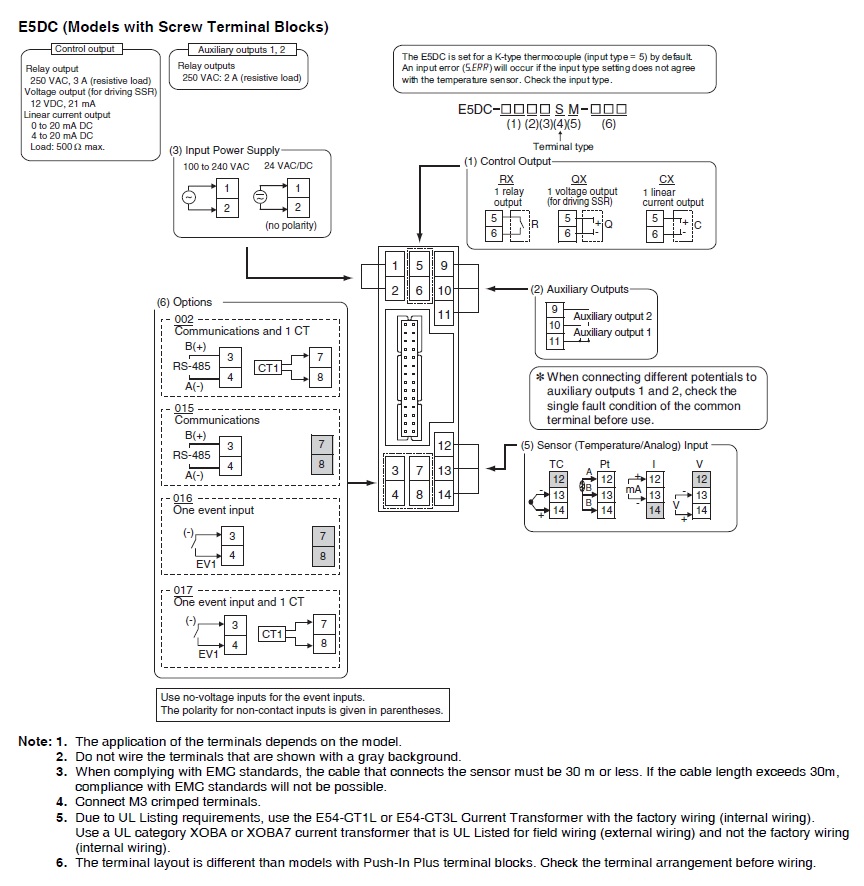

- Bước 2: Đấu nối điện: Kết nối nguồn cấp 24VAC/VDC vào các chân nguồn. Đấu nối cảm biến nhiệt (TC hoặc Pt100) vào ngõ vào (Input) và đấu chân ngõ ra CV vào cực điều khiển của SSR.
- Bước 3: Cấu hình thông số: Sử dụng các phím điều khiển mặt trước để thiết lập giá trị nhiệt độ mong muốn (Set Point - SP) và chọn đúng loại cảm biến đang sử dụng.
- Bước 4: Tối ưu hóa PID (Auto-tuning): Kích hoạt chế độ Auto-tuning để thiết bị tự động tính toán các thông số P, I, D dựa trên đặc tính nhiệt thực tế của hệ thống, giúp đạt độ ổn định cao nhất.
- Bước 5: Kiểm tra vận hành: Quan sát màn hình hiển thị giá trị hiện tại (PV) và so sánh với SP để đảm bảo hệ thống đang hoạt động chính xác.
Sản phẩm thường sử dụng chung (isRelatedTo)
- Rơ-le bán dẫn (SSR): Omron G3NA hoặc các dòng SSR tương đương (Bắt buộc để điều khiển tải nhiệt từ tín hiệu 12VDC).
- Cảm biến nhiệt độ: Cặp nhiệt điện (Thermocouple) loại K, J hoặc cảm biến RTD Pt100 chính hãng Omron.
- Phụ kiện giao tiếp: Cáp chuyển đổi Serial E58-CIFQ2 giúp cài đặt thông số qua máy tính nhanh chóng.
- Phụ kiện lắp đặt: Thanh ray DIN Rail tiêu chuẩn công nghiệp.
Ứng dụng thực tế (Application)
- Ngành sản xuất nhựa: Điều khiển nhiệt độ chính xác cho vòi phun, xylanh và trục vít trong máy ép nhựa, máy đùn.
- Ngành thực phẩm & Đồ uống: Hệ thống lò sấy thực phẩm, nồi hấp tiệt trùng, tủ ủ nhiệt độ cao.
- Ngành Y tế & Dược phẩm: Kiểm soát nhiệt độ trong tủ sấy dụng cụ, máy đóng gói thuốc, lò hấp autoclave.
- Sản xuất điện tử: Kiểm soát nhiệt độ trong lò hàn reflow, máy sấy linh kiện bán dẫn và các thiết bị gia nhiệt tinh vi.
Câu hỏi thường gặp (FAQ)
1. Omron E5DC-QX2DSM-000 khác gì so với dòng E5CC truyền thống?
Sự khác biệt lớn nhất nằm ở thiết kế. E5DC là dòng siêu mỏng (22.5mm) được tối ưu để lắp trên thanh DIN Rail, trong khi E5CC là dạng vuông lắp mặt tủ. E5DC giúp bạn tiết kiệm không gian tủ điện vượt trội.
2. Tôi có thể dùng ngõ ra này để điều khiển trực tiếp điện trở nhiệt không?
Không. Ngõ ra của mã này là ngõ ra điện áp (Voltage Output) 12VDC. Bạn cần sử dụng thêm một Rơ-le bán dẫn (SSR) để đóng ngắt nguồn điện cấp cho thanh nhiệt.
3. Thiết bị này có hỗ trợ nguồn 220VAC không?
Không, mã sản phẩm này được thiết kế chuyên dụng cho nguồn cấp 24VAC hoặc 24VDC. Vui lòng kiểm tra kỹ mã hàng trước khi mua để tránh nhầm lẫn.
4. Làm sao để thay đổi từ cảm biến K sang Pt100?
Bạn không cần mua thiết bị mới. Chỉ cần vào menu cài đặt (Input Type) trên bộ điều khiển và chọn lại loại cảm biến tương ứng, thiết bị sẽ tự động nhận diện.
5. Chế độ Auto-tuning có thực sự quan trọng không?
Rất quan trọng. Auto-tuning giúp thiết bị tự học đặc tính nhiệt của hệ thống, từ đó tính toán thông số PID tối ưu, giúp nhiệt độ ổn định nhanh và không bị vọt lố.
6. Sản phẩm có chống nhiễu tốt không?
Có, Omron E5DC được thiết kế theo tiêu chuẩn công nghiệp với khả năng chống nhiễu điện từ cao, đặc biệt khi kết hợp cùng ngõ ra SSR để vận hành ổn định.
7. Tôi có thể cài đặt thông số qua máy tính không?
Có, nếu bạn sử dụng cáp giao tiếp E58-CIFQ2, bạn có thể cài đặt và quản lý toàn bộ thông số thông qua phần mềm chuyên dụng của Omron.
8. Tại sao nên mua hàng tại AUT VN thay vì các đơn vị khác?
Tại AUT VN, chúng tôi cam kết cung cấp hàng chính hãng Omron 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và có chế độ bảo hành uy tín nhất thị trường.
9. AUT VN có hỗ trợ lắp đặt từ xa không?
Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí qua Zalo, Teamview để hướng dẫn khách hàng cài đặt thông số PID tối ưu nhất cho hệ thống.
10. Làm sao để kiểm tra hàng chính hãng Omron?
Khách hàng có thể kiểm tra tem mác, mã sản phẩm và đối chiếu với chứng chỉ CO/CQ do AUT VN cung cấp khi giao hàng.
Nguồn tham khảo: Omron Industrial Automation Official
